2.3 DATOS TÉCNICOS
Motor:...........................Monofásico 220V, 50 Hz, 0.18Kw, 1350 rpm, 1.7 Amp.
(Opcional: 110V, 60Hz, 0.18Kw, 1700rpm, 3.14Amp.)
Fresa: ............................ Acero extra rápido (HSS); Ø 80x16x5
Velocidad fresa: ...........612 rpm
Mordazas:.....................De acero, con 4 caras de amarre
Desplazamientos: ......... Sobre cojinetes autolubricados
Curso útil: .....................Eje X = 53 mm
Iluminación: .................. Mediante DIODOS
Dimensiones:................Ancho = 430 mm; Alto = 280 mm; Profundidad = 420 mm
Peso: ............................. 27 Kg
2.4 COMPONENTES Y PARTES FUNCIONALES
2.4.1 ACCESORIOS
1.- Llave fija de 18.
2.- Llaves para el reglaje lateral y de profundidad, mediante el método tradicional.
3.- Plantillas para el reglaje lateral y de profundidad, mediante contacto eléctrico.
4.- Calzos para el tope punta de la llave.
5.- Calzos con rebaje, para el tope de las llaves cruciformes.
6.- Varillas de Ø 1,20.
7.- Varillas de Ø 1,70.
8.- Varilla para el cambio de la fresa o del cepillo.
9.- Juego de llaves allen (2, 2.5, 3, 4, 5).
Ver figura 3.
2.4.2 CIRCUITO ELÉCTRICO
Los componentes principales del circuito eléctrico y electrónicos son los siguientes:
1. Toma general de corriente
2. Interruptor de puesta en marcha
3. Pulsador cepillo
4. Microinterruptor del carro
5. Motor
6. Transformador
7. Tarjeta electrónica
8. Toma de contacto del palpador
9. Microinterruptor del contador
10. Toma de Tierra
11. Toma de contacto de la fresa
12. Teclado
Ver figura 4.
2.4.3 MORDAZAS
2.4.3.1 ESTANDAR DE 4 LADOS. M-4L
La mordaza ha sido diseñada para amarrar una familia distinta de llaves, en cada uno
de sus 4 lados.
En las siguientes figuras se indican las posibilidades de duplicado en cada lado de la
mordaza.
a) Duplicado con apoyo en el dorso de la llave:
Lado 1: Llaves con paletón normal
Lado 2: Llaves con paletón estrecho
b) Duplicado con amarre por la guía (perfil) de la llave:
Lado 3: Llave con guía en la parte inferior
Lado 4: Llave con guía en la parte superior
Ver figura 5A
Duplicado con amarre por la guía de una llave tipo NEIMAN:
Ver figura 5B
2.4.3.2 ESPECIAL PORTUGAL. M-4L-S
Especial para duplicar llave Sofer
Ver figura 5A
2.4.3.2 ESPECIAL M-D12
La mordaza ASSA D12 consta de 4 lados para poder duplicar los siguientes modelos
de llaves:
Ver figura 5A
1.- PRESENTACIÓN Y ASPECTOS GENERALES
1.1 GENERALIDADES
La máquina duplicadora VIENNA ha sido diseñada teniendo en cuenta las normas de
seguridad vigentes en la C.E.E.
La seguridad del personal involucrado en el manejo de este tipo de máquinas solo se
consigue con un programa bien diseñado en seguridad personal, como la implantación
de un programa de mantenimiento y el seguimiento de los consejos recomendados, así
como el cumplimiento de las normas de seguridad que contempla este manual.
Aunque la instalación de la máquina no presenta ninguna dificultad, es preferible que
no intente instalar, ajustar o manipular la misma sin leer previamente este manual.
La máquina sale de nuestra fábrica lista para el uso y solo necesita operaciones de
calibrado para los útiles que se van a utilizar.
1.2 TRANSPORTE Y EMBALAJE
La máquina se presenta en una caja de cartón robusta protegida con espuma de emba-
laje de las siguientes dimensiones:
Ancho = 570 mm; Alto = 410 mm; Profundidad = 520 mm
Peso máquina más embalaje = 30 Kg.
Cuando desembale la máquina, inspecciónela cuidadosamente por si hubiese sufrido
algún daño en el transporte.
Si encuentra alguna anomalía, avise inmediatamente al transportista y no haga nada
con la máquina hasta que el agente del transportista haya realizado la inspección co-
rrespondiente.
Para desplazar la máquina de un lugar a otro, coger la máquina por los asideros situa-
dos en su base, y no por otras partes.

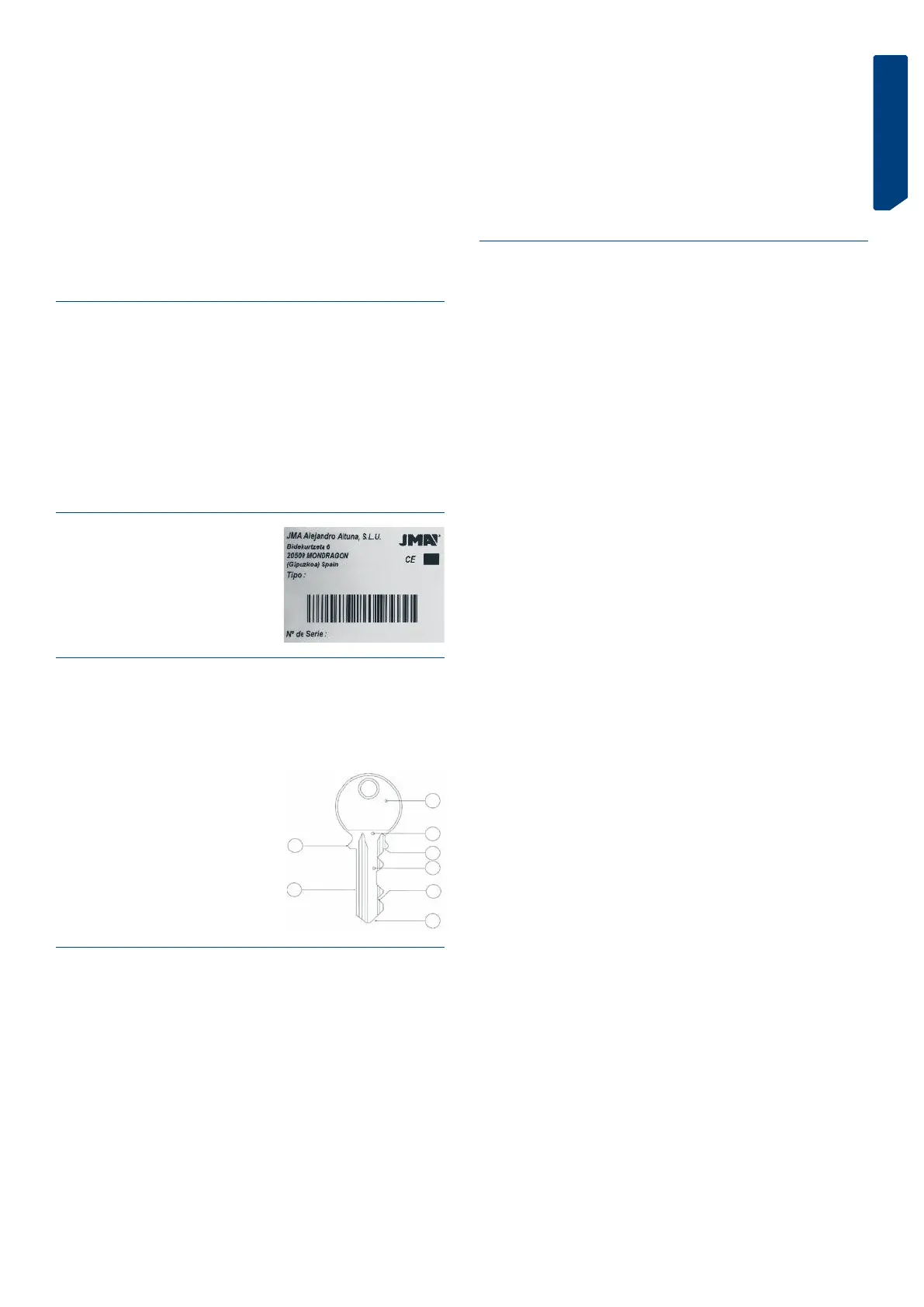

1.3 ETIQUETA IDENTIFICADORA
2.- CARACTERÍSTICAS DE LA MÁQUINA
La máquina VIENNA es una duplicadora semiautomática, de gran robustez y precisión,
para el duplicado de llaves planas de cerraduras a cilindro, vehículos, llaves en cruz y
especiales.
2.1 NOMENCLATURA DE LA LLAVE
1. Cabeza
2. Cuello
3. Tope superior
4. Tope inferior
5. Dentado
6. Paletón
7. Dorso
8. Punta
2.2 ELEMENTOS PRINCIPALES DE LA MÁQUINA
ver figura 2.
1.- Fresa 12.- Mando de regulación de profundidad del palpador
2.- Palpador 13.- Mando de regulación lateral del palpador
3.- Mordaza de 4 lados 14.- Cepillo
4.- Maneta para apertura-cierre de la mordaza 15.- Bandeja para viruta
5.- Maneta para cambio de cara en la mordaza 16.- Bandeja para llaves, accesorios, etc.
6.- Carro 17.- Asideros para levantar la máquina.
7.- Palanca de mando del carro 18.- Interruptor puesta en marcha
8.- Palanca de traslación del carro 19.- Pulsador de marcha del cepillo
9.- Pulsador de desbloqueo del carro 20.- Diodos de iluminación
10.- Manilla para colocación de los posicionadores 21.- Display multifunción
11.- Soporte palpador
La máquina duplicadora VIENNA está provista
de una etiqueta identificadora, con especifica-
ción del número de serie o matrícula de máqui-
na, nombre y dirección del fabricante, marca
CE y año de fabricación.
