14
Instalación

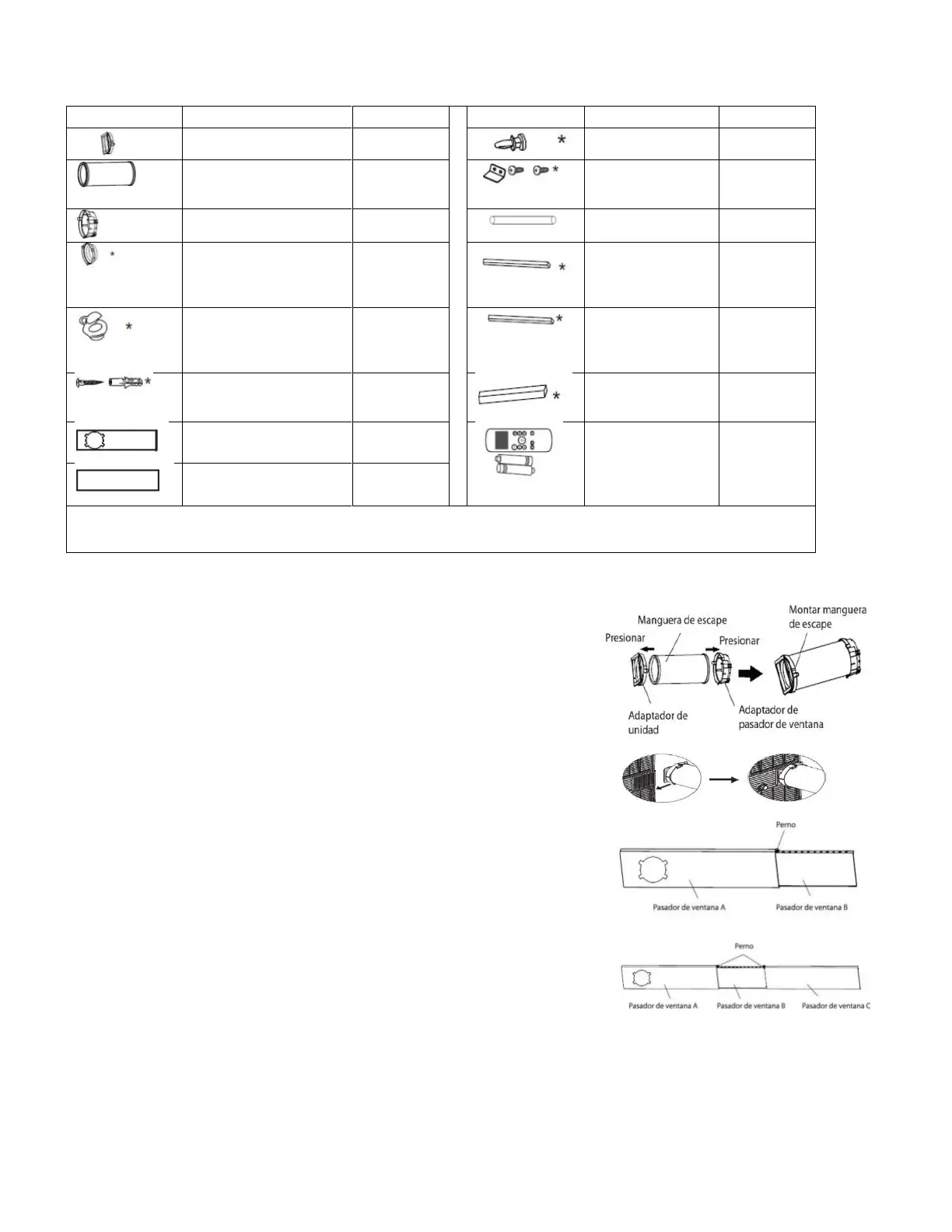

Pieza Descripción Cantidad Pieza Descripción Cantidad
Adaptador de unidad
1 pz
Perno
1 pz
Manguera de escape
1 pz
Abrazadera de
seguridad y
tornillo
1 juego
Adaptador pasador de
ventana
1 pz
Manguera de
drenaje
1 pz
Adaptador de escape
de pared A (solo para
instalación en la
pared)
1 pz
Sello de espuma
C (no adhesivo)
1 pz
Adaptador de escape
de pared B (solo para
instalación en la
pared)
1 pz
Sello de espuma
A (adhesivo)
2 pzs
Tornillo y taco (solo
para instalación en la
pared)
4 juegos
Sello de espuma
B (adhesivo)
2 pzs
Pasador de ventana A
1 pz
Control remoto y
batería
1 juego
Pasador de ventana B
1 pz
NOTA: Los artículos con * son opcionales. Pueden haber ligeras variaciones en
el diseño.
Kit de instalación en ventana
Paso uno: Preparación del montaje de la manguera de escape.
Presione la manguera de escape en el adaptador del pasador de
ventana y el adaptador de la unidad, enganchándola automáticamente
con las hebillas elásticas de los adaptadores.
Paso dos: Instale la manguera de escape en la unidad.
Pulse la manguera de escape en la apertura de la
salida de aire de la unidad siguiendo la dirección de la flecha.
Paso tres: Preparación el pasador de ventana ajustable
1. Dependiendo del tamaño de su ventana, ajuste el tamaño del pasador de
ventana.
2. Si la longitud de la ventana requiere el uso de dos pasadores de ventana,
use el perno para ajustar los pasadores de ventana una vez estén ajustados
con la longitud adecuada.
3. En algunos modelos, si la longitud de la ventana requiere tres pasadores de
ventana (opcional), use dos pernos para ajustar los pasadores de ventana una
vez hayan sido ajustados con la longitud adecuada.
