15
Übersetzung der Original-Betriebanleitungen
> Deutsch
Pumpe
Haupt-
sicherung
Switch
Max 0,2
m
Rot
Schwarz
Grün/gelb
+
–

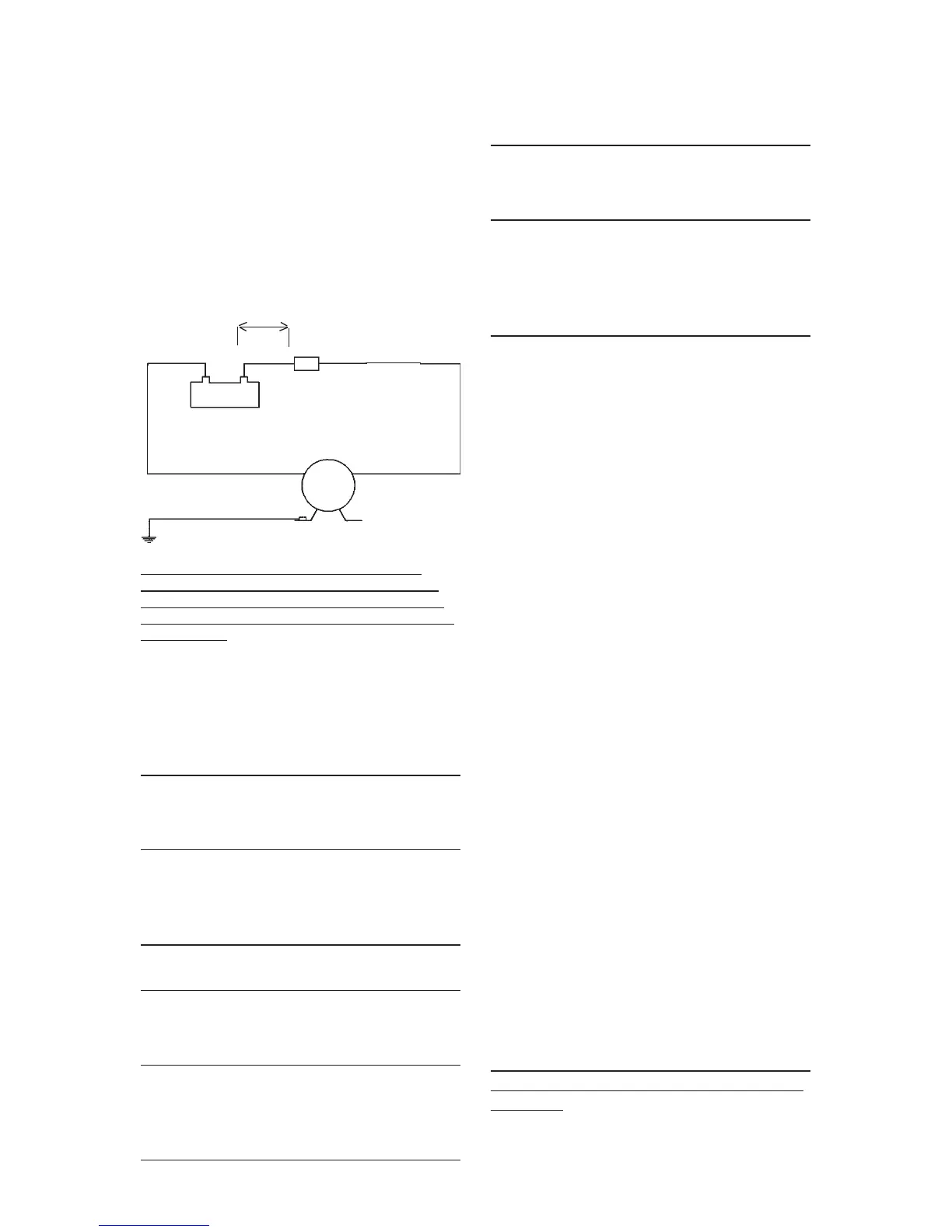

Schaltplan
Weitere elektrische Komponenten, z .B.
Schalter und Sicherungsautomat, müssen
zwischen der Pumpe und der positiven (+)
Klemme der Batterie (am roten Kabel) instal-
liert werden.
Leitungsabmessungen
(basierend auf einem Spannungsabfall
von 3%)
WD 2.9
Kabeldurchmesser Max Kabel-
länge* in m
12 V 24 V
1,5 mm² # 16 AWG 5 21
2,5 mm² # 14 AWG 8 34
4,0 mm² # 12 AWG 13 55
6,0 mm² # 10 AWG 19 82
WD 3.5
Kabeldurchmesser Max Kabel-
länge* in m
12 V 24 V
2,5 mm² # 14 AWG 3 16
4,0 mm² # 12 AWG 6 25
6,0 mm² # 10 AWG 8 38
10 mm² # 6 AWG 14 63
WD 5.2
Kabeldurchmesser Max Kabel-
länge* in m
12 V 24 V
2,5 mm² # 14 AWG 3 16
4,0 mm² # 12 AWG 6 25
6,0 mm² # 10 AWG 8 38
10 mm² # 6 AWG 14 63
16 mm² # 4 AWG 22 100
* Die Kabellänge ist die Gesamtlänge von der
Batterie zur Pumpe und zurück zur Batterie.
Es wird empfohlen, ein Relais mit einem dünnen
Draht vom Hauptkabel zum Schalter zu verwen-
den, um die Hauptleitungen kurz zu halten.
Betriebsaufnahme
Nach erfolgter Installation der Pumpe
kann das System mit dem folgenden
Verfahren in Betrieb genommen werden:
• Prüfen,obdieSaugleitungander 
Wasserzufuhr angeschlossen ist.
• ÖffnenSiedieSpritzdüseundschal-
ten Sie die Pumpe ein.
• SchließenSiedieDüsesobalddas
Wasser fließt und keine Luft mehr im
System ist.
• FallsweitereDüsenoderHähnein-
stalliert sind, auch diese öffnen und
schließen bis keine Luft mehr im Sy-
stem ist.
• DiePumpeschaltetsichaus,wenn
alle Hähne geschlossen sind und der
Druck baut sich bis zum Druckschalter
auf.
Selbstansaugung
Die Pumpe ist selbstansaugend bis 2 m
bei WD 2.9 und 2,5 m bei WD 3.5 und
2,5 m bei WD 5.2. Die Zuleitung muss
luftdicht sein, damit die Selbstansau-
gung funktionieren kann.
Trockenlauf
Die Pumpe wird durch einen kurz-
zeitigenTrockenlaufnichtbeschädigt.
DurcheinenTrockenlaufwirdjedochdie
Leistung Ihrer Batterie unnötiger-weise
reduziert.
wendeten Komponenten der vom Motor
aufgenommenen Stromstärke genügen.
Eine zu niedrige Spannung führt zur
Überhitzung des Motors.
