Traductiondumanueld'instructiond'origine
> Français

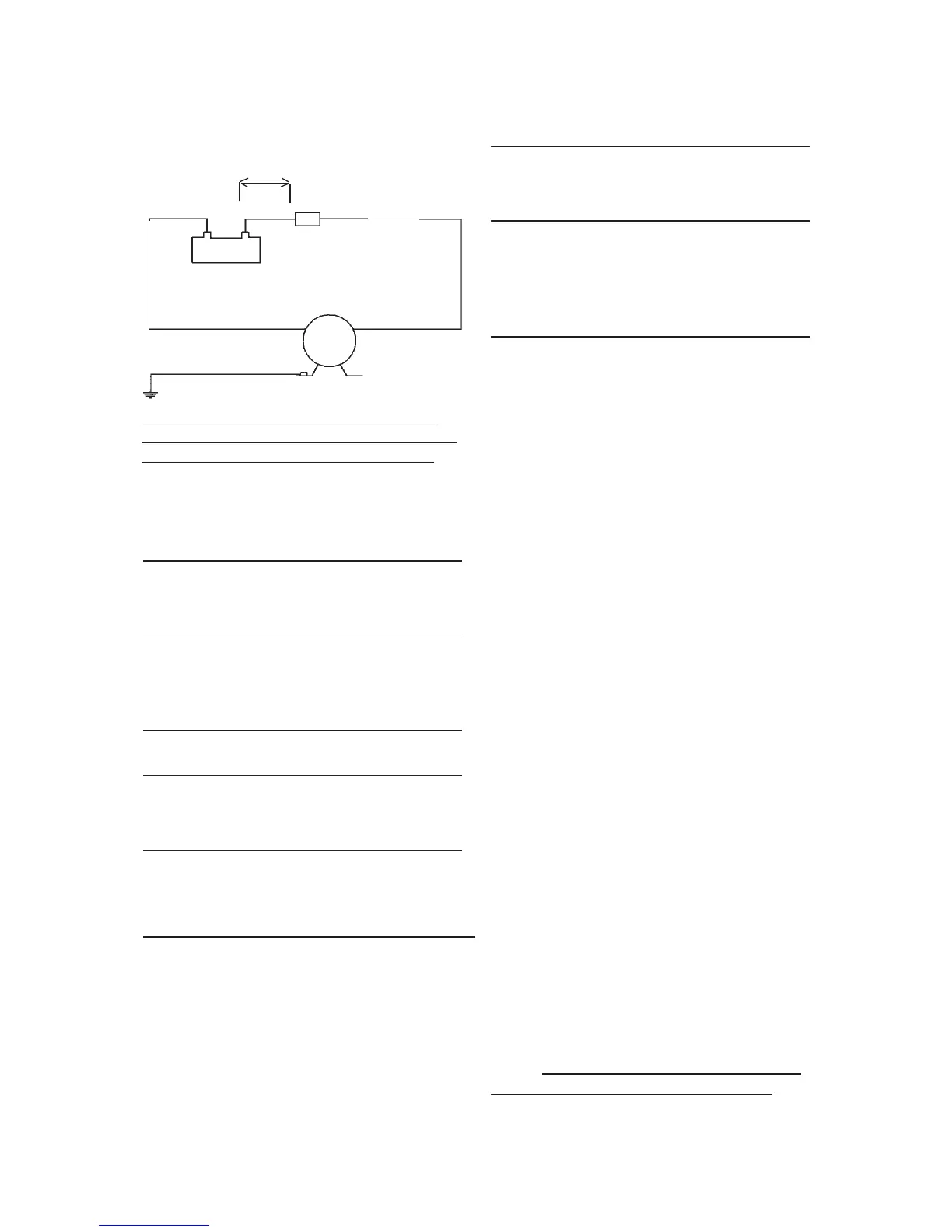

Schéma de câblage
Les autres équipements électriques, comme un
coupe-circuit, doivent être installés entre la pompe
et le fil positif (+) de la batterie (sur le fil rouge).
Pompe
Fusible
principal
Switch
Maxi.
0,2 m
Rouge
Noir
Vert/jaune
+
–
Section des fils
(basée sur une chute de tension de 3%)
WD 2.9
Section de fil Longueur de fil*
maxi. en m
12 V 24 V
1,5 mm² # 16 AWG 5 21
2,5 mm² # 14 AWG 8 34
4,0 mm² # 12 AWG 13 55
6,0 mm² # 10 AWG 19 82
WD 3.5
Section de fil Longueur de fil*
maxi. en m
12 V 24 V
2,5 mm² # 14 AWG 3 16
4,0 mm² # 12 AWG 6 25
6,0 mm² # 10 AWG 8 38
10 mm² # 6 AWG 14 63
WD 5.2
Section de fil Longueur de fil*
maxi. en m
12 V 24 V
2,5 mm² # 14 AWG 3 16
4,0 mm² # 12 AWG 6 25
6,0 mm² # 10 AWG 8 38
10 mm² # 6 AWG 14 63
16 mm² # 4 AWG 22 100
* La longueur de fil correspond à la distance
totale entre la batterie et la pompe et le
retour à la batterie. Il est recommandé
d’utiliser un relais avec un fil léger partant
du fil principal à l’interrupteur pour
raccourcir les fils principaux.
Procédure de mise en service
Après l’installation de la pompe, le
système peut être mis en service en sui-
vant la procédure ci-après:
• Assurezvousqueletuyaud’aspiration
est raccordé à l’alimentation en eau
• Ouvrirlejetpourdémarrerlapompe
• Fermerlejetdèsquel’écoulementde
l’eau a purgé le système de tout l’air
qu’il contenait
• Sid’autresjetsourobinetssont
raccordés à la pompe, répéter pour
tous la même procédure de purge.
• Lapompes’arrêteraquandtousles
robinets et jets seront fermés et que la
pression aura atteint le niveau du
contacteur
Auto-amorçage
La pompe est auto-amorçante jusqu’à
2 m pour la WD 2.9 et 2,5 m pour la WD
3.5, 2,5 m pour la WD 5.2.
Les conduites d’arrivée doivent être étan-
ches à l’air pour assurer l’auto- amorçage.
Fonctionnement à sec
La pompe ne sera pas endommagée par
une courte période de fonctionnement
à sec. Elle va cependant réduire inutile-
ment la puissance de votre batterie.
