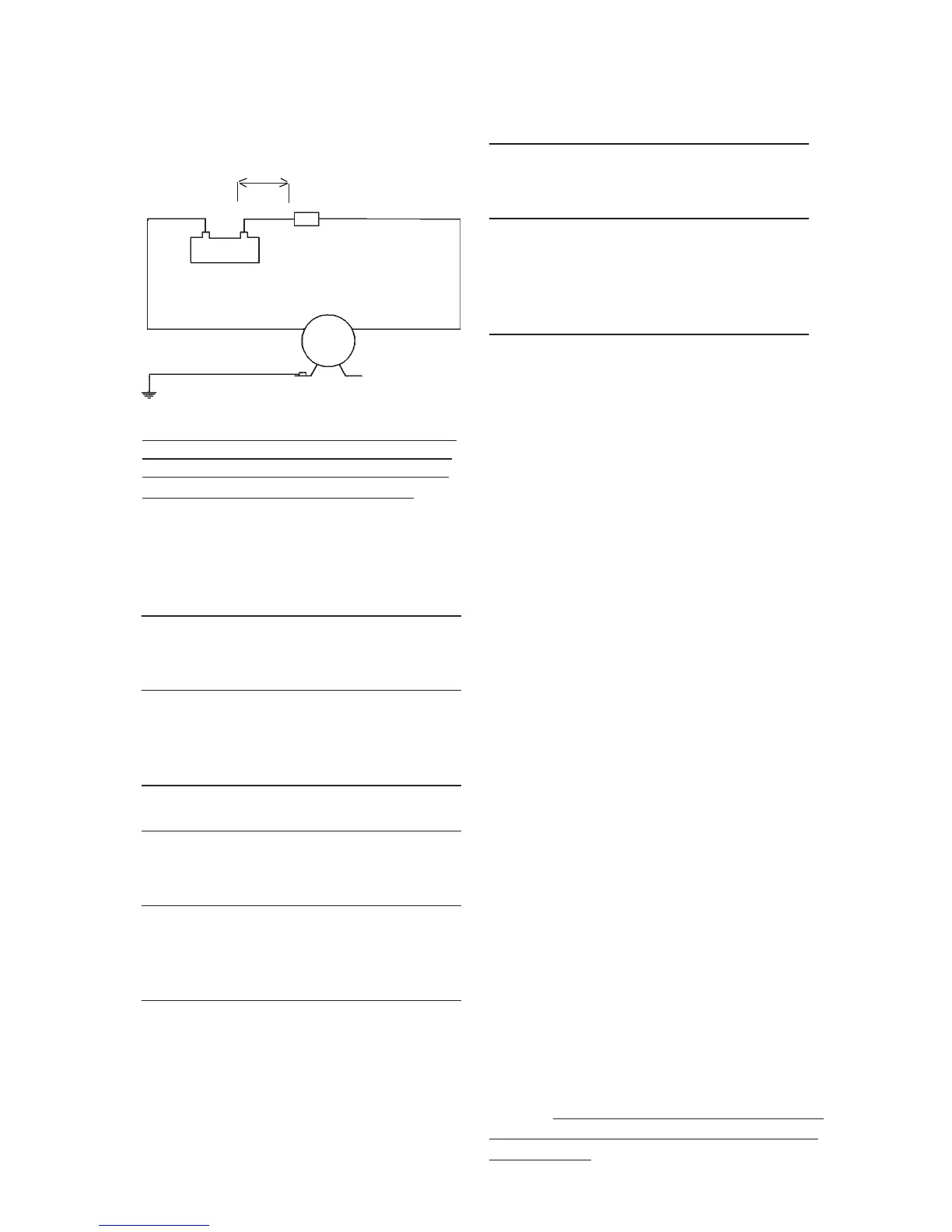

Esquema eléctrico
El resto de los dispositivos eléctricos, es de-
cir, el interruptor, el conmutador de circuito,
deberán instalarse entre la bomba y el polo
positivo de la batería (en el cable rojo).
Bomba
Fusible
principal
Switch
Máx 0,2
m
Rojo
Negro
Verde/amarillo
+
–
Tabla de cables
(Basada en una caída de voltaje del 3%)
WD 2.9
Sección cable Lon. máx* de
cable en metros
12 V 24 V
1,5 mm² # 16 AWG 5 21
2,5 mm² # 14 AWG 8 34
4,0 mm² # 12 AWG 13 55
6,0 mm² # 10 AWG 19 82
WD 3.5
Sección cable Lon. máx* de
cable en metros
12 V 24 V
2,5 mm² # 14 AWG 3 16
4,0 mm² # 12 AWG 6 25
6,0 mm² # 10 AWG 8 38
10 mm² # 6 AWG 14 63
WD 5.2
Sección cable Lon. máx* de
cable en metros
12 V 24 V
2,5 mm² # 14 AWG 3 16
4,0 mm² # 12 AWG 6 25
6,0 mm² # 10 AWG 8 38
10 mm² # 6 AWG 14 63
16 mm² # 4 AWG 22 100
* La longitud de cable es la distancia total desde
la batería hasta la bomba y regreso a la batería.
Se recomienda usar un relé con un hilo eléctrico
que vaya desde el cable principal al interruptor
para acortar los conductores principales.
Instrucciones de arranque
Una vez realizada la instalación de la
bomba, seguir las siguientes instruccio-
nes para el arranque del sistema:
• Asegurarsequeeltubodeaspiración
esta conectado al suministro de agua.
• Abrirlapistoladeriegoyarrancarla
bomba.
• Cerrarlapistoladeriegocuandoel
agua comienza a fluir y todo el aire ha
sido purgado de la instalación.
• Sihubieragrifosopistolasderiego
adicionales, abrir cada uno de ellos
hasta purgar totalmente el aire de la
instalación.
• Labombaseapagarádespuésde
cerrar los grifos y de que la presión al-
cance el punto de corte del presostato.
Autocebado
La bomba se ceba automáticamente
hasta un máximo de 2 m para WD 2.9
y 2,5 m para WD 3.5 y 2,5 m para WD
5.2. Las líneas de alimentación deben ser
herméticas para garantizar el autocebado.
Funcionamiento en seco
La bomba no se verá dañada si funciona
en seco durante un corto periodo de
tiempo. Sin embargo, al funcionar en seco
se reducirá innecesariamente la potencia
de la batería.
