5
Översättning av originalinstruktionerna
> Svenska
Kabelarea
(baserat på 3% spänningsfall)
WD 2.9
Kabelarea Max kabel
längd* i m
12 V 24 V
1,5 mm² # 16 AWG 5 21
2,5 mm² # 14 AWG 8 34
4,0 mm² # 12 AWG 13 55
6,0 mm² # 10 AWG 19 82
WD 3.5
Kabelarea Max kabel-
längd* i m
12 V 24 V
2,5 mm² # 14 AWG 3 16
4,0 mm² # 12 AWG 6 25
6,0 mm² # 10 AWG 8 38
10 mm² # 6 AWG 14 63
WD 5.2
Kabelarea Max kabel-
längd* i m
12 V 24 V
2,5 mm² # 14 AWG 3 16
4,0 mm² # 12 AWG 6 25
6,0 mm² # 10 AWG 8 38
10 mm² # 6 AWG 14 63
16 mm² # 4 AWG 22 100

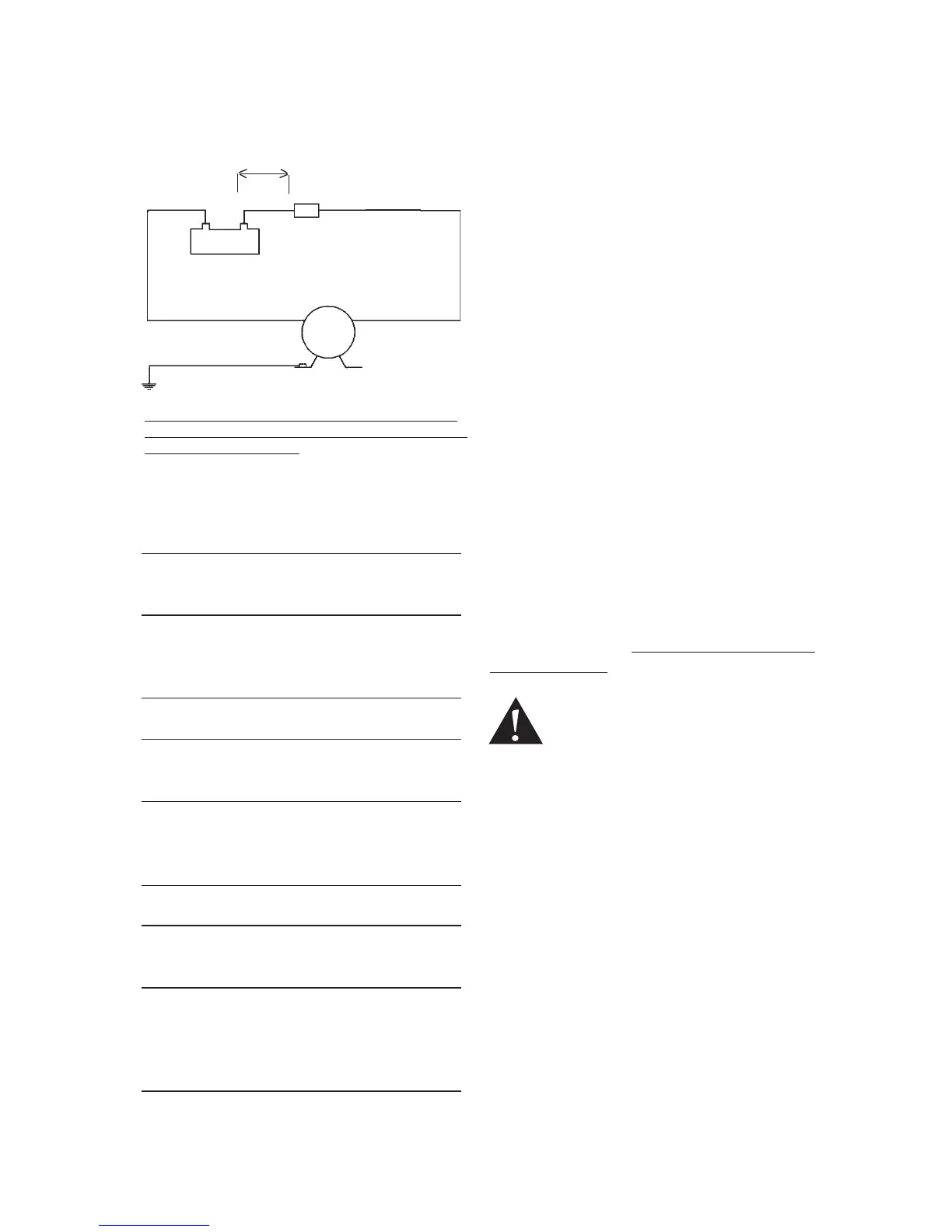

Kopplingsschema
Andra elektriska anordningar, t.ex. strömbrytare, re-
läer ska placeras mellan pump och batteriets pluspol
(+) (på den röda kabeln).
Pump
Säkring
Switch
Max 0,2
m
Röd
Svart
Grön/gul
+
–
* Kabellängden är det totala avståndet från batteriet
till pumpen och tillbaka till batteriet. Använd gärna
ett relä för att korta av de strömförande ledarna.
Startförfarande
När installationen är klar kan systemet
startas på följande sätt:
• Försäkraeromattsugslangenär
kopplad till vattenintaget.
• Öppnaspolmunstycketochstarta
pumpen.
• Stängspolmunstycketnärvatten
börjar rinna och all luft har tömts
ut ur systemet.
• Omdetnnsövrigaspolmunstycken
och kranar öppna då en och en tills
all luft har tömts ut ur systemet.
• Pumpenslutargånärkranarnastängs
och trycket byggs upp till inställ-
ningen på tryckvakten.
Självsugningsförmåga
Pumpen är självsugande upp till 2 m för
WD 2.9, 2,5 m för WD 3.5 och 3,0 m för
WD 5.2. Inloppsledningen måste vara
lufttät för att självsugningen ska fungera.
Torrkörning
Pumpen tar inte skada av kortare torr-
körningsperioder, men det tär onödigt på
batterireserven.
Varning
Använd inte pumpen för att pumpa andra
vätskor än färskvatten och sjövatten.
Temperatur
Max vätsketemperatur: +50°C
Max omgivningstemperatur: +60°C
Vinterförhållanden
Om vattnet inte töms ut ur systemet vid
temperaturer under noll är det stor risk
för skada på ledningssystem och själva
pumpen. Undvik detta genom att följa
nedanstående anvisningar:
1. Koppla från sugslangen från vatten-
källan (sjövatten) eller om vattnet
hämtats från en tank; töm tanken.
