23
Fixer le câble à
l'aide d'un collier de
serrage
Connectez
le câble de
communication au
port CN14 de la
carte de contrôle
principale.
Serrer le caoutchouc
après le câblage.
Ne pas relier
le câble de
communication à
une haute tension
Fixer le câble à
l'aide d'un collier de
serrage
Fixer le câble à
l'aide d'un collier
de serrage

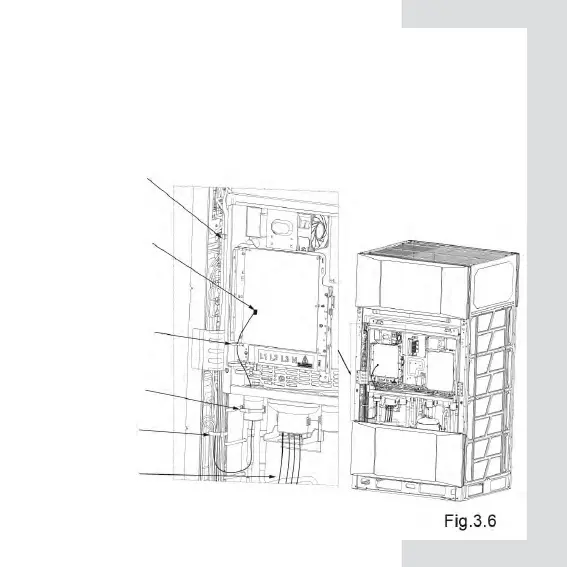

● Étape 5 : Acheminez le câble de communication le long du chemin
menant au boîtier de commande électrique, comme indiqué sur
la gure. Connectez le terminal de communication au port CN14
de la carte de contrôle principale et xez le câble à l'aide d'un
serre-câble à l'endroit indiqué. Après le câblage, xer le
caoutchouc sur la partie indiquée.
