23
Fixar o cabo
com uma
braçadeira
Ligar o cabo de
comunicação à
porta CN14 da
placa de controlo
principal.
Apertar a borracha
após a cablagem.
Não ligar o cabo de
comunicação com
alta tensão
Fixar o cabo com
uma braçadeira
Fixar o cabo
com uma
braçadeira

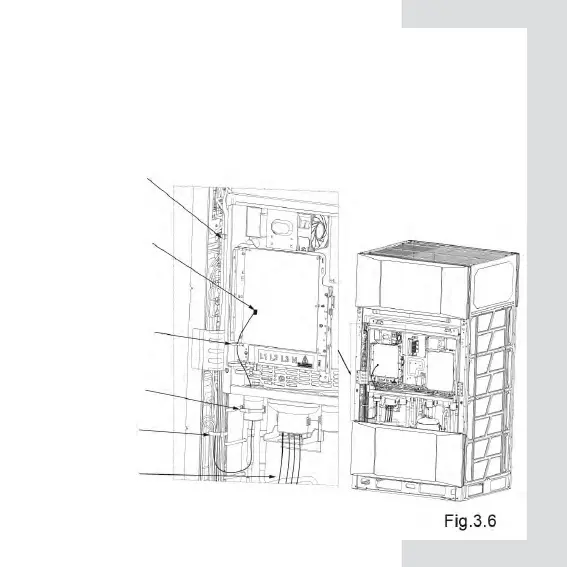

● Passo 5: Encaminhar o cabo de comunicação ao longo do
caminho para a caixa de controlo elétrico, como indicado
na gura. Ligar o terminal de comunicação à porta CN14 da
placa de controlo principal e xar o cabo com uma braçadeira
onde indicado. Após a cablagem, xar a borracha na parte
indicada.
