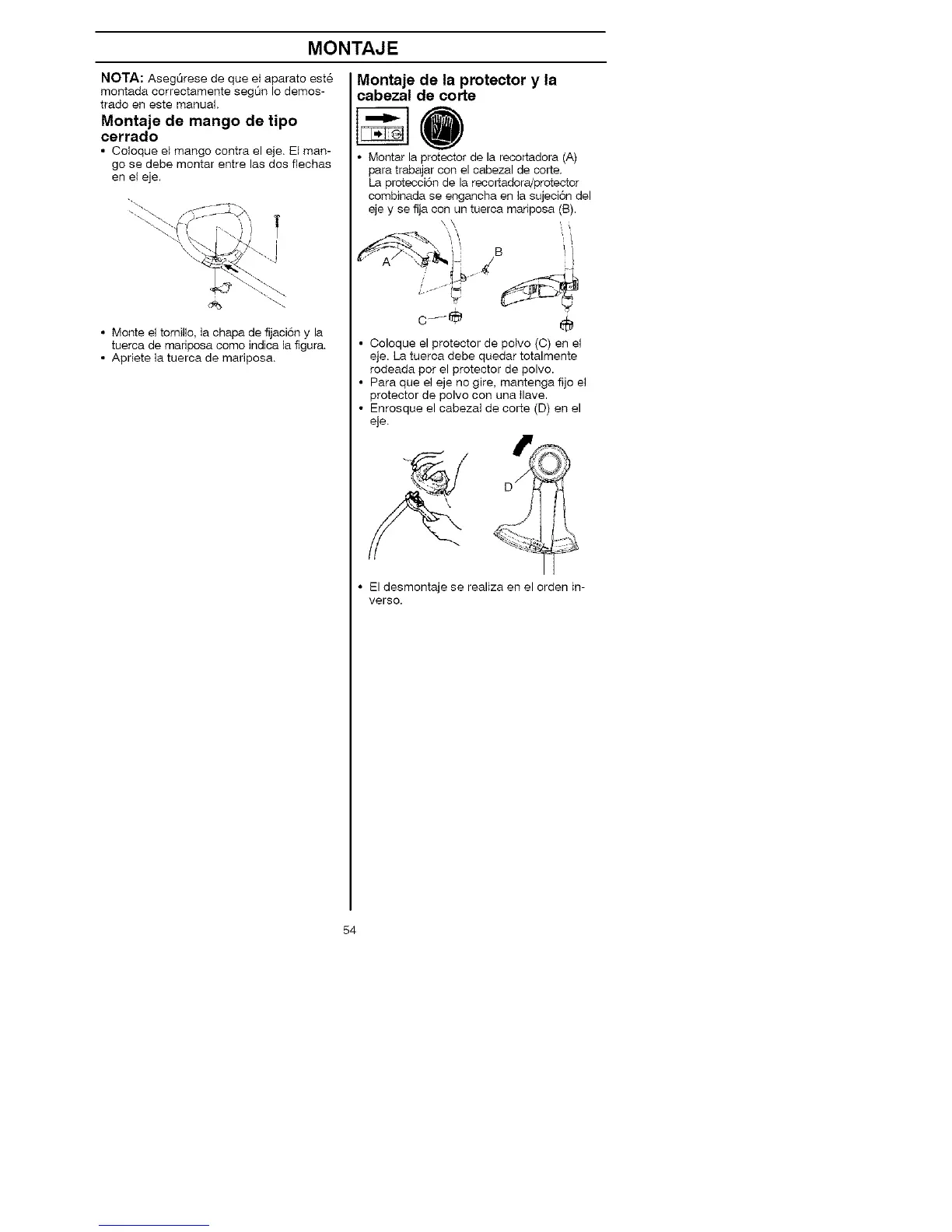

Jonsered GT2126 - Cabezal de Corte; Montaje; Montaje del Mango de Tipo Cerrado

NOTA:AsegOresedequeetaparatoeste
montadacorrectamentesegOnIodemos-
tradoenestemanual,
Montaje de mango de tipo
cerrado
• Cotoque e_mango contra el eje. EI man-
go se debe montar entre las dos flechas
en el eje.
• Monte el toreillo, la chapa de fijaci6n y la
tuerca de mariposa como indica la figura.
• Apriete la tuerca de manposa.
MONTAJE
Montaje de la protector y la
cabezal de corte
• Moetar la protector de la recortadora (A)
para trabajar con el cabezal de corte.
La protecci6n de la recortadora/protector
combinada se engancha en la sujeci6n del
eje y se fija con un tuerca mariposa (B).
B !!
cJ_ ÷
• Coloque el protector de poivo (C) en el
eje. La tuerca debe quedar totalmente
rodeada por el protector de polvo.
• Para que el eje no gire. mantenga fijo el
protector de polvo con una tlave.
• Enrosque el cabezal de corte (D) en el
eje.
• El desmontaje se realiza en el orden in-
verso.
54
