Jøtul F 100 Installation Instructions

32
Inhoudsopgave
Installatiehandleiding met technische gegevens
1.0 Wettelijke voorschriften ...............................32
2.0 Technische gegevens .....................................32
3.0 Installatie .......................................................33
4.0 Groot onderhoud ..........................................35
5.0 Optieonale accessoires .................................35
Afb .......................................................................40
Inhoudsopgave
Handleiding algemeen gebruik en onderhoud
6.0 Veiligheidsmaatregelen
7.0 Brandstof
8.0 Gebruik
9.0 Onderhoud
10.0 Gebruiksproblemen – problemen oplossen
1.0 Wettelijke voorschriften
Een haard moet in overeenstemming met de wetten en
voorschriften van uw land worden geïnstalleerd.
Alle lokale bepalingen, inclusief de bepalingen die betrekking
hebben op nationale en Europese normen, zullen worden
nageleefd bij het installeren van het product.
Instructies voor montage, plaatsing en gebruik worden met het
product meegeleverd. Voordat u dit product in gebruik neemt,
moet de installatie worden goedgekeurd door een gekwalificeerd
technicus.
Op het hitteschild bevindt zich een typeplaatje dat is gemaakt van
hittebestendig materiaal. Op het typeplaatje staan typegegevens
van het product en verwijzingen naar documentatie.
2.0 Technische gegevens
Materiaal: Gietijzer
Afwerking: Email of zwarte verf
Brandstof: Hout
Max. lengte van blokken: 40 cm
Schoorsteenaansluiting: Boven-/achterkant
Doorsnede van de aansluiting:
- binner: Ø 125 mm/123 cm
2
doorsnede
- buiten: Ø 150mm/177 cm
2
doorsnede
Gewicht (ongeveer): 97 kg
Optionele accessoires: Geëmailleerde
vloerplaat, Lange poten,
Extra hitte schild
Afmetingen van het product,
afstanden: Zie afb. 1
Technische gegevens volgens EN 13240
Nominaal vermogen: 5,0 kW
Gasstroom van kachelpijp: 5,0 g/sec
Aanbevolen luchtstroom van
schoorsteen: 12 Pa
Efficiëntie: 78%@6,1 kW
Koolmonoxide-uitstoot (13% O
2
): 0,18%
Temperatuur van schoorsteengas: 298
o
C
Werkingstype: cyclisch
Cyclische verbranding betekent in deze context normaal gebruik
van de haard, dat wil zeggen dat er brandstof wordt toegevoegd
wanneer de brandstof is opgebrand en er nog een voldoende
hoeveelheid gloeiende as over is.

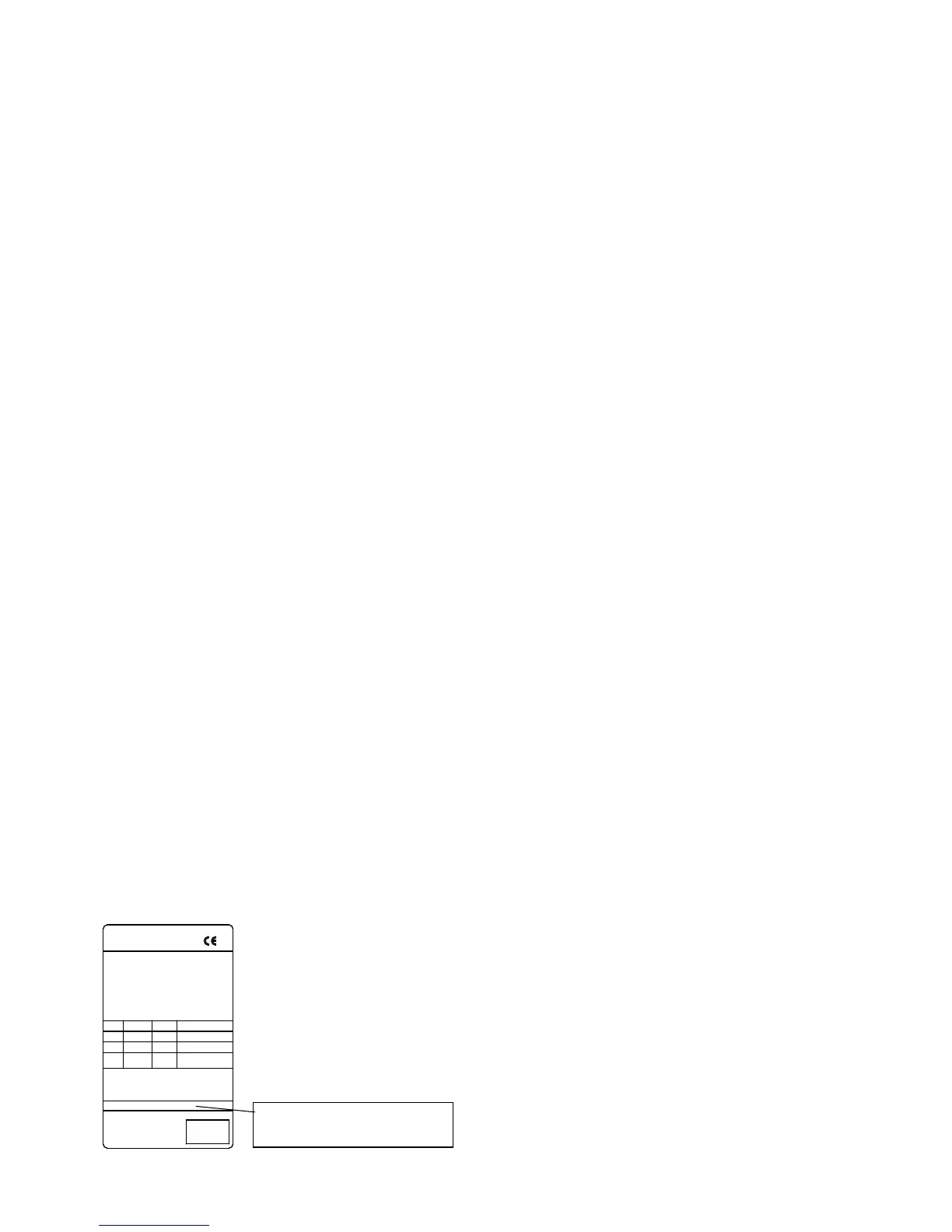

Al onze producten zijn voorzien van
een label met een serienummer en
een jaartal. Noteer dit nummer
op de daarvoor bestemde plaats,
zoals aangegeven in de installatie-
instructies.
Houd dit serienummer bij de hand
als u contact opneemt met uw
leverancier of met Jøtul.
les combustibles recommandés.
Respectez les consignes d'utilisation. Utilisez uniquement
Verwenden Sie nur empfohlenen Brennstoffen.
Montage- und Bedienungsanleitung beachten.
Follow user`s instructions. Use only recommended fuels.
standard
Certificate/
The appliance can be used in a shared flue.
Minimum distance to adjacent combustible materials:
Emission of CO in combustion products
Serial no: Y-xxxx, Year: 200x
Manufacturer:
N-1602 Fredrikstad
Norway
Jøtul AS
POB 1441
Sweden
EUR Intermittent
Nominal heat output
Norway
Country
Operational type
Fuel type
Operation range
Efficiency
Klasse II
Classification
Standard
Flue gas temperature
Room heater fired by solid fuel
Product:
Jøtul
SP Sveriges Provnings- och
221546
Forskningsinstitut AB
SP Swedish National
Testing and Research
Institute
:
Approved by
:
:
:
:
:
:
:
Minimum distance to adjacent combustible materials:
OGC
SP
EN
Serial no.
NEDERLANDS

Jøtul F 100 Specifications

General

Material	Cast Iron
Max Log Length	16 inches
Efficiency	75%
EPA Certified	Yes
Type	Wood-burning stove
Flue Outlet	6 inches
Emissions	2.5 g/hr
Heating Capacity	Up to 1, 200 square feet
