Jøtul F 135 - Page 37

37

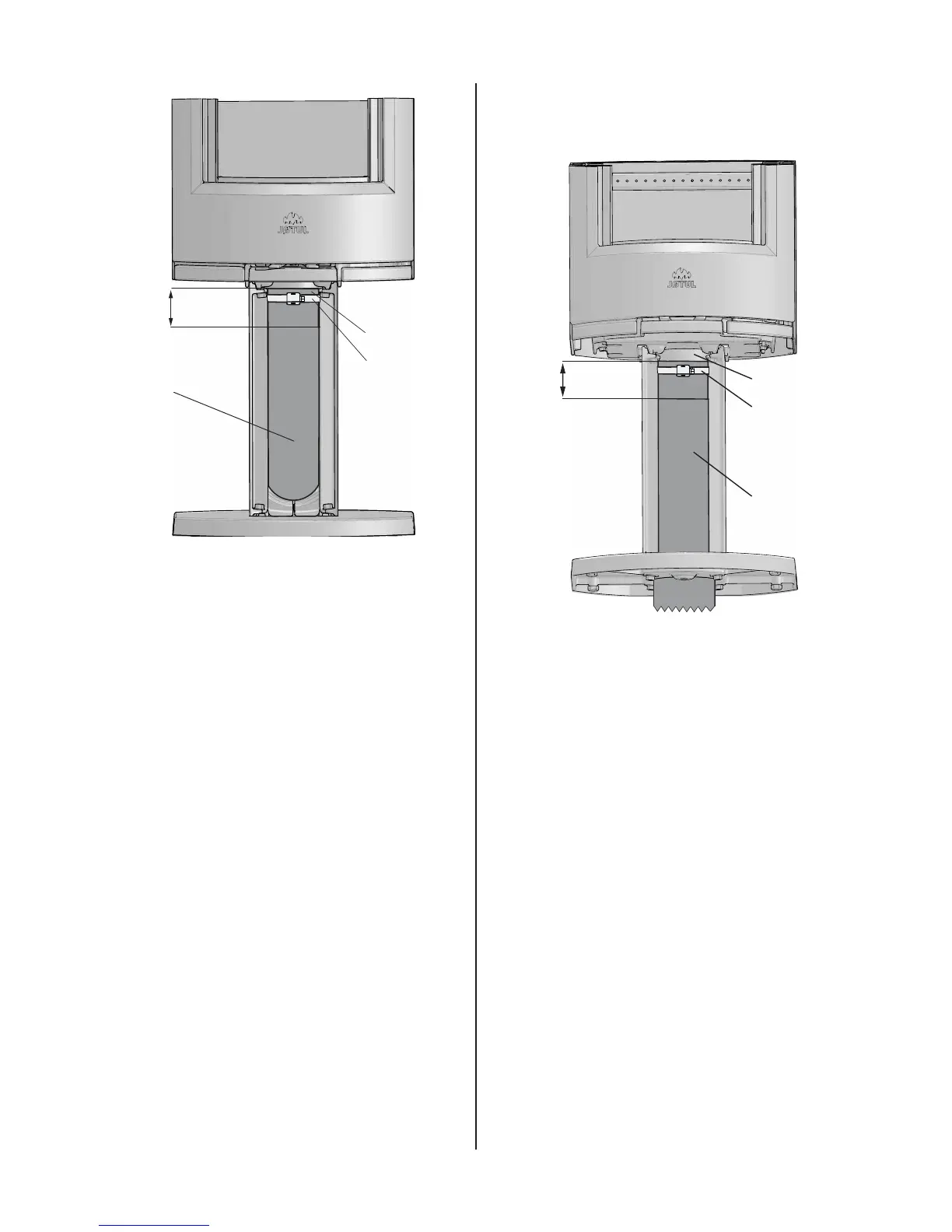

Fig. 15
B
C
A
100 mm
5. Pour fi xer le fl exible d’air extérieur Ø 100 mm (A) (fi xation
facultative - élément n°51012164), consulter le manuel
fourni avec le kit d’air extérieur. Fixer le tuyau au connecteur
d’air extérieur (B) à l’aide d’un collier de serrage (C). Fixer
l’isolant jusqu’à env. 100 mm au-dessous du poêle.
6. Remonter le cache avant du piédestal.
Raccordement de l’air extérieur à travers le
piédestal
Fig. 16
100 mm
B
A
C
7. Retirer le cache (A) situé à l’avant du piédestal en le
soulevant vers le haut et vers l’avant. Mettre le cache de
côté (voir fi g. 14)
8. Pour fi xer le fl exible d’air extérieur Ø 100 mm (A) (fi xation
facultative - élément n°51012164), consulter le manuel
fourni avec le kit d’air extérieur. Fixer le tuyau au connecteur
d’air extérieur (B) à l’aide d’un collier de serrage (C). Fixer
l’isolant jusqu’à env. 100 mm au-dessous du poêle.
9. Remonter le cache avant du piédestal.
4.7 Cheminées et conduits
• Le poêle peut être branché à une cheminée et à un conduit
approuvés pour les poêles à combustible solide, avec les
températures de fumées spécifi ées dans la section «2.0
Données techniques».
• La section minimale de la cheminée doit correspondre à
celle du conduit. Pour calculer la section adéquate de la
cheminée, voir la section «2.0 Données techniques ».
• Plusieurs poêles à combustible solide peuvent être
raccordés à la même cheminée si la section de la cheminée
et la réglementation le permettent.
• La distance avec les matériaux infl ammables et
ininfl ammables spécifi ée s’applique à ce poêle.
• La distance minimum entre les tuyaux et les matériaux
combustibles doit aussi être respectée.
• Le raccordement à la cheminée doit être réalisé
conformément aux D.T.U. 24.1 ; ainsi qu’aux instructions
d’installation du fournisseur de la cheminée.
• Procéder à un montage d’essai du poêle avant de percer
un trou dans la cheminée. Voir fi g. 1 pour les cotes.
• Raccordement arrière : veiller à ce que le conduit de
raccordement soit incliné vers le haut.
FRANCAIS
