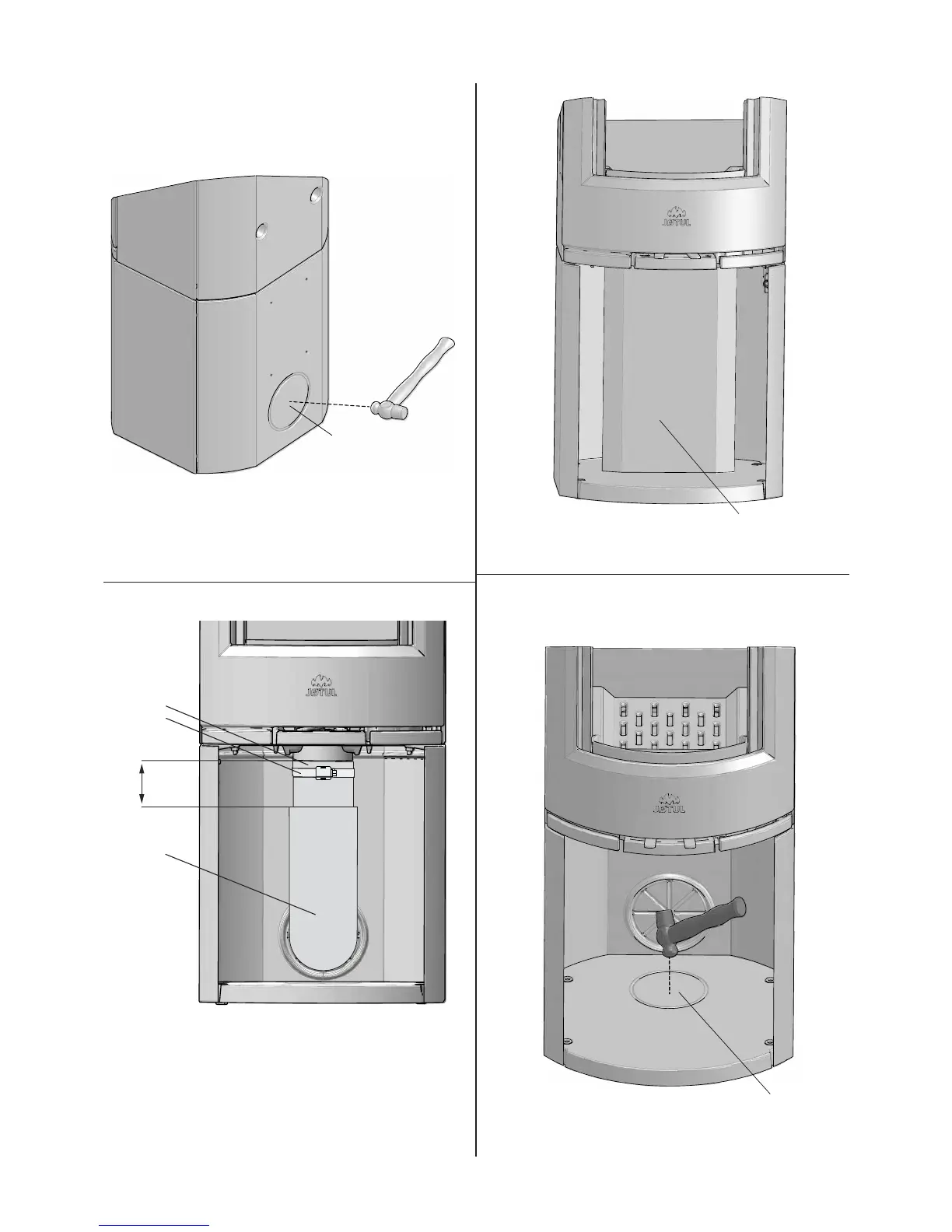

Externe luchtaansluiting door de
achteruitlaat
Afb. 5
A
1. Als in de externe luchttoevoer moet worden voorzien
door een fl exibele slang (Ø 100 mm) aan te sluiten op
de externe luchtaansluiting onder de verbrandingskamer,
moet u eerst de verwijderbare afdekplaat (A) losslaan.
Afb. 6
100 mm
C
B
A
2. Zie voor het bevestigen van de slang (Ø 100 mm) voor
de buitenlucht (A) (optionele fi tting - artikelnr. 51012164)
de handleiding bij de externe luchtset. Sluit de slang met
een slangklem (C) aan op de externe luchtaansluiting (B).
Laat de isolatie ca. 100 mm onder de verbrandingskamer
eindigen.
Afb. 7
A
3. Plaats de meegeleverde plaat (A) om de externe luchtslang
te verbergen
Externe luchtaansluiting via de basis
Afb. 8
A
4. Tik de bodemafdekking (A) er met een hamer uit.
5. Plaats de kachel op zijn beoogde plek. Zie afb. 1 voor de
juiste plaatsing met het oog op veilige afstanden.
