7.0 Groot onderhoud
Waarschuwing! Er mogen geen wijzigingen aan het
product worden uitgevoerd die niet door ons zijn
goedgekeurd!
Gebruik uitsluitend originele reserveonderdelen!
7.1 Onderhoud/onderdelen vervangen
in de verbrandingskamer
NB: Wees uiterst voorzichtig met het gereedschap! De
vermiculietplaten kunnen beschadigd raken als u ze ruw
behandelt.

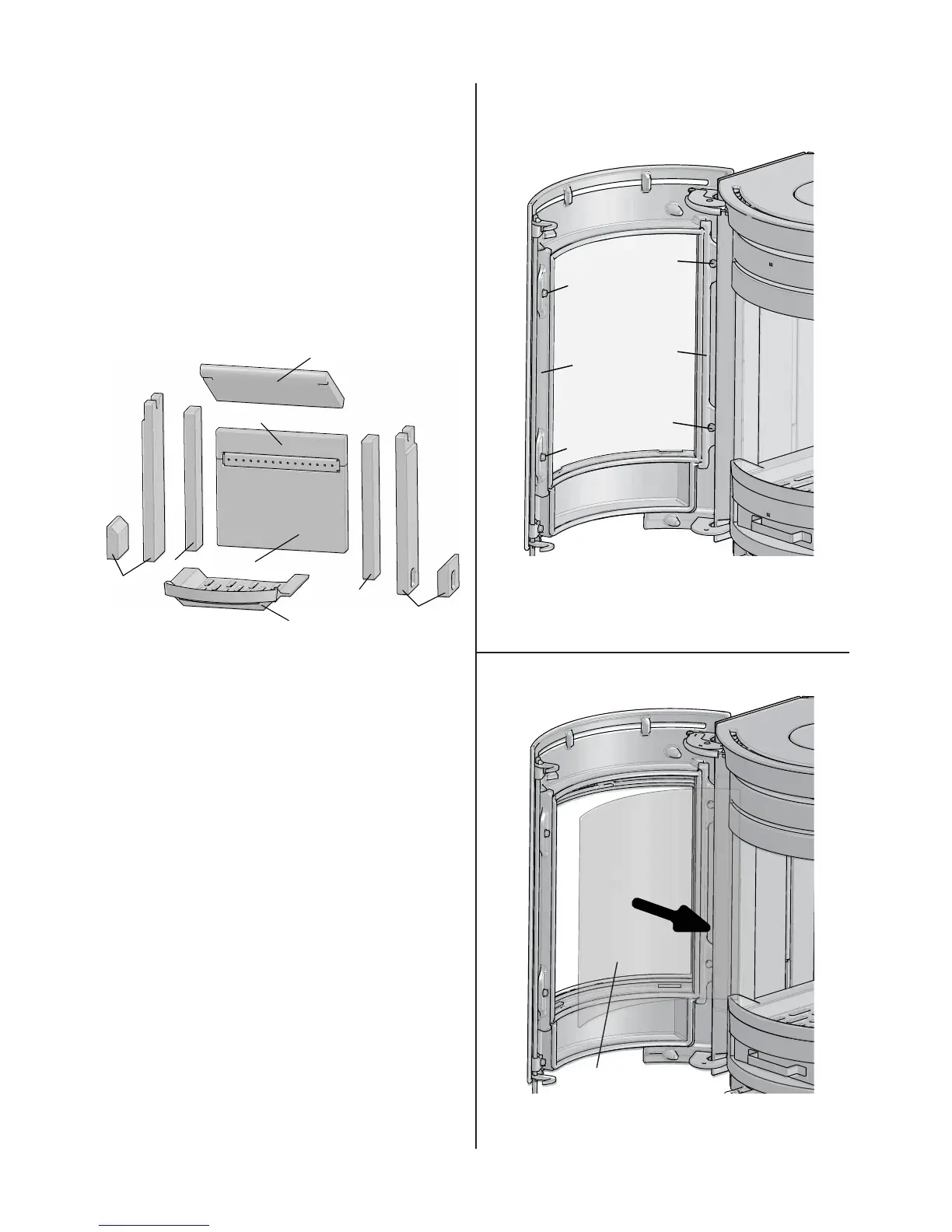

Afb. 30
C
D
E
B 1
B 2
A
E
D
1. Keerplaat: Til de achterrand van de keerplaat (A) omhoog
en omlaag en draai deze uit de verbrandingskamer.
2. Til het asrooster (C) op en verwijder dit uit de
verbrandingskamer.
3. Verwijder de zijbrandplaat (platen) (D).
4. Verwijder de zijbrandplaat (platen) (E) (de lange
zijbrandplaten zijn voor modellen zonder zijruiten, terwijl
de korte bestemd zijn voor modellen met zijruiten).
5. Verwijder de achterste brandplaat (B).
7.2 Glas en pakking in de deur
vervangen
Afb. 31
A
A
A
A
A
B
B
1. Verwijder de vier schroeven (A) waarmee de beugels (B)
aan de deur zijn bevestigd.
2. Verwijder de beugels.
Afb. 32
A
3. Til voorzichtig de glazen deur (A) eruit.
.
