5.0 Instalación
Nota: La base tiene que estar nivelada con una tolerancia máxima
de 1 mm/m. Esto es muy importante para que el resto de la
instalación sea correcta.
Todas las piedras deben estar niveladas. Compruebe la nivelación
de cada nueva capa de piedras. Si fuese necesario, utilice pequeñas
piezas de acero o silicona para ajustar la altura de las piedras.
¡Atención!
Recuerde que las piedras pueden resultar dañadas si no se
manipulan con cuidado. No golpee demasiado fuerte los soportes
de montaje. Sólo un técnico cualificado debe llevar a cabo la
instalación.

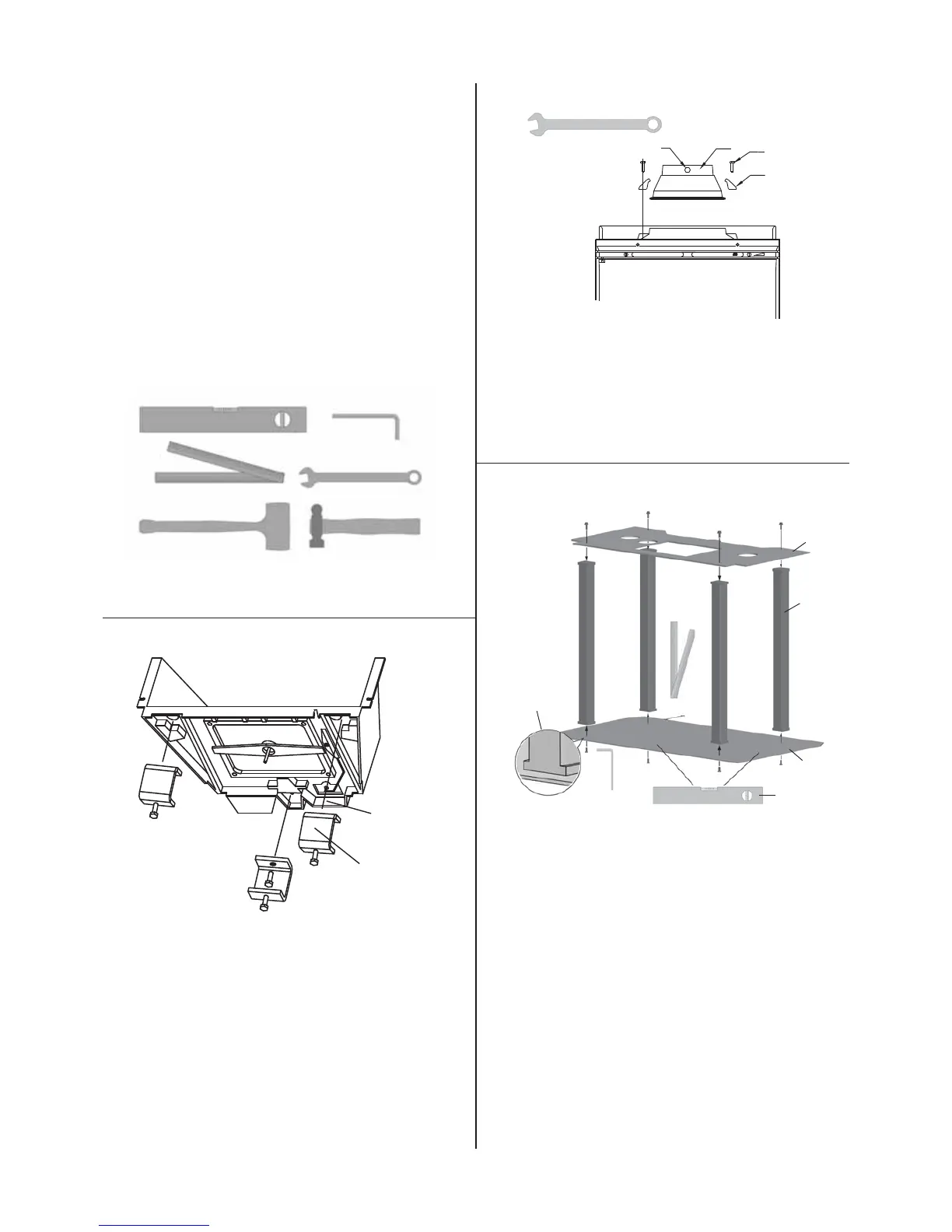

Fig. 5
Herramientas necesarias para la instalación:
Nivel de burbuja, llave Allen, regla, llave, mazo de goma y martillo
Fig. 6
1. Deposite la inserción con cuidado sobre su parte trasera.
Puede colocar el embalaje de cartón sobre el suelo para
protegerlo de arañazos, etc.
2. Monte las tres patas (Fig. 6 A).
3. SIntroduzca los tornillos (Fig. 6 B) en la pata. Ajuste la
longitud (Fig. 1).
4. Ponga la inserción en pie con cuidado.
Fig. 7
B
C
A
D
1. Coloque la salida de humo (Fig. 7 A), embalada dentro de la
caja, en la parte superior de la inserción, de manera que el
tornillo (Fig. 7 D) esté situado hacia delante.
2. Coloque una abrazadera de hierro (Fig. 7 B) a cada lado y
únalas con un tornillo M8 x 30 mm (Fig. 7 C) y una tuerca.
Fig. 8
1.
D
A
E
B
C
50 mm
Coloque la consola, que consta de placa inferior (Fig. 8 A), 4
patas (Fig. 8 B) y placa superior (Fig. 8 C).
2. Es importante que las patas delanteras se monten como se
indica en la Fig. 8 D.
3. Coloque la consola en su posición final y compruebe que
queda al menos a 50 mm de la pared.
4. La base y la consola deben estar niveladas (Fig. 8 E). Esto
es muy importante para que el resto de la instalación sea
correcta.
