5.0 Installation
Remarque : L’assise doit être parfaitement de niveau. La tolérance
maximale est de 1 mm/m. Il s’agit d’un point extrêmement
important pour un montage réussi.
Toutes les pierres doivent être de niveau. Ce point devra être
contrôlé après chaque nouvelle rangée de pierres.
Pour le réglage
du premier rang de pierres, utiliser des cales en acier ou du
silicone.
Important !
Les pierres peuvent être endommagées si elles sont manipulées
sans précaution. Ne tapez pas trop fort sur les brides de fixation.
Le montage doit être effectué par une personne qualifiée.

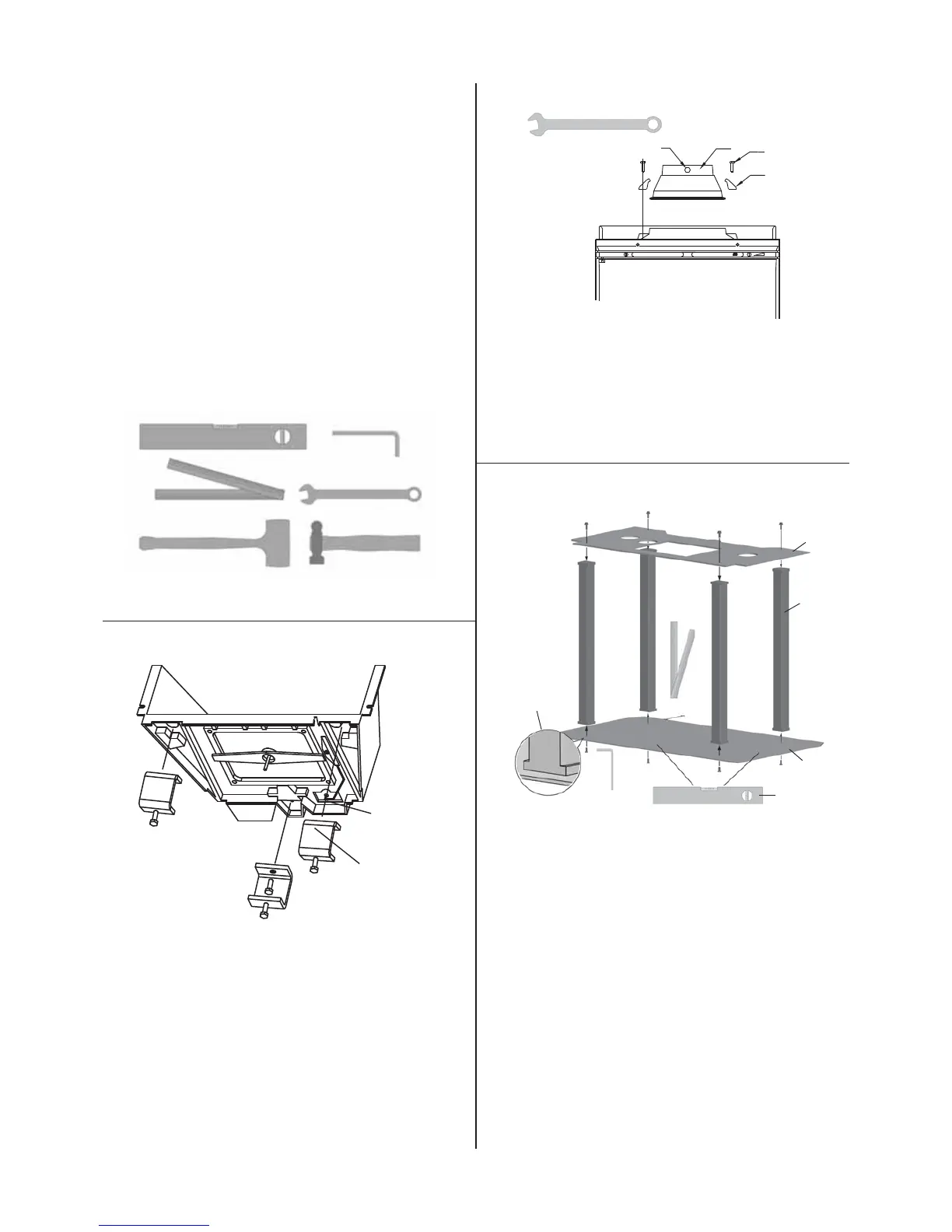

Fig. 5
Outils nécessaires pour l’installation:
Niveau à bulle, clé six pans, mètre, clé plate, maillet en caoutchouc
et marteau.
Fig. 6
1. Couchez délicatement l’insert sur le dos. Vous pouvez
étendre le carton d’emballage sur le sol pour protéger
l’appareil des rayures, etc.
2. Montez les trois pieds (fig. 6 A).
3. Serrez les vis (fig. 6 B) à travers les pieds. Réglez à la bonne
longueur (voir fig. 1).
4. Redressez l’insert avec précaution.
5. Remettez en place le bouclier thermique sur la chambre
de combustion en utilisant les mêmes vis de fixation
qu’auparavant.
Fig. 7
B
C
A
D
1. Positionnez la buse (fig. 7 A), emballé dans la boîte, sur le
dessus de l’insert de manière que la vis (fig. 7 D), fixée dessus
soit orientée vers l’avant.
2. Placez un collier de serrage (fig. 7 B) de chaque côté et fixez-le
avec une vis de M8 x 30 mm (fig. 7 C) et un écrou.
Fig. 8
1.
D
A
E
B
C
50 mm
Mettez en place la console composée de la plaque de fond
(fig. 8 A), des 4 pieds (fig. 8 B) et de la plaque supérieure
(fig. 8 C).
2. Veillez à ce que les pieds de devant s’adaptent exactement
comme montré en fig. 8 D.
3. Remettez la console bien à sa place et veillez à ce que le
dégagement par rapport au mur soit d’au moins 50 mm.
4. La base et la console doivent être parfaitement de niveau
(fig. 8 E). Il s’agit d’un point extrêmement important pour
un montage réussi.
A
B
FRANCAIS
