Jøtul FS 165 User Manual

63

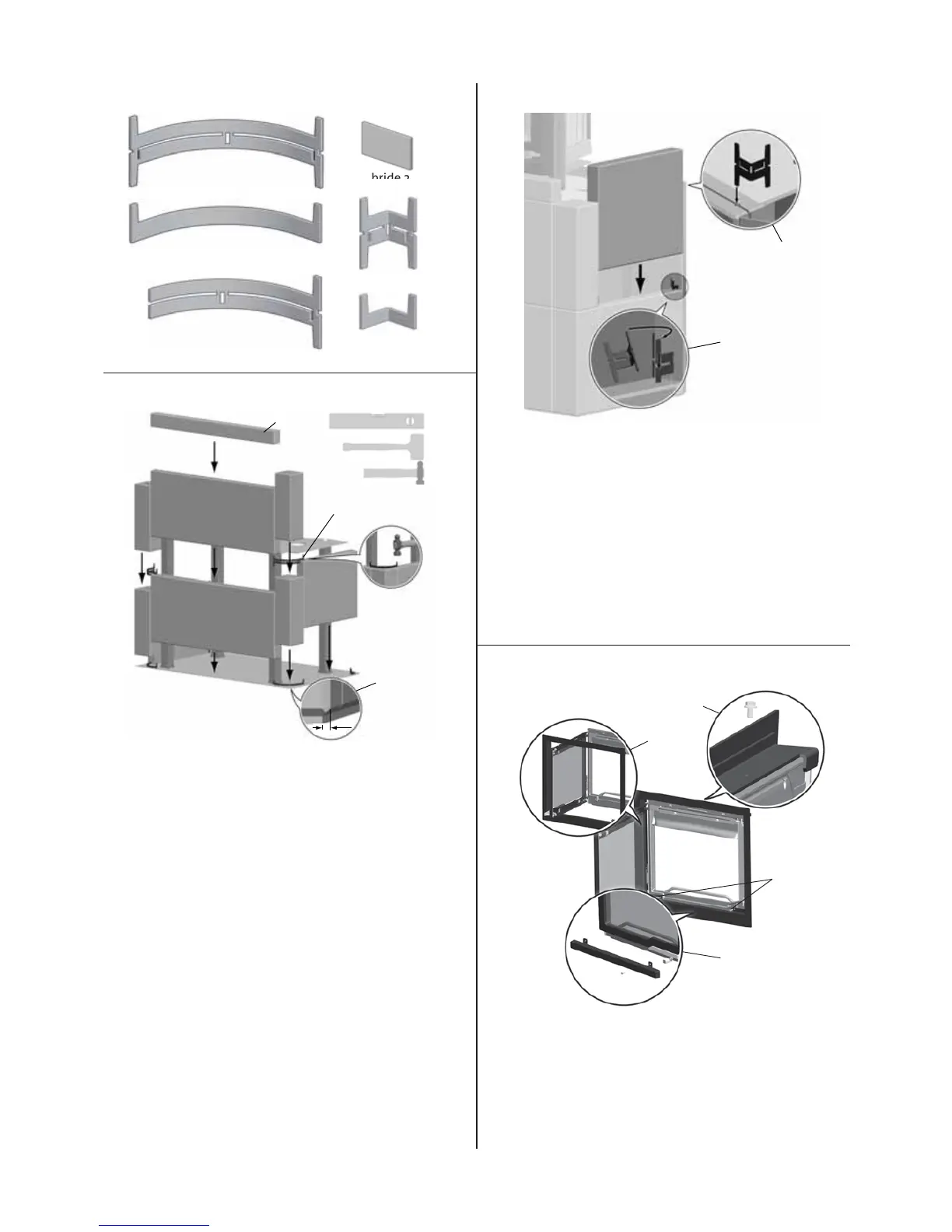

Fig. 9
bride 3
bride 6
bride 1
bride 5
bride 4
bride 2
bride 2
Fig. 10
A
B
C
3mm
1. Placez la première rangée de pierres ollaires sur la plaque du
fond. Utilisez les brides 4 et 6 pour les maintenir ensemble
sur le bord inférieur.
Remarque: La pierre d’angle 223628 se place au troisième rang.
Voir fig. 15.
2. Veillez à ce que la couche soit de niveau et correctement
positionnée sur la plaque de fond (fig. 10 A). Utilisez un
maillet en caoutchouc pour ajuster les pierres.
3. Placez la pierre de devant et les pierres d’angle sur la rangée
n° 2 et utilisez la bride 1 (fig. 10 B) pour les assembler à la
couche n° 1.
Remarque:
4. Au moment d’installer le Jøtul FS 165- I 200 FL, la pierre
étroite doit aussi être mise en place (fig. 10 C).
Fig. 11
A
B
1. Soulevez l’insert et le poser sur la console. Faites attention
: l’insert est lourd !
2. Remettez en place le bouclier thermique.
3. Fixez la plaque arrière à la bride 6 située sous la rangée n° 1.
4. Poussez la bride 3 de l’intérieur à travers la plaque arrière
(fig. 11 A). Utilisez un marteau et enfoncez-la doucement
dans la pierre ollaire.
5. Ajustez la pierre latérale de la deuxième rangée entre les
pierres d’angle et la plaque arrière. Fixez-la avec la bride 3
(fig. 11 B).
6. Veillez à ce que les éléments soient de niveau et en
affleurement les uns par rapport aux autres.
Fig. 12
A
C
D
B
1. Enlevez le demi cadre inférieur (fig.12 A).
2. Ajustez le cadre décoratif au-dessus de la porte et accrochez-
le sur la façade (fig. 12 B).
3. Fixez le panneau de garnissage avec la même vis que celle
utilisée pour le demi cadre inférieur (fig. 12 C).
4. Enlevez la vis M8 (fig. 12 D).
FRANCAIS
