Jøtul FS 165 User Manual

64

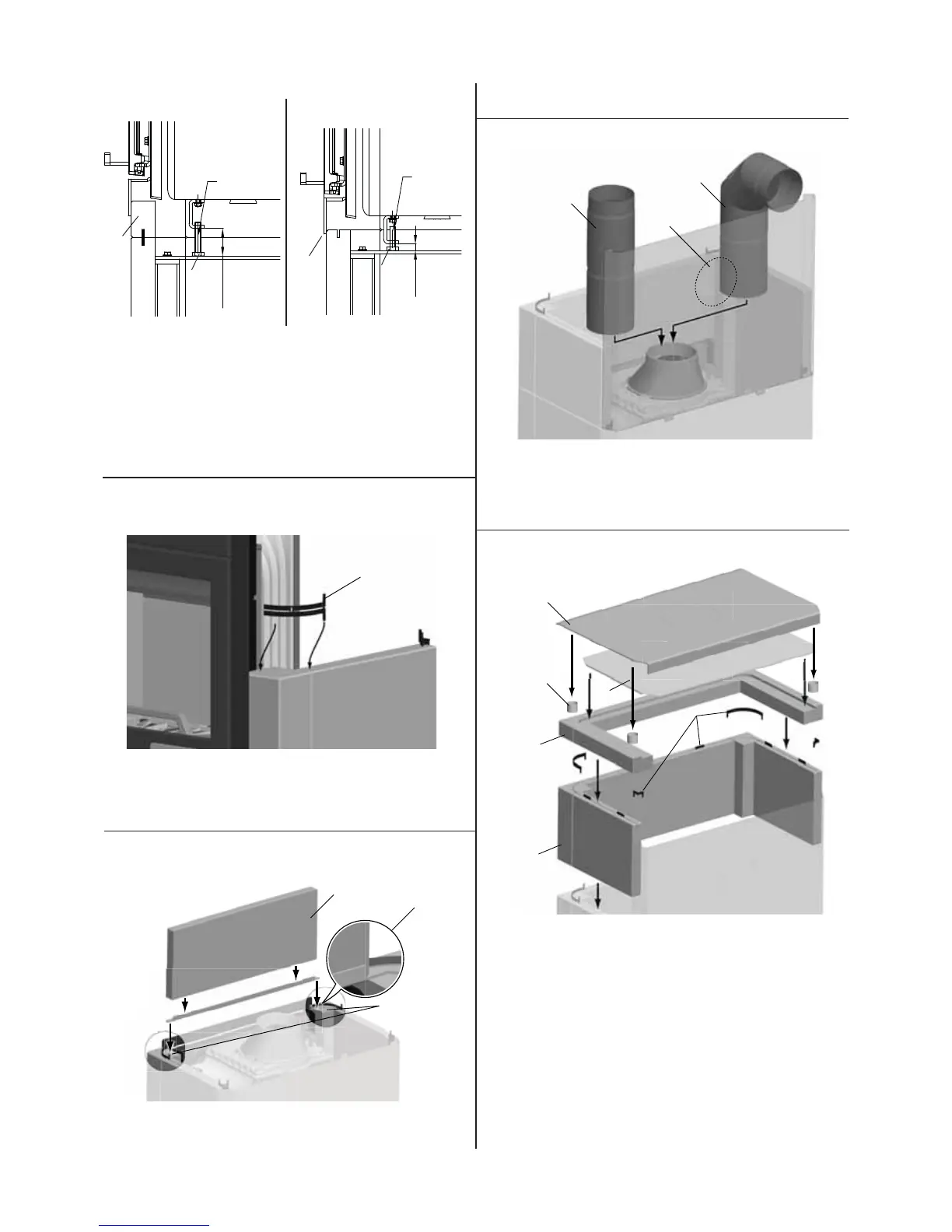

Fig. 13
1.
10mm
M10x35
Centrez l’insert latéralement.
2. Positionnez-le ainsi que le cadre contre la façade de
l’habillage.
3. Veillez à ménager un dégagement entre le bord inférieur
du cadre et la pierre du dessous (fig. 13 A) en réglant les vis
de pieds (fig. 13 B).
4. Réglez les vis de pieds jusqu’à ce que l’insert soit parfaitement
de niveau.
Fig. 14
A
1. Utilisez la bride 5 (fig. 14 A) pour les rangées n° 3 et 4.
2. Ajustez manuellement les brides, si nécessaire, pour que les
pierres soient ajustées au mieux.
Fig. 15
A
B
223628
1. Placez la bride de fixation sur la pierre d’angle spéciale
223628 (fig. 15 A).
2. La pierre de devant (fig. 15 B) de la rangée 5 doit reposer sur
la bride de fixation.
Fig. 16
B
C
A
1. Installez le conduit de fumée. Sortie de fumée par le dessus
(fig. 16 A) ou par l’arrière (fig. 16 B). En cas de sortie des
fumées par l’arrière : Enlevez la prédécoupe de la plaque
arrière (fig. 16 C).
Fig. 17
A
B
E
D
C
F
Avec une sortie de fumée par le haut:
1. Placez la dernière rangée (fig. 17 A) et la rangée supérieure
(fig. 17 B). Utilisez les brides 2, 4 et 6 entre la dernière rangée
et la rangée supérieure (fig. 17 C).
2. Retirez la découpe et placez la grille supérieure (fig. 17 D).
3. Placez les entretoises (fig. 17 E), retirez la découpe et mettez
en place le bouclier thermique supérieur (fig. 17 F).
En cas de sortie des fumées par l’arrière:
1. Placez la dernière rangée (fig. 17 A) et la rangée supérieure
(fig. 17 B). Utilisez les brides 2, 4 et 6 entre la dernière rangée
et la rangée supérieure (fig. 17 C).
2. Placez la grille supérieure (fig. 17 D).
3. Placez les entretoises (fig. 17 E) et mettez en place le bouclier
thermique supérieur (fig. 17 F).
A
B
FRANCAIS
ca. 55
M10x60
A
B
FS 165 - I 200 FL
FS 165 - I 500 FL
FS 165 - I 530 FL
