7.3 Mezcladores de micrófonos
acoplados
Si dos o varios mezcladores de micrófonos se
interconectan mediante las tomas LINK IN (11) y
LINK OUT (13), actuarán juntos como un mez-
clador más grande. Las señales mezcladas de
la cadena completa de aparatos conectados
mediante la toma LINK IN están presentes en la
salida MIX OUT (14) de un aparato. Las señales
mezcladas se direccionan en cada caso antes
del control OUTPUT LEVEL (3) de modo que
sólo es posible ajustar el nivel para la salida indi-
vidual MIX OUT mediante este control.
El valor de umbral para el modo automático
se puede ajustar en cada mezclador individual-
mente para sus entradas. El LED LOCKOUT (6)
siempre se ilumina en todos los aparatos conec-
tados cuando se excede el valor de umbral. Si la
función automática se desactiva en uno de los
mezcladores (BYPASS), no afectará a la función
automática de los demás mezcladores conecta-
dos.
8 Especificaciones
Banda pasante: . . . . . . . . . . 35 – 20 000 Hz
THD: . . . . . . . . . . . . . . . . . . < 0,06 %
Relación sonido/ruido: . . . . . > 70 dB
Entradas (sensibilidad/impedancia)
Micrófono: . . . . . . . . . . . . 0,2 mV/4,7 kΩ
Línea: . . . . . . . . . . . . . . . . 60 mV/ 20 kΩ
Alimentación phantom
(conmutable individualmente)
CS-4: . . . . . . . . . . . . . . . . +12 V
CS-8: . . . . . . . . . . . . . . . . +48 V
Salida MIX OUT
Voltaje nominal de salida: 1 V
Impedancia de salida: . . . 200 Ω
Configuración de contactos
Conexiones XLR
Conector jack 6,3 mm
Salidas de control: . . . . . . . . 0 V/+4 V (off / on)
Alimentación: . . . . . . . . . . . . mediante alimen-
tador entregado,
conectado a
230 V~ / 50 Hz
Temperatura ambiente: . . . . 0 – 40 °C
Dimensiones
CS-4: . . . . . . . . . . . . . . . . 200 × 44 × 212 mm
(1 U)
CS-8: . . . . . . . . . . . . . . . . 420 × 44 × 199 mm
(1 U)
Peso
CS-4: . . . . . . . . . . . . . . . . 1,4 kg
CS-8: . . . . . . . . . . . . . . . . 2,3 kg
Sujeto a modificaciones técnicas.

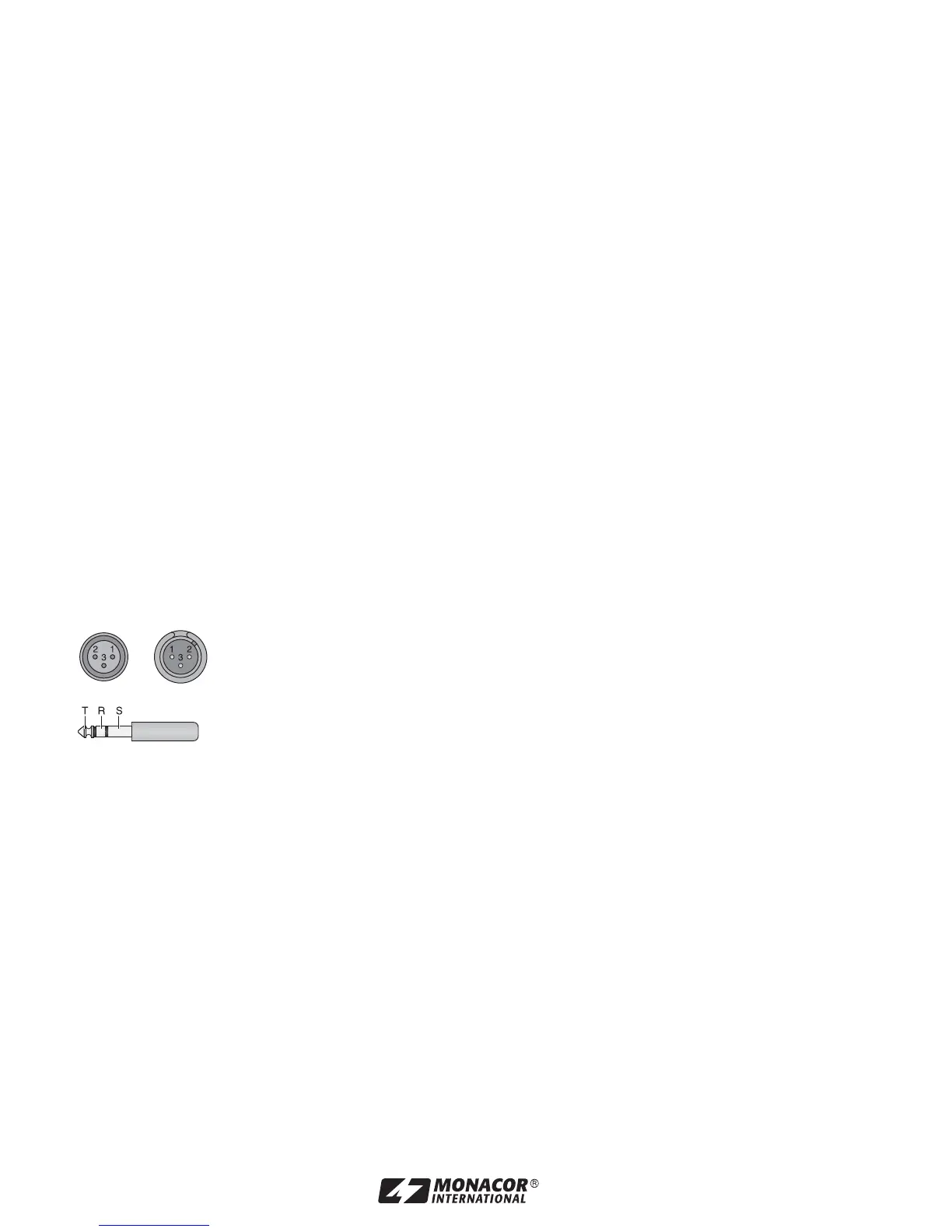

T = señal +
R = señal
-
S = masa
1 = masa
2 = señal +
3 = señal
-
