Ouvrez partiellement la fenêtre et installez la
plaque d’étanchéité pour fenêtre dans l’ouverture
(comme indiqué dans la Fig. 2 et la Fig. 3). Elle
peut être installée en position horizontale ou
verticale.
Tirez sur les différents composants de la plaque
d’étanchéité pour l’ouvrir et réglez l’ouverture
afin que les deux extrémités soient en contact
avec le châssis de la fenêtre, puis fixez les
différents composants de l’ensemble.
F
28 | 29
1. Installation du tuyau d’évacuation flexible (représenté
Fig. 1)
Fixez l’embouchure d’évacuation sur le tuyau
d’évacuation en premier, puis fixez le tuyau
d’évacuation sur l’appareil (en le vissant dans le sens
antihoraire).
2. Installation de la plaque d’étanchéité pour fenêtre.
1.)
2.)
N’installez pas et n’utilisez pas le climatiseur mobile
dans une salle de bains ou tout autre environnement
humide.

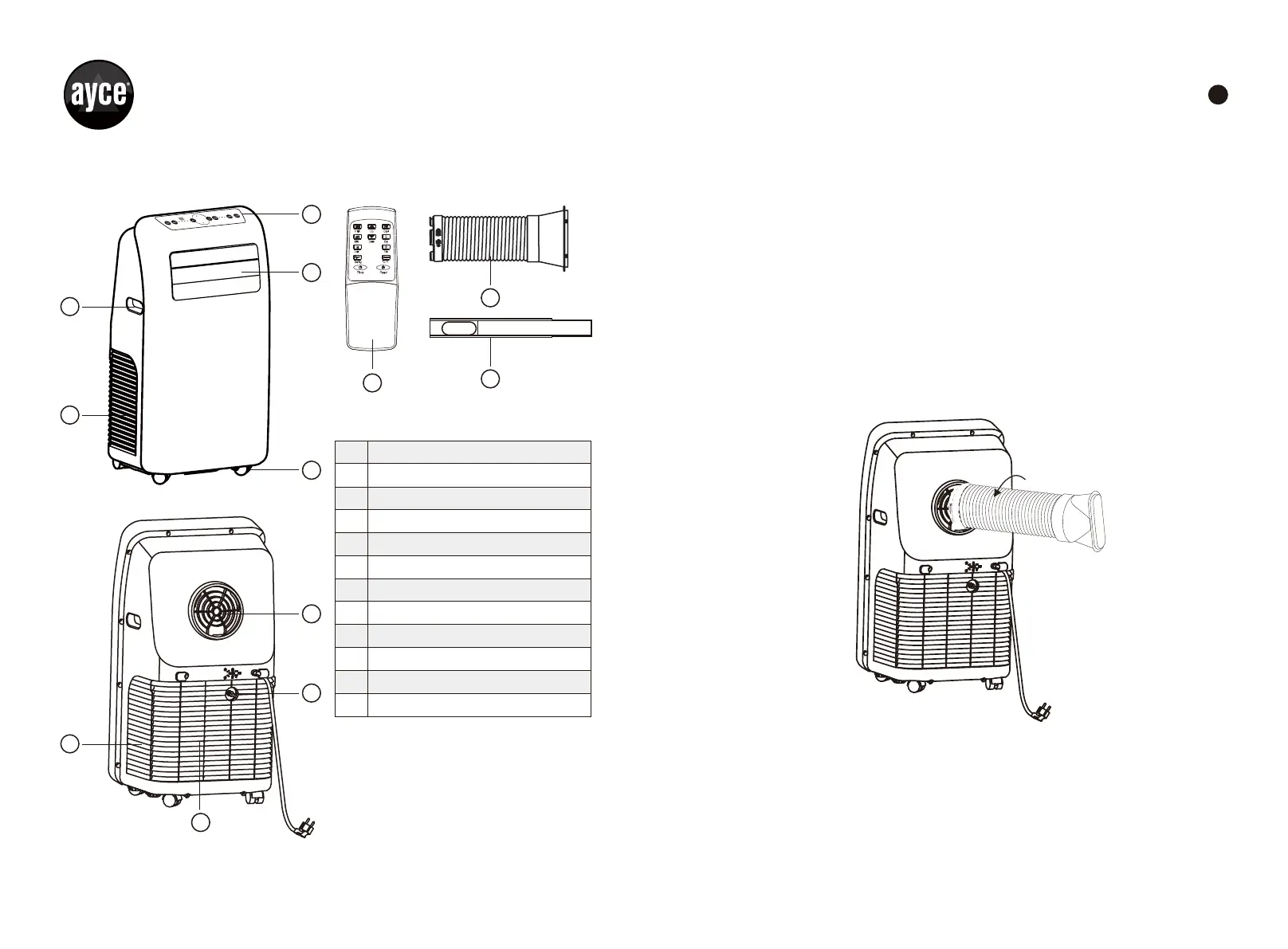

DESCRIPTION
INSTALLATION
Poignée
Entrée d'air (L)
Panneau de commandes
Soretie d’air
Roue
TELECOMMANDE
Entrée d'air (R)
Sortie du tuyau d’évacuation
Embout de vidange de déshumidification
Grille d’entrée d’air
Ensemble du tuyau d’évacuation flexible
Plaque coulissante
1
2
3
4
5
6
7
8
9
10
11
12
1
2
3
4
5
6
7
8
9
10
11
12
Hi
g
h
Coo
l
F
an Dr
y
A
u
t
o
M
i
d L
o
w
Fig. 1
