REPRODUCCION Conexiones

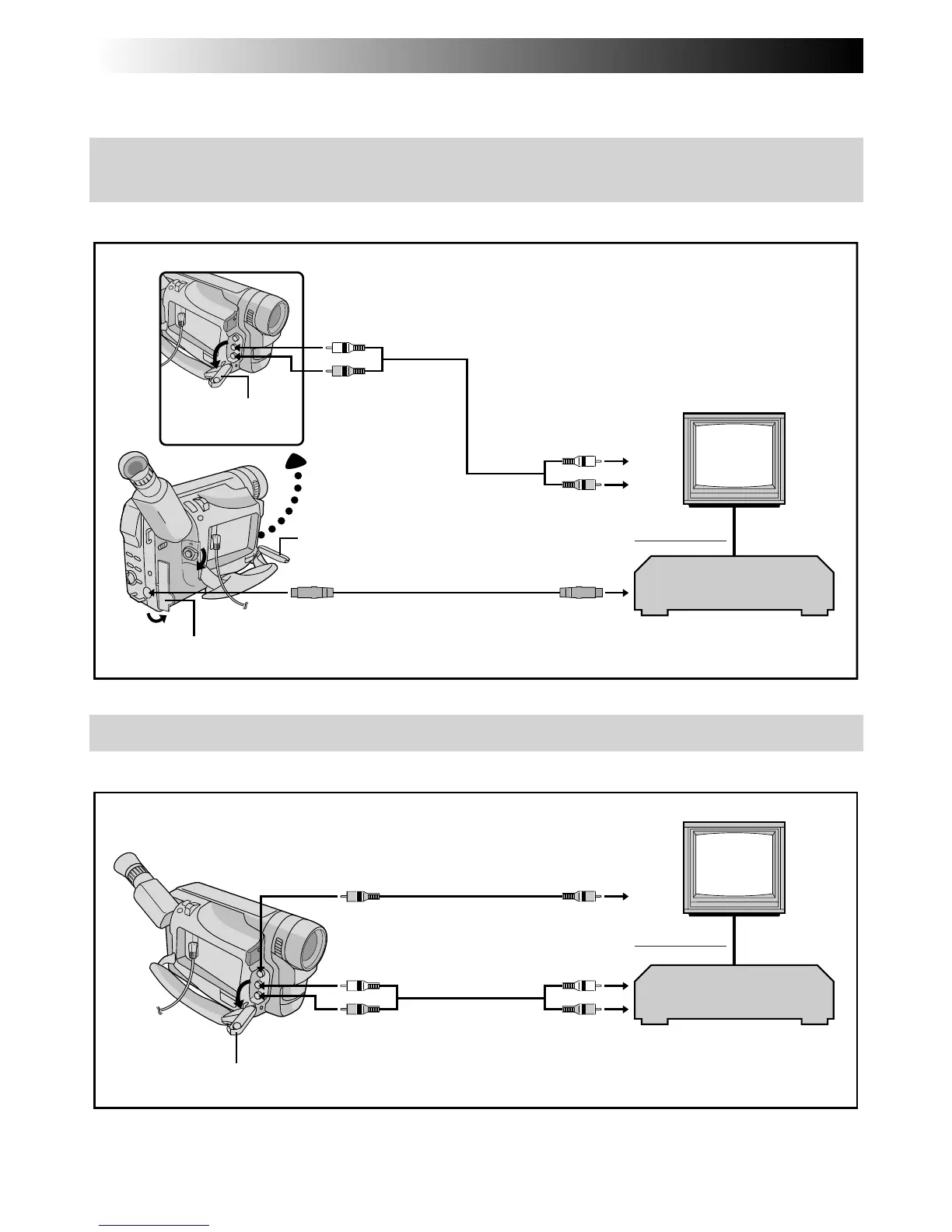

Existen algunos tipos de conexión básicos. Cuando efectúe las conexiones, refiérase también a los manuales
de instrucciones de sus VCR y TV.
Utilice el cable suministrado S-Video y el cable opcional de audio.
Blanco para la salida
de audio izquierda (L)
Rojo para la salida
de audio derecha (R)
Para S-VIDEO OUT
Cable de audio
(opcional)
Cubierta de conectores*
Blanco para AUDIO L IN
Rojo para AUDIO R IN
Para S-VIDEO IN
Para TV o VCR
Cable S-Video
(suministrado)
Televisor
VCR (video)
Utilice los cables de video y audio opcionales.
B. Conexión a un TV o VCR equipado solamente con conectores de entrada A/V
Cable de video
(opcional)
Para VIDEO INPara salida de video (V)
* Cuando conecte los cables, abra esta cubierta.
A.Conexión a un TV o VCR equipado solamente con un S-VIDEO IN y
conectores de entrada A/V
Cubierta de
conectores*
Cubierta de
conectores*
Blanco para la
salida de audio
izquierda (L)
Rojo para la
salida de audio
derechaj (R)
Cable de audio
(opcional)
Blanco para
AUDIO L IN
Rojo para
AUDIO R IN
Para TV o VCR
VCR (video)
Cubierta de conectores*
Televisor
