Beim Anschluss an eine übliche Stereo-
Klinkenbuchse (6,3 mm)
— mitgelieferten Adapter verwenden (mit dem
Adapter ist der Anschluss eines Mini-
Klinkensteckers an einer Standard-Klinkenbuchse
möglich).
Beim Anschluss an eine Mono-Miniklinkenbuchse
— optionalen Adapter verwenden (mit dem optionalen Adapter ist der
Anschluss eines Stereo-Miniklinkensteckers an einer Mono-
Miniklinkenbuchse möglich).
Anschluss an
Kopfhörerbuchse
(HEADPHONES)
Fernsehgerät,
Audioverstärker,
Videorecorder,
Cassettendeck,
Videodisk-Player
usw.
1
2
3
Beim Anschluss
an eine Stereo-
Miniklinkenbuchse

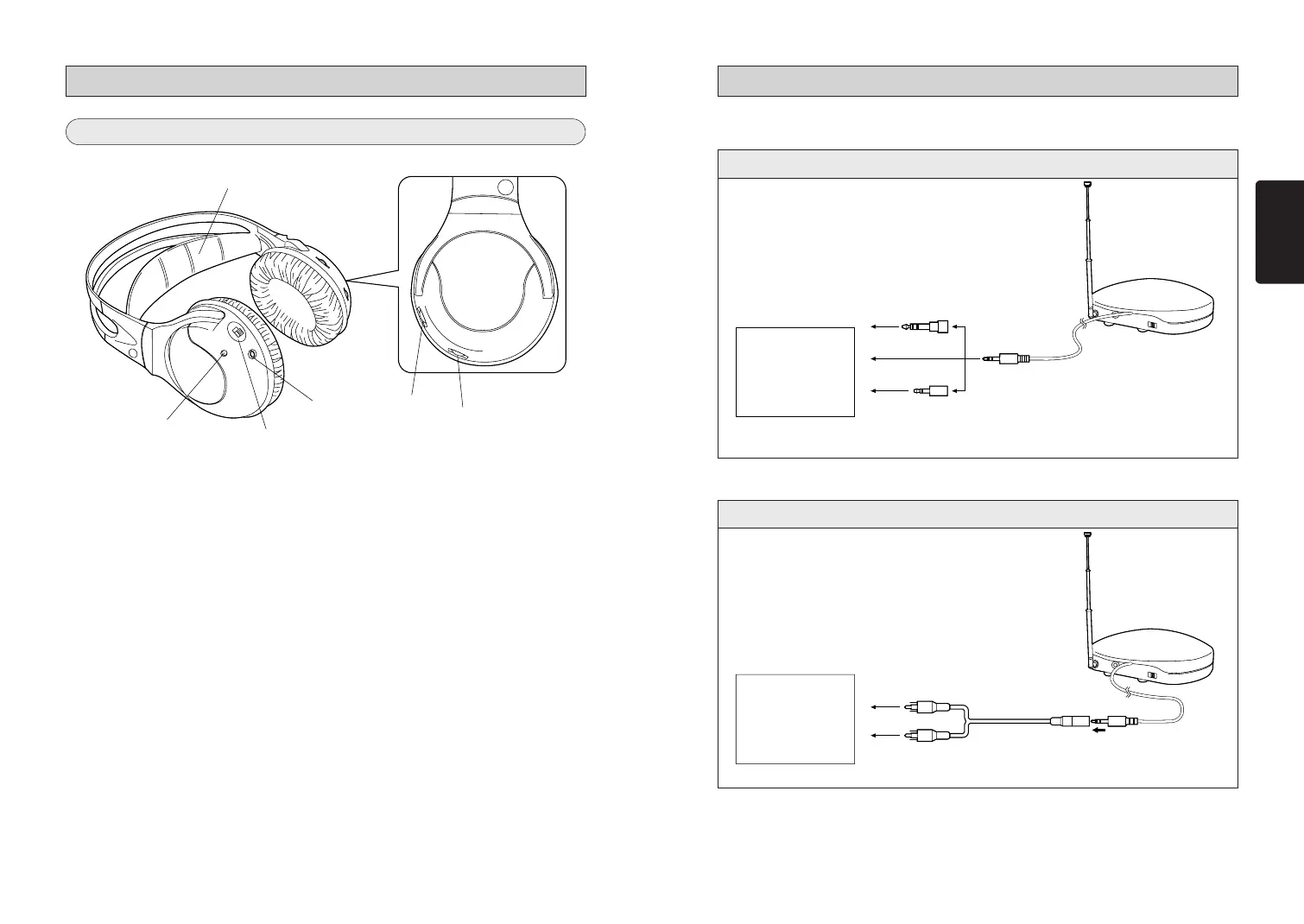

BAUTEILE UND FUNKTIONEN ANSCHLUSS
Empfänger (schnurloser Kopfhörer)
1 POWER (Hauptschalter)
2 Betriebsanzeige
Diese Anzeige leuchtet auf, wenn die
Stromversorgung eingeschaltet ist.
Außerdem leuchtet die Anzeige
während des Ladevorgangs grün.
3 CHARGE (Ladestrom-
Eingangsbuchse)
4 VOL. (Lautstärkeregler)
Zur gleichzeitigen Lautstärke-
Einstellung des rechten und linken
Kanals.
5 TUNING (Abstimmung)
Dient der Abstimmung der
Empfangsfrequenz.
6 Flexibles, komfortables Kopfband
■ Anschluss an Audio-/Videogeräte
Anschluss an die Kopfhörerbuchse (HEADPHONES)
Linker Kanal
(weißer Stecker)
Rechter Kanal
(roter Stecker)
Anschluss an
AUSGANGS- oder
EINGANGS-Buchsen
(LINE OUT/REC OUT)
1
2
3
Mitgeliefertes
Anschlusskabel
Fernsehgerät,
Audioverstärker,
Videorecorder,
Cassettendeck,
Videodisk-Player
usw.
Anschluss an AUSGANGS-oder EINGANGS-Buchsen (LINE OUT/REC OUT)
DEUTSCH
1
2
3
5
4
6
L
R
• Wenn Sie Ersatz-Ohrpolster benötigen, wenden Sie sich bitte an
den Händler, bei dem Sie den Kopfhörer gekauft haben.
