15
STEERING
WHEEL
REMOTE
KD-A645 / KD-R640 KD-R540 / KD-R440
Porte fusible
Interrupteur d’allumage
Connexion
recommandée
Bleu clair/jaune
KD-A645
uniquement
Faisceau de câble spécifique
pour le véhicule (acheté
séparément)
Pour plus d’informations:
Metra Electronics:
www.metraonline.com
Scosche Industries:
www.scosche.com
Bleu/blanc: À l’amplificateur
Bleu: À l’antenne alimentée
Réalisez cette connexion
si le faisceau de câbles du
fabricant de votre voiture ne
possède pas de “Interrupteur
d’allumage 12 V”.
Fil rouge séparé

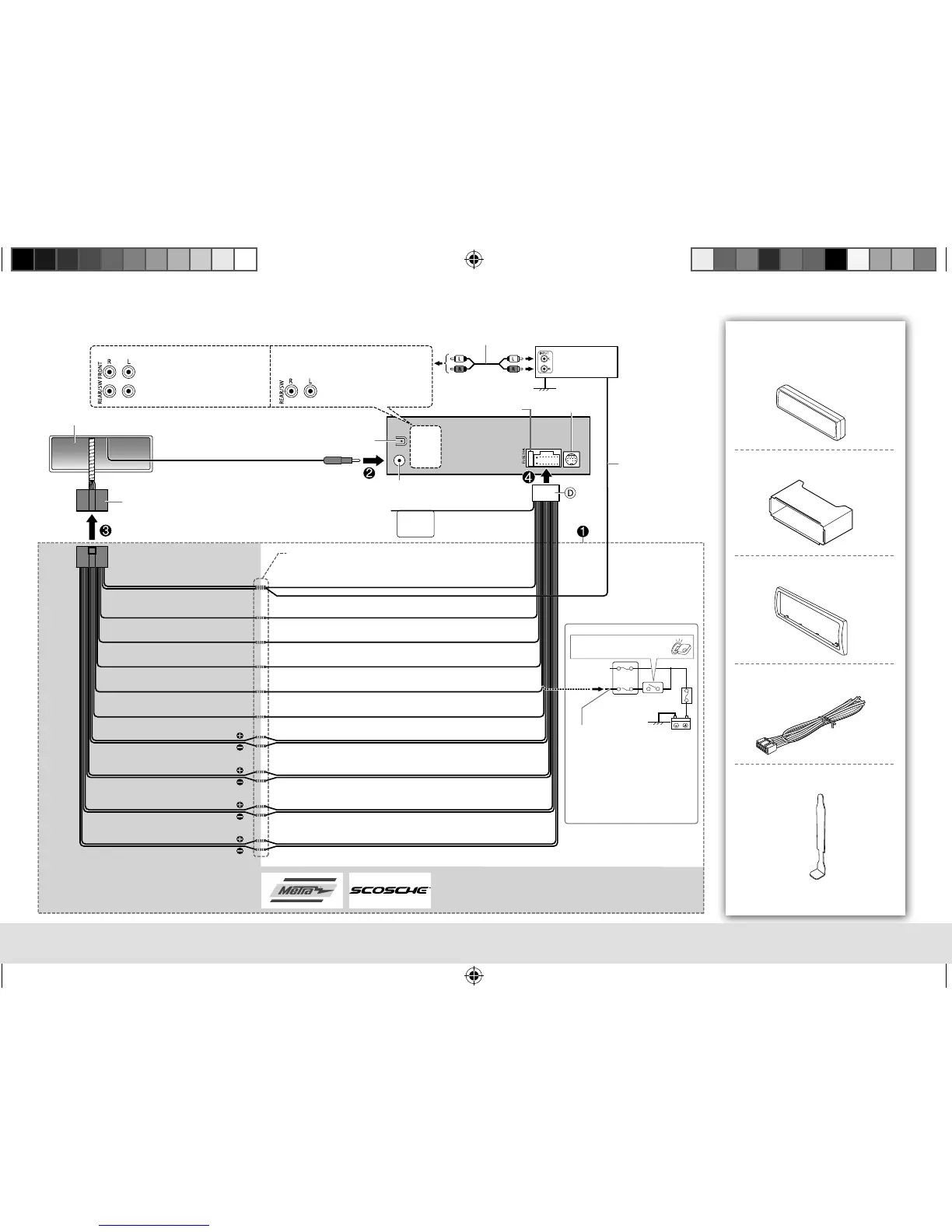

Connexions
Cordon de signal (non fournie)
Fil de
télécommande
(non fournie)
Borne arrière de masse
À l’adaptateur de
télécommande volant
Fusible (10 A)
Borne de l’antenne
Sortie avant
Sortie arrière/caisson de grave
Sortie arrière/caisson de
grave
JVC
Amplificateur
Faisceau de câbles de l’usine
(véhicule)
Tableau de bord du véhicule
(
➜
8)
Liste des pièces pour
l’installation
( ×2 )
( ×1 )
( ×1 )
( ×1 )
( ×1 )
A
Façade
B
Manchon de montage
C
Plaque d’assemblage
D
Câblage électrique
E
Clé d’extraction
Noir: Masse
Jaune: Batterie 12 V
Blanc: Enceinte avant (gauche)
Blanc/noir
Gris: Enceinte avant (droit)
Gris/noir
Vert: Enceinte arrière (gauche)
Vert/noir
Violet: Enceinte arrière (droit)
Violet/noir
Joignez les fils de même couleur ensemble.
Rouge: Allumage 12 V
Orange/blanc: Éclairage
Marron: Sourdine téléphonique
Bleu/blanc: Télécommande (200 mA max.)
FRANÇAIS
FR_KD-A645_R640_540_440[J]1.indd 15FR_KD-A645_R640_540_440[J]1.indd 15 8/16/12 6:19:53 PM8/16/12 6:19:53 PM
