3
PRECAUTIONS on power supply and speaker connections:
• DO NOT connect the speaker leads of the power cord to the car battery; otherwise, the unit
will be seriously damaged.
• BEFORE connecting the speaker leads of the power cord to the speakers, check the speaker wiring in
your car.
TINDAKAN-TINDAKAN PENCEGAHAN pada suplai power dan
sambungan-sambungan speaker:
• JANGAN sambungkan ujung-ujung speaker dari kabel power ke baterai mobil; sebaliknya,
unit tersebut akan secara serius rusak.
• SEBELUM menyambung ujung-ujung speaker dari kabel power ke speaker-speaker, cek perkabelan
speaker dalam mobil anda.
To external components (see diagram )
Ke komponen eksternal (lihat diagram )
Light green
Hijau muda
VIDEO OUT
(see diagram
/ lihat diagram )
DIGITAL OUT
(see diagram
/
lihat diagram )
A
(see diagram , / lihat diagram , )
Before connecting: Check the wiring in the vehicle carefully. Incorrect connection may cause serious
damage to this unit.
The leads of the power cord and those of the connector from the car body may be different in color.
1 Connect the colored leads of the power cord in the order specified in the illustration below.
2 Connect the antenna cord.
3 Finally connect the wiring harness to the unit.
Sebelum penyambungan: Cek perkabelan dalam mobil dengan hati-hati. Penyambungan yang
tidak benar mungkin menyebabkan kerusakan serius pada unit.
Ujung dari kabel power dan beberapa konektor dari bodi mobil mungkin berbeda dalam warna.
1 Sambungkan ujung berwarna dari kabel power dalam urutan spesifikasi pada ilustrasi di bawah.
2 Sambungkan kabel antena.
3 Akhirnya sambungkan dudukan kabel ke unit.
15 A fuse
Sekring 15 A
Black
Hitam
Blue with white stripe
Biru dengan strip putih
Red
Merah
Yellow
*
4
Kuning *
4
To metallic body or chassis of the car
Ke besi bodi atau casis dari mobil tersebut
Ignition switch
Saklar kontak
Fuse block
Blok sekring
To an accessory terminal in the fuse block
Ke sebuah terminal aksesoris dalam blok sekring
To the remote lead of other equipment (200 mA max.)
Ke ujung jauh dari peralatan lain (maksimum 200 mA)
To a live terminal in the fuse block connecting to the car battery
(bypassing the ignition switch) (constant 12 V)
Ke sebuah tempat terminal dalam blok sekring disambungkan ke
baterai mobil (abaikan saklar kontak) (konstant 12 V)
LINE OUT
(see diagram
/ lihat diagram )
Rear ground terminal
Terminal tanah belakang
Left speaker (front)
Speaker kiri (depan)
Right speaker (front)
Speaker kanan (depan)
Left speaker (rear)
Speaker kiri (belakang)
Right speaker (rear)
Speaker kanan (belakang)
Purple
Ungu
Purple with black stripe
Ungu dengan strip hitam
Green
Hijau
Green with black stripe
Hijau dengan strip hitam
Gray
Abu-abu
Gray with black stripe
Abu-abu dengan strip hitam
White
Putih
White with black stripe
Putih dengan strip hitam

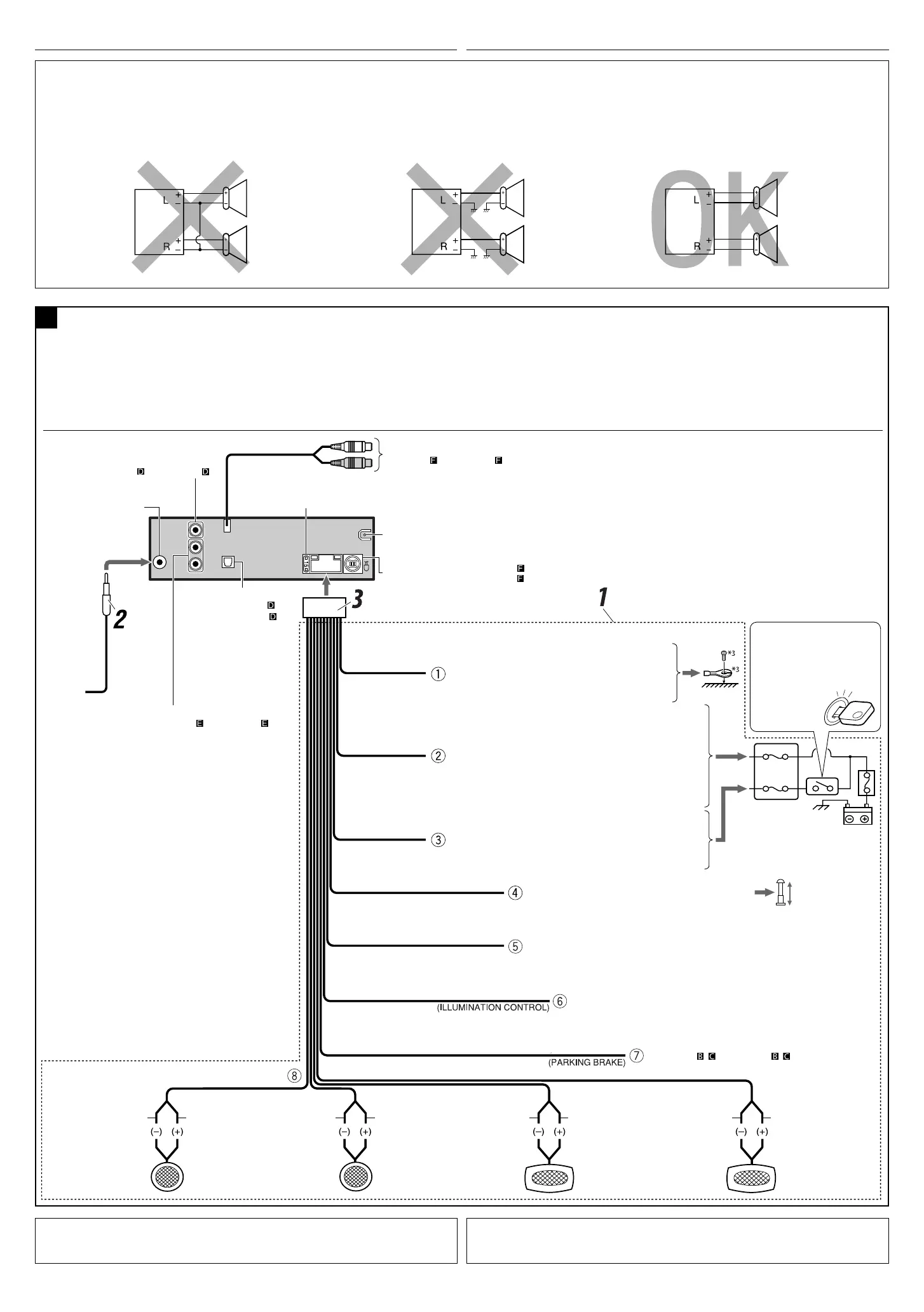

Typical connections / Ciri khas sambungan-sambungan
ELECTRICAL CONNECTIONS SAMBUNGAN-SAMBUNGAN LISTRIK
Antenna terminal
Terminal antena
To car light control switch
Ke saklar kontrol lampu mobil
Orange with white stripe
Oranye dengan strip putih
LINE IN
(see diagram
/ lihat diagram )
*
3
Not supplied for this unit.
*
4
Before checking the operation of this unit prior to installation, this lead must be connected, otherwise power
cannot be turned on.
*
3
Tidak disediakan untuk unit ini.
*
4
Sebelum pengecekan pengoperasian dari unit ini sebelum pemasangan, ujung ini harus sudah dihubungkan, selain
itu power tidak dapat dihidupkan.
To the automatic antenna if any (250 mA max.)
Ke antena otomatis jika ada (maksimum 250 mA)
Blue
Biru
Install1_KD-DV5506_007B_ff.indd 3Install1_KD-DV5506_007B_ff.indd 3 4/21/09 12:57:24 PM4/21/09 12:57:24 PM
