JVC KD-DV7405 Installation & Connection Manual

6

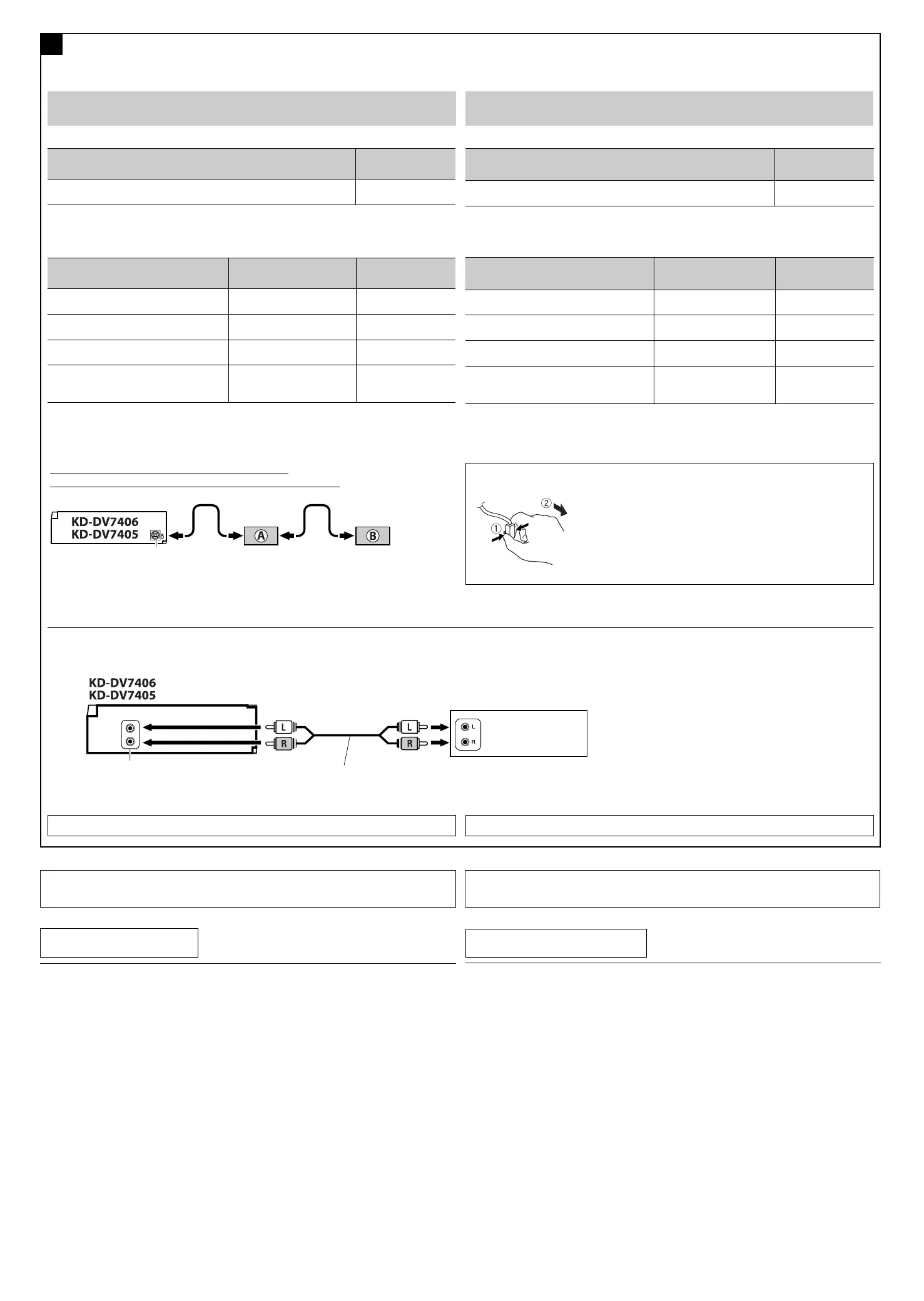

Connecting the external components / Menyambung komponen eksternal
F
iPod is a trademark of Apple Inc., registered in the U.S. and other countries. iPod adalah merek dagang dari Apple Inc., terdaftar di Amerika Serikat dan di negara-negara lain.
Bila menghubungkan komponen eksternal, rujuk juga buku petunjuk yang dibekalkan untuk komponen
dan adaptor.
PERINGATAN:
Sebelum menyambungkan komponen eksternal, pastikan bahwa unit sudah dimatikan.
Anda dapat menghubungkan komponen JVC berikut ini ke jack CD changer.
Komponen JVC Nama Model
CD changer (CD-CH) CH-X1500, etc.
Anda juga dapat menghubungkan komponen berikut ini melalui berbagai adaptor JVC.
• Kabel koneksi mungkin harus dibeli secara terpisah.
Komponen Adaptor Nama Model
Perangkat Bluetooth Adaptor Bluetooth KS-BTA200
iPod Adaptor interface untuk iPod KS-PD100
Audio player portabel dengan jack line output Adaptor line input KS-U57
Audio player portabel dengan jack stereo mini
3,5 mm
Adaptor AUX input KS-U58
Bila menghubungkan beberapa komponen (maksimum: dua), dianjurkan agar anda menghubungkan
komponen dalam rangkaian seperti dijelaskan di bawah.
To disconnect the connector / Untuk memutuskan konektor
Hold the connector tightly ( 1 ), then pull it out ( 2 ) .
Pegang erat konektor ( 1 ) lalu tarik keluar ( 2 ).
External component
Komponen eksternal
CD changer jack / Konektor CD changer
A KS-BTA200
B *
7
CD-CH / KS-PD100 / KS-U57 / KS-U58
When connecting two components in series /
Bila menghubungkan dua komponen dalam rangkaian
When connecting the external components, refer also to the manuals supplied for the components and
adapters.
CAUTION:
Before connecting the external components, make sure that the unit is turned off.
You can connect the following JVC components to the CD changer jack.
JVC component Model name
CD changer (CD-CH) CH-X1500, etc.
You can also connect the following components through the various JVC adapters.
• Connection cords may need to be purchased separately.
Component Adapter Model name
Bluetooth device Bluetooth adapter KS-BTA200
iPod Interface adapter for iPod KS-PD100
Portable audio player with line output jacks Line input adapter KS-U57
Portable audio player with 3.5 mm stereo
mini jack
AUX input adapter KS-U58
When connecting more than one component (maximum: two), it is recommended that you connect the
components in series as explained below.
You can also connect an external component to the LINE IN terminals on the rear of the unit using a
signal cord (not supplied).
Anda juga dapat menghubungkan komponen eksternal ke terminal LINE IN di belakang unit dengan
menggunakan kabel sinyal (tidak disediakan).
Signal cord (not supplied for this unit)
Kabel sinyal (tidak disediakan untuk unit ini)
LINE IN terminals
Terminal LINE IN
*
7
To use these components, set the external input setting correctly (see page 42 of the INSTRUCTIONS). *
7
Untuk menggunakan komponen ini, lakukan pengaturan masukan eksternal yang benar (lihat halaman 42
dari BUKU PETUNJUK
).
*
7
TROUBLESHOOTING
• The fuse blows.
* Are the red and black leads connected correctly?
• Power cannot be turned on.
* Is the yellow lead connected?
• No sound from the speakers.
* Is the speaker output lead short-circuited?
• Sound is distorted.
* Is the speaker output lead grounded?
* Are the “–” terminals of L and R speakers grounded in common?
• Noise interfere with sounds.
* Is the rear ground terminal connected to the car’s chassis using shorter and thicker cords?
• This unit becomes hot.
* Is the speaker output lead grounded?
* Are the “–” terminals of L and R speakers grounded in common?
• This unit does not work at all.
* Have you reset your unit?
PEMECAHAN MASALAH
• Sekring meledak.
* Apakah ujung-ujung merah dan hitam tersambung dengan benar?
• Power tidak dapat dihidupkan.
* Apakah ujung kuning sudah tersambung?
• Tidak ada suara dari speaker.
* Apakah ujung keluaran speaker terhubung pendek?
• Suara terdistorsi.
* Apakah ujung keluaran speaker sudah ditanahkan?
* Apakah terminal-terminal “–” dari speaker-speaker L dan R sudah ditanahkan secara umum?
• Berisik yang mengganggu suara-suara.
* Apakah terminal tanahan belakang tersambung ke casis mobil menggunakan kabel-kabel terpendek dan
tertebal?
• Unit menjadi panas.
* Apakah ujung keluaran speaker sudah ditanahkan?
* Apakah terminal-terminal “–” dari speaker-speaker L dan R sudah ditanahkan secara umum?
• Unit ini tidak bekerja secara keseluruhan.
* Apakah anda sudah reset (memasang kembali) unit anda?
Instal4-6_DV7406_008A_f.indd 6Instal4-6_DV7406_008A_f.indd 6 1/31/08 11:31:36 AM1/31/08 11:31:36 AM
