6
*
8
Signal cord (not supplied for this unit)
*
9
Not supplied for this unit.
*
10
To listen to disc playback sound while in Dual Zone operations (see
page 27 of INSTRUCTIONS).
*
11
To use these components, set the external input setting correctly (see
page 44 of the INSTRUCTIONS).

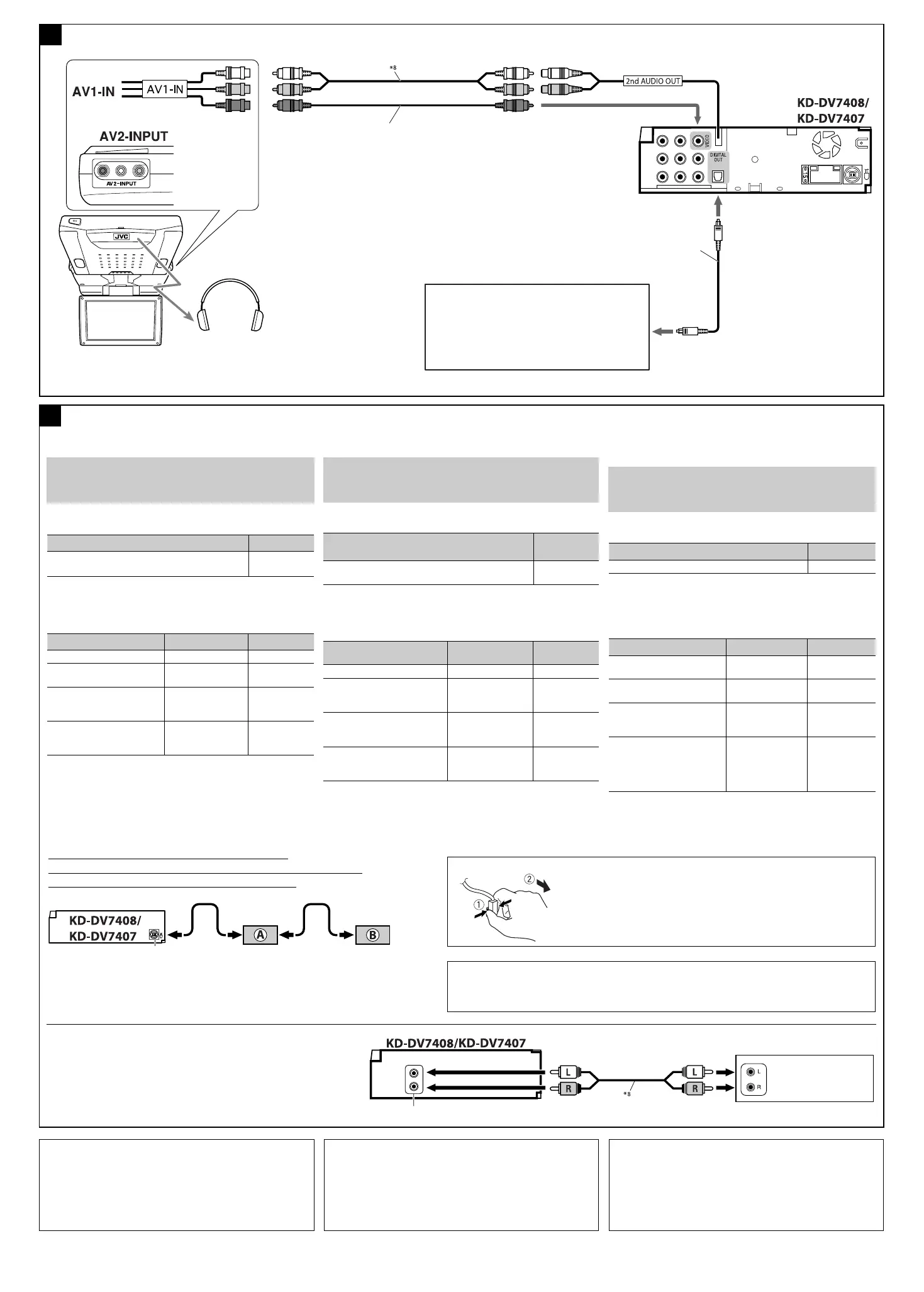

Required connections for DVD/AV-IN (video) playback / Необходимые подключения для воспроизведения DVD/AV-IN (видео) / Потрібні
підключення для відтворення DVD/AV-IN (відео)
G
KV-MR9010
9-INCH WIDESCREEN MONITOR *
9
9-ДЮЙМОВЫЙ ШИРОКОЭКРАННЫЙ МОНИТОР *
9
9-ДЮЙМОВИЙ МОНІТОР З ШИРОКИМ ЄКРАНОМ *
9
Video cord *
9
/ Видеошнур *
9
/ Відео шнур *
9
Audio/video control amplifier or the decoder compatible
with the multichannel digital sources
Управляющий усилитель аудио/видео декодера,
совместимый с многоканальными цифровыми
источниками
Аудіо/відео регулюючий підсилювач або декодер,
сумісний із багатоканальними джерелами звуку
Digital optical cable
*
9
(only for DVD playback)
Цифровой оптический кабель *
9
(только дл€ воспроизведени€ DVD)
Цифровий оптичний кабель *
9
(тільки для відтворення DVD)
Connecting the external components / Подключение внешних устройств / З’єднує зовнішні компоненти
or / или/або
Rear side
Задняя панель
Тильна сторона
KS-HP2 *
9
Cordless headphones *
10
Беспроводные наушники *
10
Бездротові навушники *
10
CD changer jack / Разъем устройства автоматической смены
компакт-дисков/Гніздо пристрою зміни CD-дисків
A KS-BTA200
B *
11
CD-CH / KS-PD100 / KS-U57 / KS-U58
*
11
When connecting two components in series /
Последовательное подключение двух устройств / У разі
послідовного приєднання двох компонентів
You can also connect an external component to the LINE IN
terminals on the rear of the unit using a signal cord (not supplied).
Внешнее устройство можно подсоединить к разъемам LINE IN
на задней панели устройства с помощью сигнального кабеля
(не входит в комплект поставки).
За допомогою сигнального шнуру (не входить в комплект
постачання) можна підключити зовнішній пристрій до
рознімань LINE IN на тильному боці пристрою.
LINE IN terminals / Терминалы LINE IN / Розні ання LINE IN
External component
Внешнее устройство
Зовнішній компонент
F
iPod is a trademark of Apple Inc., registered in the U.S. and other countries.
iPod является торговой маркой Apple Inc., зарегистрированной в США и других странах.
iPod є торговою маркою Apple Inc., зареєстрованою у Сполучених Штатах та інших країнах.
При подключении внешних устройств см. также руководства,
поставляемые для устройств и адаптера.
ПРЕДОСТЕРЕЖЕНИЕ:
Перед подключением внешних компонентов убедитесь в
том, что устройство выключено.
К разъему устройства автоматической смены компакт-дисков
можно подключать указанные ниже устройства JVC.
Устройство JVC
Название
модели
Устройство автоматической смены компакт-
дисков (CD-CH)
CH-X1500 и
т. д.
Указанные ниже устройства можно также подключать с
помощью различных адаптеров JVC.
• Кабели подключения могут быть приобретены отдельно.
Компонентный Адаптер
Название
модели
Устройство Bluetooth Адаптер Bluetooth KS-BTA200
iPod
Интерфейсный
адаптер для
проигрывателя iPod
KS-PD100
Портативный
аудиопроигрыватель с
разъемами линейного выхода
Адаптер линейного
входа
KS-U57
Портативный
аудиопроигрыватель со
стерео мини-разъемом 3,5 мм
Адаптер входа AUX KS-U58
Несколько устройств (максимум два) рекомендуется
подключать последовательно, как показано ниже.
У разі приєднання зовнішніх компонентів, також зверніться
до посібника, що входить до комплекту постачання вказаних
компонентів та адаптера.
ЗАСТЕРЕЖЕННЯ!:
Перед тим як приєднати зовнішній компонент,
переконайтеся утому, що ваш пристрій вимкнений.
Наведені нижче компоненти виробництва компанії JVC можна
приєднати через гніздо пристрою для зміни компакт-дисків.
Компонент виробництва JVC Назва моделі
CD changer (CD-CH) CH-X1500, etc.
За допомогою різних адаптерів виробництва JVC можна також
приєднувати такі компоненти.
Можливо, з’єднувальні кабелі вам доведеться придбати
окремо.
Компонент Адаптер Назва моделі
Пристрій Bluetooth Адаптер
Bluetooth
KS-BTA200
iPod Інтерфейсний
адаптер для iPod
KS-PD100
Портативний
аудіопрогравач із
гніздами лінійних входів
Адаптер
лінійного входу
KS-U57
Портативний
аудіопрогравач зі
стереофонічним
мініатюрним штекером
3,5 мм
Адаптер вхідного
сигналу від
зовнішнього
пристрою
KS-U58
Відображається тільки, якщо приєднано більше одного
пристрою (не більше двох), рекомендується підключати їх
послідовно, згідно з наведеними нижче поясненнями.
When connecting the external components, refer also to the
manuals supplied for the components and adapter.
CAUTION:
Before connecting the external components, make sure that the
unit is turned off.
You can connect the following JVC components to the CD changer
jack.
JVC component Model name
CD changer (CD-CH) CH-X1500,
etc.
You can also connect the following components through the
various JVC adapters.
• Connection cords may need to be purchased separately.
Component Adapter Model name
Bluetooth device Bluetooth adapter KS-BTA200
iPod Interface adapter
for iPod
KS-PD100
Portable audio player with
line output jacks
Line input adapter KS-U57
Portable audio player with
3.5 mm stereo mini jack
AUX input adapter KS-U58
When connecting more than one component (maximum: two),
it is recommended that you connect the components in series as
explained below.
To disconnect the connector / Отключение разъема / Відключення з’єднувача
Hold the connector tightly ( 1 ), then pull it out ( 2 ) .
Крепко удерживая разъем (
1 ), извлеките его ( 2 ).
Візьміться за з’єднувач (1), потім витягніть його (2).
*
8
Кабель сигнала (не входит в комплект поставки).
*
9
Не входит в комплект.
*
10
Для прослушивания компакт-диска при работе в Двустороннем
режиме (cм. стр. 27 ИНСТРУКЦИЙ).
*
11
Чтобы использовать данные устройства, необходима правильная
настройка внешнего входа (см. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ
на стр. 44)
*
8
Сигнальний шнур (не входить до комплекту постачання даного
пристрою).
*
9
Не входить до комплекту постачання цього пристрою.
*
10
Для прослуховування звуку під час програвання диску у режимі
Dual Zone (див. стор. 27 ІНСТРУКЦІЇ).
*
11
Для використання цих компонентів в налаштуваннях зовнішнього
входу встановіть “Ext In” (зовнішній вхід) (див. стор. 44 розділу
ІНСТРУКЦІЇ).
