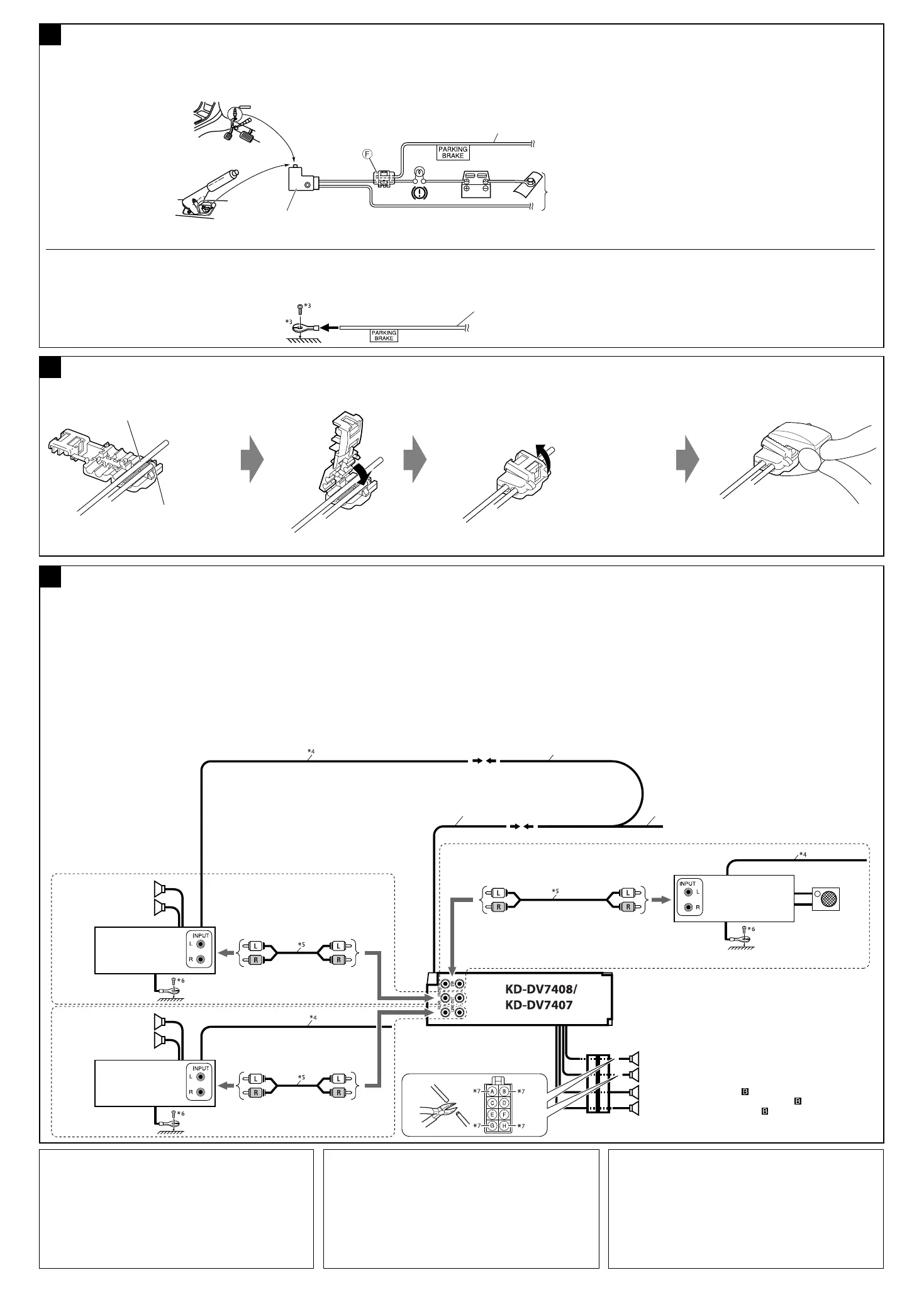

Connecting the parking brake wire / Подключение провода стояночного тормоза / З’єднання проводу ручного гальма
When installing the monitor in a location where it can be
seen by the driver
Connect the parking brake wire to the parking brake system built in
the car.
When installing the monitor in a location where it cannot be
seen by the driver
Connect the parking brake wire to metallic body or chassis of the
car.
To metallic body or chassis of the car
К металлическому корпусу или шасси автомобиля
На металічний корпус або на шасі авто
Connecting the external amplifiers and subwoofer / Подключение внешних усилителей и низкочастотного динамика / З’єднання із
зовнішніми підсилювачами та Низькочастотний динамік
You can connect amplifiers to upgrade your car stereo system.
• Connect the remote lead (blue with white stripe) to the remote
lead of the other equipment so that it can be controlled through
this unit.
• Disconnect the speakers from this unit, connect them to
the amplifier. Leave the speaker leads of this unit unused.
Connecting the crimp connector /
Подключение обжимного разъема /
Підключення обтисненого рознімання
E
При установке монитора в месте, видном водителю
Подключить провод стояночного тормоза к проводке
стояночного тормоза автомобиля.
При встановленні монітора у місці, де його може бачити
водій
З’єднайте провід ручного гальма з системою ручного гальма
автомобілю.
Parking brake wire (light green)
Провод стояночного тормоза (зеленого цвета)
Провід ручного гальма (ясно-зеленого кольору)
Wire connecting the battery and the parking brake switch.
Подключить провод стояночного тормоза к этой точке.
Підключення проводів до акумулятору і перемикача ручного гальма.
Attach the parking brake wire to this point.
Провод, соединяющий аккумулятор и включатель
стояночного тормоза.
Підключить провід ручного гальма до цього рознімання.
Contact the metallic part of the crimp to the wires inside.
Присоедините металлическую часть обжимного
соединителя к находящимся внутри проводам.
З’єднайте металічну частину обтисненого рознімання до
проводів, що розташовані у середині.
Pinch the crimp firmly.
Плотно обожмите соединитель.
Щільно стисніть обтиснене рознімання.
Для покращення характеристик стереосистеми, до неї можна
підключити підсилювачі.
• Підключіть провідник зовнішнього пристрою (синій
із білою
смужкою) до провідника зовнішнього пристрою іншого
обладнання. Таким чином, ним можна буде керувати з цього
пристрою.
• Відключіть гучномовці від цього пристрою, приєднайте
їх до підсилювача. Залиште провідники гучномовців
такими, що не використовуються.
Rear speakers
Задние
громкоговорители
Задні гучномовці
Remote lead (blue with white stripe)
Провод внешнего устройства (синий с белой полосой)
Провідник зовнішнього пристрою (синій із білою смужкою)
*
3
Not supplied for this unit.
*
4
Remote lead.
*
5
Signal cord (not supplied for this unit)
*
6
Firmly attach the ground wire to the metallic body or to the chassis
of the car—to the place uncoated with paint (if coated with paint,
remove the paint before attaching the wire). Failure to do so may cause
damage to the unit.
*
7
Cut the rear speaker leads of the car’s ISO connector and connect
them to the amplifier.
Parking brake wire (light green)
Провод стояночного тормоза (зеленого цвета)
Провід ручного гальма (ясно-зеленого кольору)
Parking brake switch (inside the car)
Переключатель стояночного тормоза (внутри автомобиля)
Перемикач ручного гальма (всередині автомобіля)
Parking brake
Стояночный тормоз
Ручне гальмо
Front speakers
Передние
громкоговорители
Передні гучномовці
C
При установке монитора в месте, не видном водителю
Подключить провод стояночного тормоза к металлу корпуса
или ходовой части автомобиля.
При встановленні монітора у місці, де його не може бачити
водій
З’єднайте провід ручного гальма з металічним корпусом або
шасі авто.
*
3
Не входит в комплект.
*
4
Провод внешнего устройства.
*
5
Кабель сигнала (не входит в комплект поставки).
*
6
Плотно прикрепите заземляющий провод к металлическому
кузову или шасси автомобиля—в месте, не покрытом краской
(если оно покрыто краской, удалите краску перед тем, как
прикреплять провод). Невыполнение этого требования может
привести к повреждению данного устройства.
*
7
Обрежьте выводы задних динамиков для разъема ISO
автомобиля и подсоедините их к усилителю.
*
3
Не входить до комплекту постачання цього пристрою.
*
4
Провідник зовнішнього пристрою.
*
5
Сигнальний шнур (не входить до комплекту постачання даного
пристрою).
*
6
Надійно прикрутіть провідник заземлення до металічного корпусу
або до шасі авто у місці, яке не має фарбового покриття (якщо воно
є, видаліть фарбу до підключення провідника). Невиконання цієї
вимоги може призвести до пошкодження пристрою.
*
7
Відключіть провідники задніх гучномовців від рознімання ISO,
що належить до авто, та з’єднайте їх із підсилювачем.
Y-connector
*
3
Разъем Y *
3
Y-рознімання (двійник) *
3
To the remote lead of other equipment or power aerial if any
К удаленному проводу другого оборудования или антенны
На провідник зовнішнього пристрою іншого обладнання або
на антену (якщо встановлена)
JVC Amplifier
JVC-усилитель
Підсилювач JVC
JVC Amplifier
JVC-усилитель
Підсилювач JVC
JVC Amplifier
JVC-усилитель
Підсилювач JVC
Front speakers (see diagram )
Передние громкоговорители (см. схему
)
Передні гучномовці (див. схему )
Rear speakers
Задние громкоговорители
Задні гучномовці
Subwoofer
Низкочастотный
динамик
Низькочастотний
динамік
Можно подключить усилители для обновления автомобильной
стереосистемы.
•
Подсоедините провод внешнего устройства (синий с белой
полосой) к проводу внешнего устройства другого оборудования
так, чтобы им можно было управлять с этого устройства.
• Отсоедините громкоговорители от данного
устройства, подключите их к усилителю. Оставьте
провода громкоговорителей данного устройства
неиспользованными.
