13
STEERING
WHEEL
REMOTE
KD-R647 KD-R641 / KD-R547 / KD-R541 /
KD-R449
Bleu clair/jaune
KD-R641
uniquement

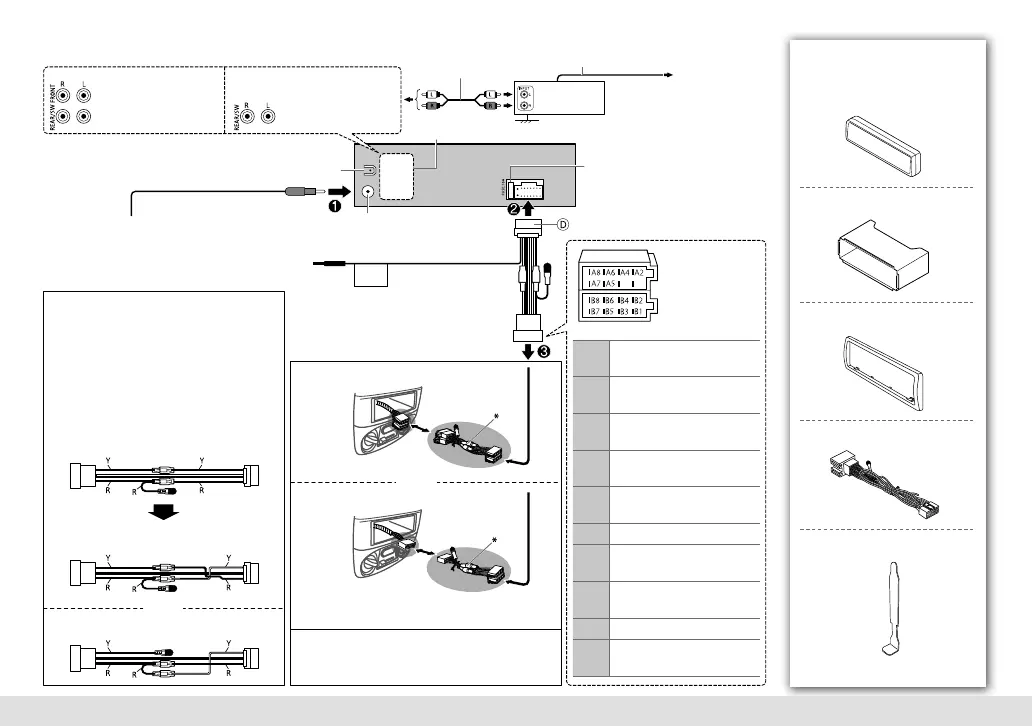

Connexions
Cordon de signal
(non fournie)
Fil de télécommande
(non fournie)
Borne arrière de masse
À l’adaptateur de télécommande volant
Fusible (10 A)
Le fil bleu/blanc du
faisceau de fils
D
Prise d’antenne
(Non disponible pour le
KD-R447 / KD-R443 / KD-R442 / KD-R441
)
JVC
Amplificateur
Liste des pièces pour
l’installation
( ×2 )
( ×1 )
( ×1 )
( ×1 )
( ×1 )
A
Façade
B
Manchon de montage
C
Plaque d’assemblage
D
Faisceau de fils
E
Clé d’extraction
Sortie avant
Sortie arrière/caisson de
grave
Sortie arrière/caisson de
grave
IMPORTANT: Un faisceau de fils personnalisé
(vendu séparément) qui est adapté à votre voiture est
recommandé pour la connexion.
Si votre voiture possède une prise ISO
Si votre voiture ne possède pas de prise ISO
( ou )
( ou )
Connecteur ISO
* Faisceau de fils personnalisé (vendu séparément)
Pour certaines automobiles VW/Audi ou
Opel (Vauxhall)
Vous aurez peut-être besoin de modifier le câblage
du cordon d’alimentation
D
fourni comme
montré sur l’illustration.
Si l’appareil ne se met pas sous tension avec le
câblage modifié 1, utilisez le câblage modifié 2 à
la place.
Y: Jaune R: Rouge
Câblage original
Câblage modifié 1
Câblage modifié 2
B1/B2
Violet
ª
/ Violet/Noir
·
:
Enceinte arrière (droit)
B3/B4
Gris
ª
/ Gris/Noir
·
:
Enceinte avant (droit)
B5/B6
Blanc
ª
/ Blanc/Noir
·
:
Enceinte avant (gauche)
B7/B8
Vert
ª
/ Vert/Noir
·
:
Enceinte arrière (gauche)
A2
Au système de téléphone
portable (marron)
A4 Jaune: Pile
A5
Bleu/blanc: Fil de
télécommande
A6
Orange/blanc: Éclairage de la
voiture
A7 Rouge: Allumage (ACC)
A8
Noir: Connexion à la terre
(masse)
FRANÇAIS
FR_KD-R647[E_EE].indd 13FR_KD-R647[E_EE].indd 13 2/27/13 9:21:00 AM2/27/13 9:21:00 AM
