20
ESPAÑOL
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
Cuando conecte a un amplificador externo, conecte
su cable de tierra al chasis del vehículo para evitar
daños en la unidad.

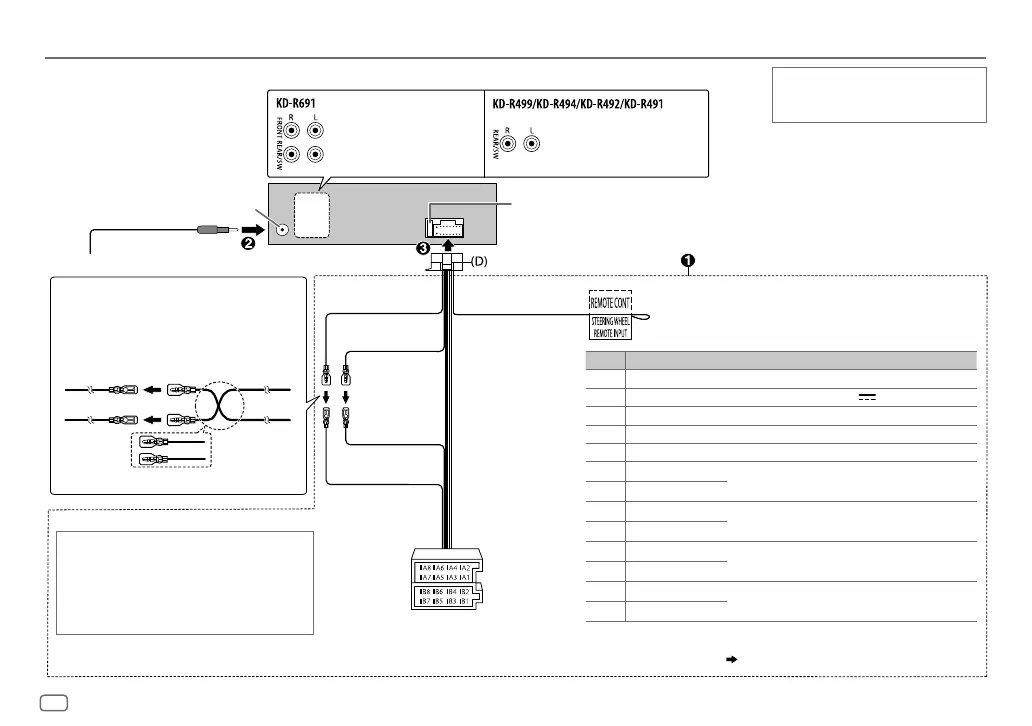

Conexión del cableado
Fusible (10 A)
Terminal de la antena
Luz azul/amarilla
(Cable del mando a
distancia para la dirección)
Al adaptador del mando a distancia del volante de la dirección
Amarillo (A4)
Rojo (A7)
Amarillo (Cable de la batería)
Patilla Color y función
A4 Amarillo : Batería
A5 Azul/blanco : Control de alimentación (12V
350mA)
A6 Naranja/blanco : Interruptor de control de las luces del automóvil
A7 Rojo : Encendido (ACC)
A8 Negro : Conexión a tierra (masa)
B1
Púrpura
]
: Altavoz trasero (derecho)
B2
Púrpura/negro
[
B3
Gris
]
: Altavoz delantero (derecho)
B4
Gris/negro
[
B5
Blanco
]
: Altavoz delantero (izquierdo)
B6
Blanco/negro
[
B7
Verde
]
: Altavoz trasero (izquierdo)
*
B8
Verde/negro
[
Unidad
Conexión de los conectores ISO en algunos
automóviles VW/Audi u Opel (Vauxhall)
Puede ser necesario modificar el cableado del mazo de
conductores suministrado, como se muestra a continuación.
Vehículo
A7 (Rojo)
Cable de
encendido (Rojo)
A4 (Amarillo)
Cableado predeterminado
Cable de la
batería (Amarillo)
*
También es posible conectar directamente un subwoofer sin el amplificador externo para
subwoofer. Para la configuración,

13 .
Conectores ISO
Si su vehículo no tiene un terminal ISO
Se recomienda instalar la unidad con un mazo de cables
disponible en el mercado que sea adecuado para su automóvil
y, para fines de seguridad, deje esta tarea en manos de
profesionales. Consulte con un distribuidor de productos de
audio para automóviles.
INSTALACIÓN/CONEXIÓN
Rojo (Cable de encendido)
Salida frontal
Salida posterior/subwoofer
Salida posterior/subwoofer
JS_JVC_KD_R691_E_SP.indd 20JS_JVC_KD_R691_E_SP.indd 20 21/7/2017 3:17:42 PM21/7/2017 3:17:42 PM
