JVC KD-R980BTS User Manual

ESPAÑOL
35
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
STEERING
WHEEL
REMOTE
Bloque de fusibles
del vehículo
Interruptor de encendido
Luz azul/amarilla
Azul/blanco: Al amplificador
Azul: A la antena motriz
Realice esta conexión si el mazo de conductores de fábrica de su
vehículo no incluye el cable del “interruptor de encendido de 12 V”.
Cable rojo separado

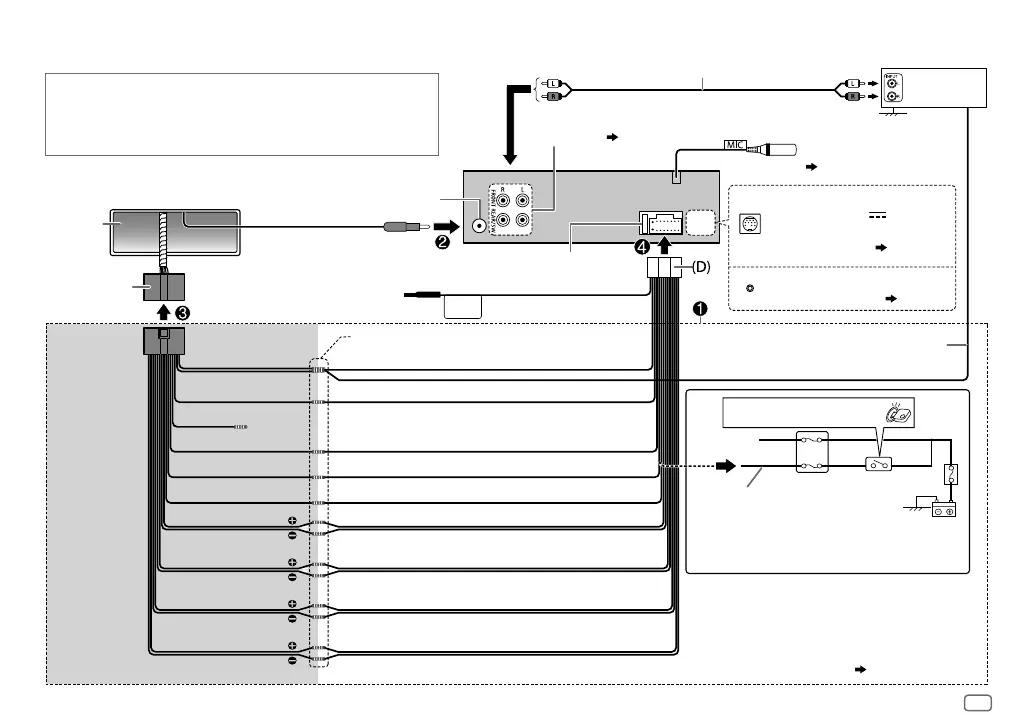

Conexión del cableado
Cable de señal (no suministrado)
Cable remoto (no suministrado)
Al adaptador del mando a
distancia del volante de la
dirección
Fusible (10 A)
Terminal de la antena
Amplificador de
JVC *
1
Mazo de cables de
fábrica (vehículo)
Negro: Tierra
Amarillo: Batería de 12 V
Blanco: Altavoz delantero/Para crossover de 3 vías: altavoz de rango medio (izquierdo)
Blanco/negro
Gris: Altavoz delantero/Para crossover de 3 vías: altavoz de rango medio (derecho)
Gris/negro
Púrpura: Altavoz trasero/Para crossover de 3 vías: Tweeter (derecho)
Púrpura/negro
Junte los cables del mismo color.
Rojo: Encendido de 12 V
Naranja/blanco: Iluminación
(Sin utilizar)
Azul/blanco: Remoto (200 mA máx.)
Para
KD-R980BTS :
MIC (terminal de entrada de micrófono)
( 14)
Para KD-R880BT :
Jack de entrada de micrófono
( 14)
Para KD-R980BTS :
Puerto de expansión (12 V
500mA)
Al sintonizador para vehículos SiriusXM opcional
(disponible en el mercado)
( 11)
Terminales de salida ( 34 )
Marrón
Verde: Altavoz trasero
*
2
/Para crossover de 3 vías: Tweeter (izquierdo)
Verde/negro
*
2
*
1
Para evitar daños a la unidad, conecte firmemente el cable
de conexión a masa del amplificador al chasis del vehículo.
*
2
También es posible conectar directamente un subwoofer
con este conductor sin el amplificador externo para
subwoofer. Para la configuración,
24 .
Mazo de conductores
personalizado
(adquirido por
separado)
IMPORTANTE
Se recomienda instalar la unidad con un mazo de cables disponible en el mercado que sea
adecuado para su automóvil y, para fines de seguridad, deje esta tarea en manos de profesionales.
Consulte con un distribuidor de productos de audio para automóviles.
Salpicadero
del vehículo
Conexión recomendada
JS_JVC_KD_R980BTS_K_SP.indd 35JS_JVC_KD_R980BTS_K_SP.indd 35 2/6/2016 11:52:28 AM2/6/2016 11:52:28 AM
