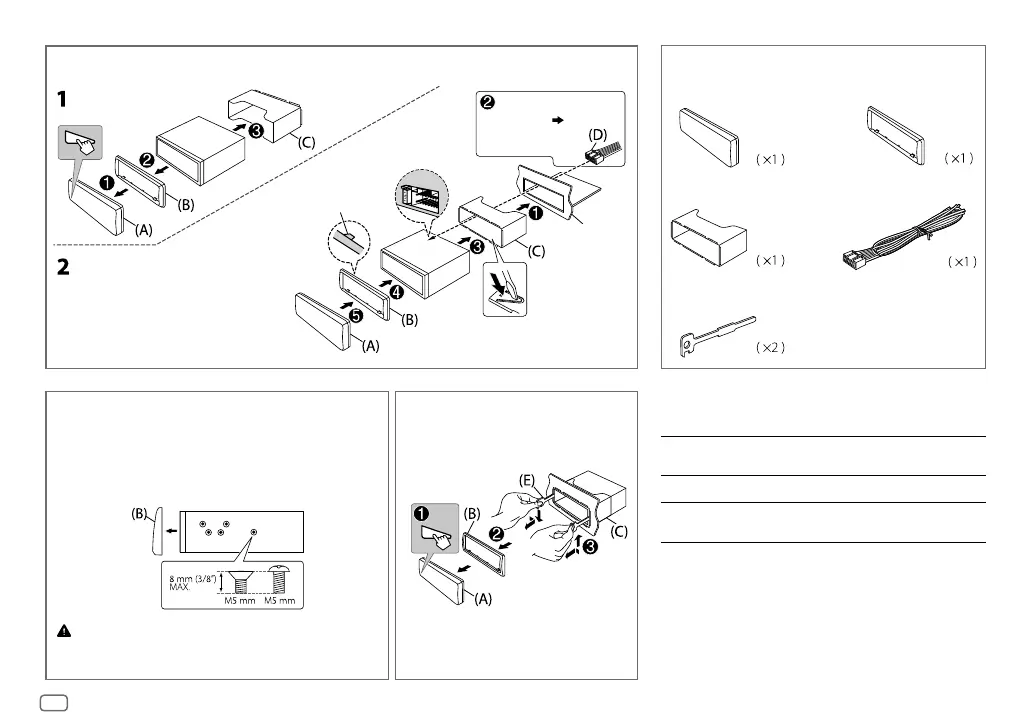

Comment retirer l’appareilLors d’une installation sans manchon de
montage
1 Retirez le manchon de montage et la plaque d’assemblage de l’appareil.
2 Alignez les entailles de l’appareil (des deux côtés) avec le support de
montage du véhicule et fixez l’appareil avec les vis (en vente dans le
commerce).
N’utiliser que les vis spécifiés. L’utilisation de vis incorrects peut endommager
l’appareil.
Installation de l’appareil (montage encastré)
Réalisez les connexions
nécessaires.
(  35)
Tordez les languettes appropriées pour
maintenir le manchon en place.
Crochet sur le côté supérieur
Orientez la plaque de
garniture de la façon
illustrée avant la fixation.
Tableau de bord
de votre voiture
Liste des pièces pour l’installation
(A) Façade
(C) Manchon de montage
(B) Plaque d’assemblage
(D) Faisceau de fils
(E) Clé d’extraction
Prises de sortie
Pour le réglage de transition 2 voies
FRONT
REAR/SW
: Sortie avant
: Sortie arrière/caisson de grave
Pour le réglage de transition 3 voies
FRONT
REAR/SW
: Sortie de l’enceinte des médiums
: Sortie de l’enceinte des graves
