DEUTSCH
31
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
(A)
Frontblende

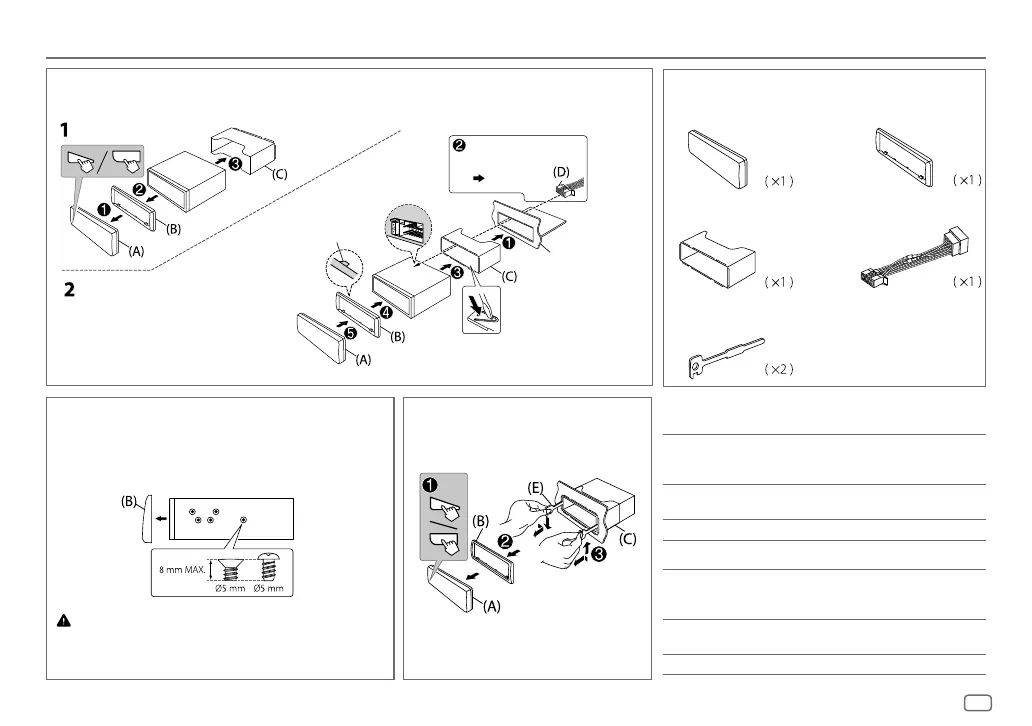

EINBAU/ANSCHLUSS
Entfernen der EinheitBeim Einbau des Geräts ohne Einbauhalterung
1
Nehmen Sie die Einbauhalterung und den Frontrahmen vom Gerät ab.
2
Richten Sie die Öffnungen am Gerät (an beiden Seiten) mit der
Befestigungskonsole am Fahrzeug aus und sichern Sie das Gerät mit
Schrauben (im Handel erhältlich).
Verwenden Sie nur die vorgeschriebenen Schrauben. Durch Verwendung falscher
Schrauben kann das Gerät beschädigt werden.
Einbau der Einheit (Einbau im Armaturenbrett)
Führen Sie die erforderliche
Verkabelung aus.
( 32)
Die geeigneten Zapfen biegen, um die
Manschette sicher festzuhalten.
Haken auf der Oberseite
Richten Sie den Frontrahmen
vor dem Anbringen aus, wie in
der Abbildung gezeigt.
Armaturenbrett Ihres
Autos
Teileliste für den Einbau
(C)
Einbauhalterung
(B)
Frontrahmen
(D)
Kabelbaum
(E)
Ausziehschlüssel
Ausgangsklemmen
Für 2-Wege-Übergangseinstellung
3 Paare REAR
FRONT
SW
:
Hinterer Ausgang
:
Vorderer Ausgang
:
Subwoofer-Ausgang
2 Paare FRONT
REAR/SW
:
Vorderer Ausgang
:
Hinterer/Subwoofer-Ausgang
1 Paar REAR/SW
:
Hinterer/Subwoofer-Ausgang
Für 3-Wege-Übergangseinstellung
3 Paare REAR
FRONT
SW
:
Hochtöner-Ausgang
:
Mittelbereich-Ausgang
:
Tieftöner-Ausgang
2 Paare FRONT
REAR/SW
:
Mittelbereich-Ausgang
:
Tieftöner-Ausgang
1 Paar REAR/SW
:
Tieftöner-Ausgang
