4

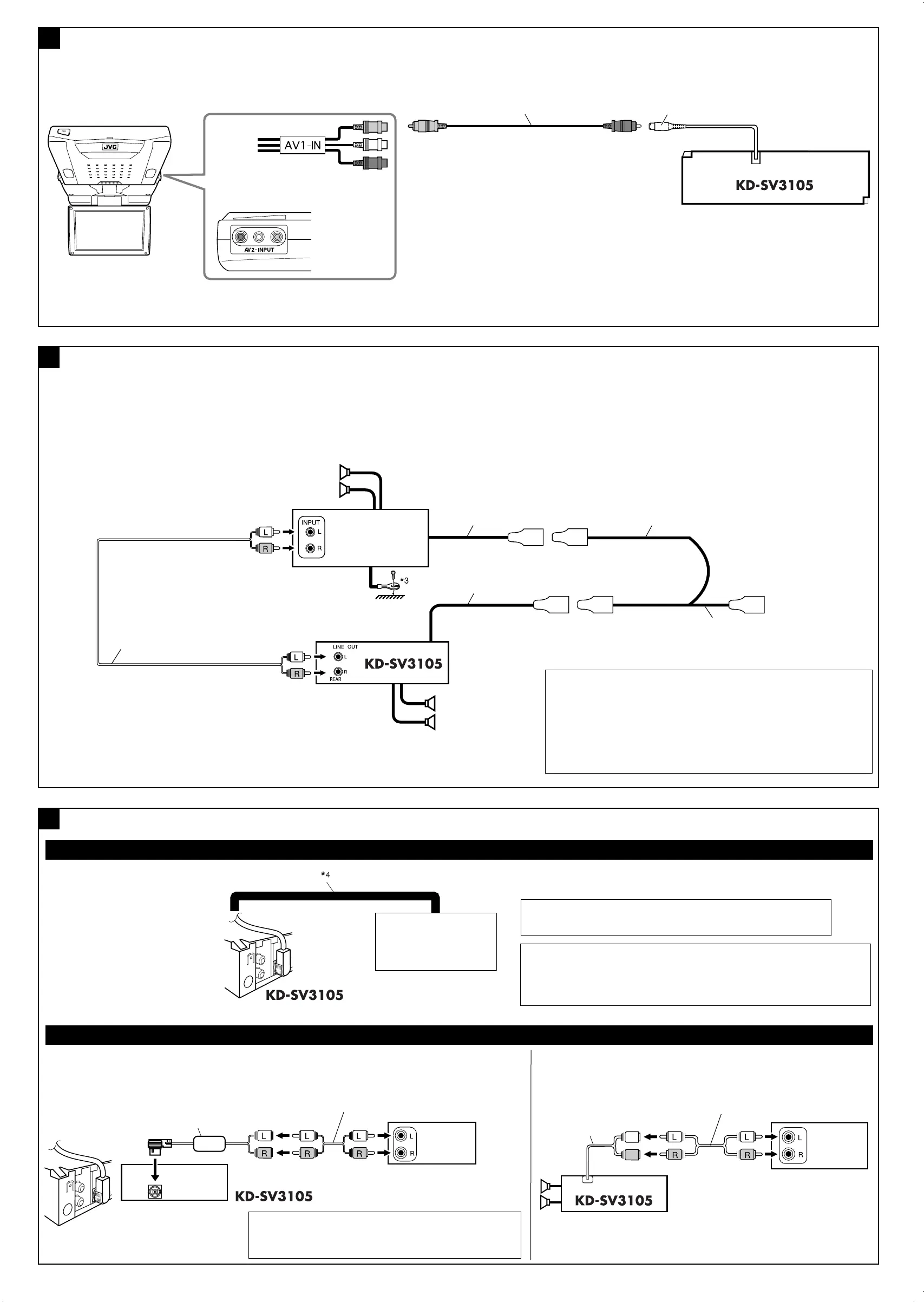

Connecting the monitor / Menyambung monitor
D
E
Connecting the external amplifier / Penyambungan penguat luar
You can connect amplifier to upgrade your car stereo system.
• Connect the remote lead (blue with white stripe) to the remote lead of the other equipment
so that it can be controlled through this unit.
• Disconnect the speakers from this unit, connect them to the amplifier. Leave the
speaker leads of this unit unused.
To the remote lead of other equipment or auto antenna if any
Ke ujung jauh dari peralatan lain atau antena otomatis jika ada
Y-connector (not supplied for this unit)
Konektor Y (tidak disuplai untuk alat penerima ini)
Remote lead
Ujung jauh
Signal cord (not supplied for this unit)
Kabel sinyal (tidak disuplai untuk alat
penerima ini)
Rear speakers
Speker-speker belakang
JVC Amplifier
Penguat JVC
Front speakers
Speker-speker depan
Remote lead (blue with white stripe)
Ujung jauh (biru dengan strip putih)
*
3
Firmly attach the ground wire to the metallic body or to the chassis
of the car—to the place not coated with paint (if coated with paint,
remove the paint before attaching the wire). Failure to do so may
cause damage to the unit.
*
3
Pasangkan dengan kuat kabel tanah ke bodi besi atau ke casis
dari mobil—pada tempat yang tidak dilapisi cat (jika dilapisi cat,
hilangkan cat sebelum memasang kabel). Kegagalan melakukan ini
mungkin menyebabkan kerusakan pada alat penerima tersebut.
JVC CD changer / CD changer JVC
CAUTION /
PERINGATAN
:
• Before connecting the CD changer, make sure that the unit is turned off.
• Sebelum menyambungkan CD changer, pastikan bahwa alat penerima
sudah dimatikan.
*
4
Connecting cord supplied for your CD changer
*
4
Penyambung sinyal disuplai untuk CD changer anda
F
Connecting the external components / Menyambung komponen luar
• Refer also to page 15 of the
INSTRUCTIONS.
• Lihat juga ke halaman 15 dari
BUKU PETUNJUK.
JVC CD changer
CD changer JVC
External component / Komponen luar
KS-U57*
5
CD changer jack
Konektor CD changer
LINE IN
Set external input to “EXT IN” (See page 24 of the INSTRUCTIONS.)
Aturlah input eksternal ke “EXT IN” (Lihat halaman 24 dari BUKU PETUNJUK.)
*
5
Line Input Adapter KS-U57 (not supplied for this unit)
*
5
Adapter Jalur Masukan KS-U57 (tidak disuplai untuk alat
penerima ini)
External component
Komponen luar
External component
Komponen luar
Before connecting the monitor, make sure the unit is turned off.
Sebelum menghubungkan monitor, pastikan unit ini telah dimatikan.
Video cord (not supplied)
Kabel video (tidak disuplai)
VIDEO OUT
Or / Atau
Rear side
Sisi belakang
KV-MR9010
9-INCH WIDESCREEN MONITOR
(not supplied)
MONITOR LAYAR LEBAR 9 INCI
(tidak disuplai)
Anda dapat menyambungkan penguat-penguat untuk meningkatkan sistem stereo mobil
anda.
• Sambungkan ujung jauh (biru dengan strip putih) ke ujung jauh dari peralatan lain sehingga
dapat dikontrol melalui alat penerima ini.
• Putuskan sambungan speker-speker dari alat penerima ini, sambungkan ini ke
penguat. Biarkan ujung speker dari alat penerima ini tidak digunakan.
Signal cord (not supplied for this unit)
Kabel sinyal (tidak disuplai untuk alat penerima ini)
Signal cord (not supplied for this unit)
Kabel sinyal (tidak disuplai untuk alat penerima ini)
