ESPAÑOL
35
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
Instalación/Conexión
Cuando conecte a un amplificador externo, conecte su
cable de tierra al chasis del vehículo para evitar daños
en la unidad.

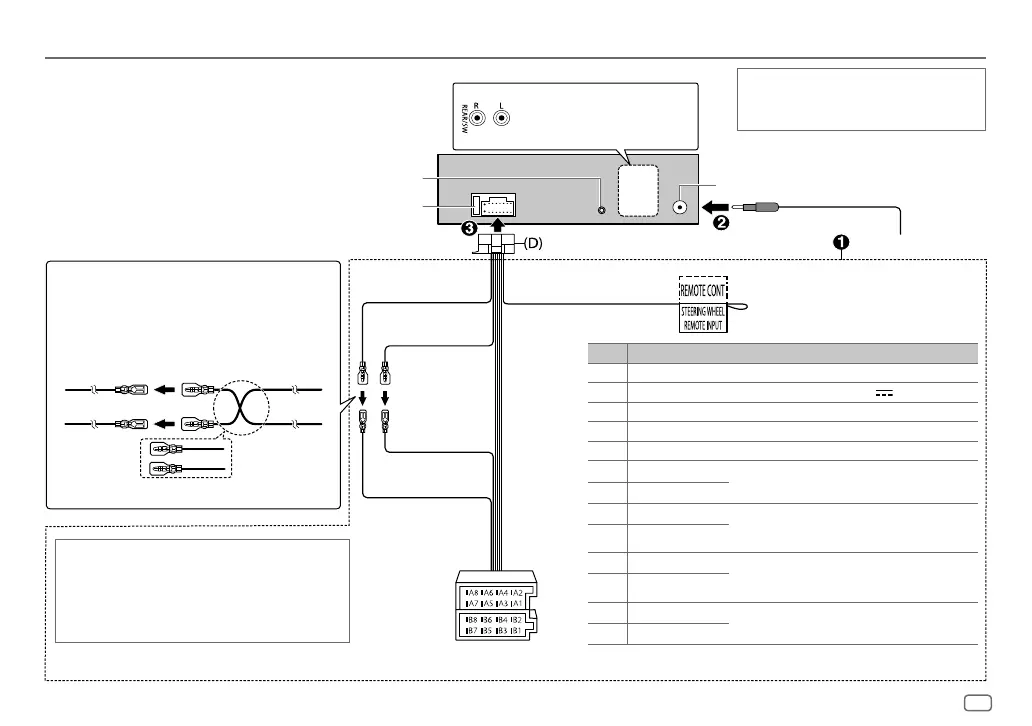

Conexión del cableado
Jack de entrada de micrófono (Página13)
Fusible (10 A)
Terminal de la antena
Al adaptador del mando a distancia del volante de
la dirección
Amarillo (A4)
Rojo (A7)
Amarillo (Cable de la batería)
Patilla Color y función
A4 Amarillo : Batería
A5 Azul/blanco : Control de alimentación (12V
350mA)
A6 Naranja/blanco : Interruptor de control de las luces del automóvil
A7 Rojo : Encendido (ACC)
A8 Negro : Conexión a tierra (masa)
B1
Púrpura
]
: Altavoz trasero (derecho)
Para crossover de 3 vías: Tweeter (derecho)
B2
Púrpura/negro
[
B3
Gris
]
: Altavoz delantero (derecho)
Para crossover de 3 vías: Altavoz de rango medio
(derecho)
B4
Gris/negro
[
B5
Blanco
]
: Altavoz delantero (izquierdo)
Para crossover de 3 vías: Altavoz de rango medio
(izquierdo)
B6
Blanco/negro
[
B7
Verde
]
: Altavoz trasero (izquierdo)*
Para crossover de 3 vías: Tweeter (izquierdo)
B8
Verde/negro
[
* También es posible conectar directamente un subwoofer sin el amplificador externo para
subwoofer. Para la configuración, consulte la página24.
Unidad
Conexión de los conectores ISO en algunos
automóviles VW/Audi u Opel (Vauxhall)
Puede ser necesario modificar el cableado del mazo de
conductores suministrado, como se muestra a continuación.
Vehículo
A7 (Rojo)
Cable de encendido
(Rojo)
A4 (Amarillo)
Cableado predeterminado
Cable de la batería
(Amarillo)
Conectores ISO
Si su vehículo no tiene un terminal ISO
Se recomienda instalar la unidad con un mazo de cables
disponible en el mercado que sea adecuado para su automóvil
y, para fines de seguridad, deje esta tarea en manos de
profesionales. Consulte con un distribuidor de productos de audio
para automóviles.
Rojo (Cable de encendido)
Luz azul/amarilla
(Cable del mando a distancia para
la dirección)
Salida posterior/subwoofer/
crossover de 3 vías: Salida del woofer
