3
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)

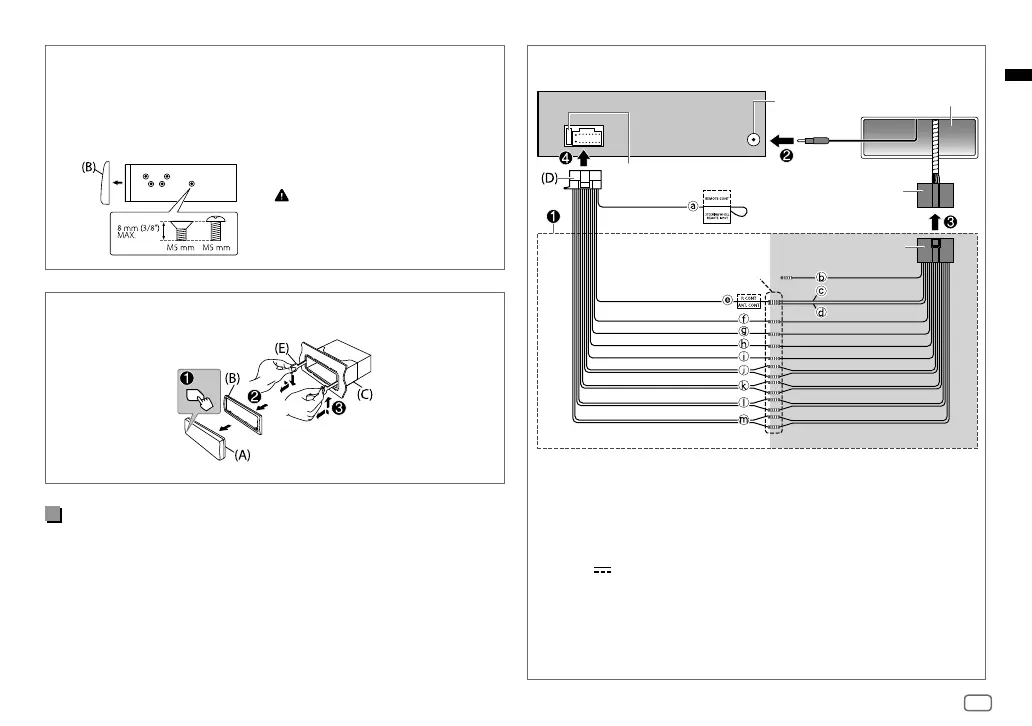

Connexions
a Bleu clair/jaune: À l’adaptateur
de télécommande volant
b Marron (non utilisé)
c Bleu: À l’antenne alimentée
d Bleu/blanc: À l’amplificateur
e Bleu/blanc: Télécommande
(12 V
350mA)
f Orange/blanc: Éclairage
g Jaune: Batterie 12 V
h Rouge: Allumage 12V
i Noir: Masse
j Gris ª, Gris/noir ·:
Enceinte avant (droite)
k Blanc ª, Blanc/noir ·:
Enceinte avant (gauche)
l Violet ª, Violet/noir ·:
Enceinte arrière (droite)
m Vert ª, Vert/noir ·:
Enceinte arrière (gauche)
Retrait de l’appareil
Installation de l’appareil (sans le manchon de montage)
1 Retirez le manchon de montage et la plaque de garniture de l’appareil.
2 Alignez les entailles de l’appareil (des deux côtés) avec le support de
montage du véhicule et fixez l’appareil avec les vis (en vente dans le
commerce).
Liste de pièces (fourni)
(A) Façade (×1)
(B) Plaque de garniture (×1)
(C) Manchon de montage (×1)
(D) Faisceau de fils (×1)
(E) Clé d’extraction (×2)
N’utiliser que les vis spécifiés.
L’utilisation de vis incorrects peut
endommager l’appareil.
Joignez les fils de même
couleur ensemble.
Faisceau de fils personnalisé
(vendu séparément)
Tableau de bord
du véhicule
Connexion recommandée
Faisceau de câbles
de l’usine (véhicule)
Borne de l’antenne
Fusible (10 A)
KD_T92MBS_K_B5K-0863-00_FR.indd 3KD_T92MBS_K_B5K-0863-00_FR.indd 3 26/7/2021 9:06:37 AM26/7/2021 9:06:37 AM
