JVC KD-X262 Quick Start Guide

3
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
Entfernen der Einheit
Installieren der Einheit (ohne die Einbauhalterung)
1 Nehmen Sie die Einbauhalterung und den Frontrahmen vom Gerät ab.
2 Richten Sie die Öffnungen am Gerät (an beiden Seiten) mit der
Befestigungskonsole am Fahrzeug aus und sichern Sie das Gerät mit
Schrauben (im Handel erhältlich).
Teileliste (mitgeliefert)
(A) Frontblende (×1)
(B) Frontrahmen (×1)
(C) Einbauhalterung (×1)
(D) Kabelbaum (×1)
(E) Ausziehschlüssel (×2)
Verwenden Sie nur die
vorgeschriebenen Schrauben. Durch
Verwendung falscher Schrauben kann
das Gerät beschädigt werden.

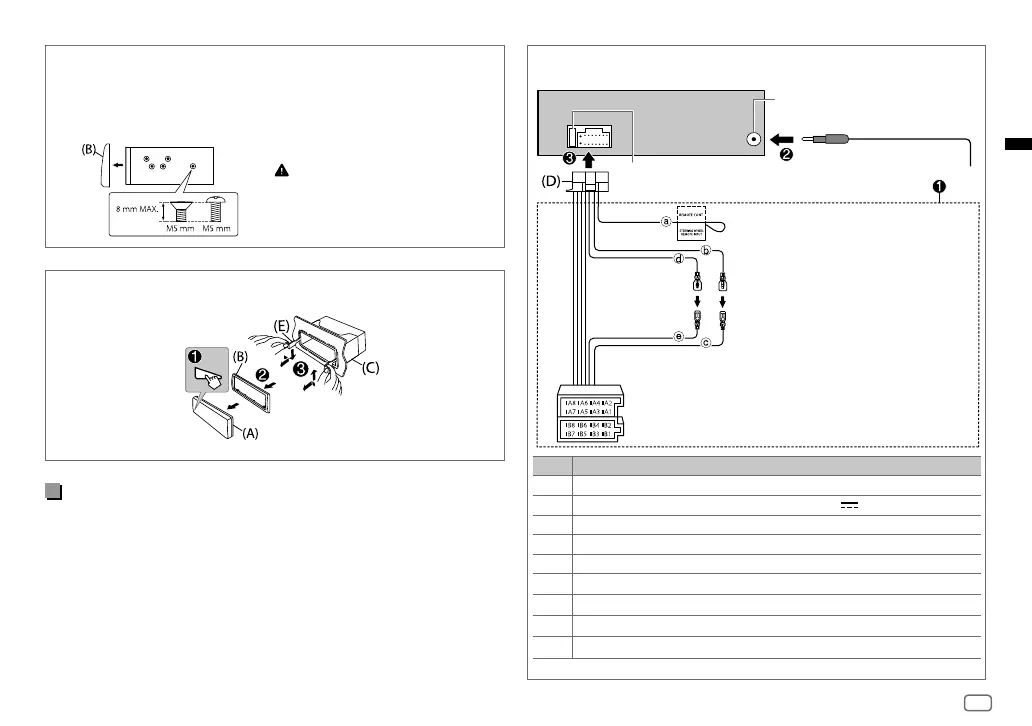

Verdrahtungsanschluss
Antennenanschluss
Sicherung (10 A)
Stift Farbe und Funktion
A4 Gelb : Batterie
A5 Blau/Weiß : Stromsteuerung (12V
350mA)
A6 Orangefarben/Weiß : Auto-Lichtreglerschalter
A7 Rot : Zündung (ACC)
A8 Schwarz : Erdungsanschluss (Masse)
B1, B2
Lila
], Lila/Schwarz [
: Hinterer Lautsprecher (rechts)
B3, B4
Grau
], Grau/Schwarz [
: Vorderer Lautsprecher (rechts)
B5, B6
Weiß
], Weiß/Schwarz [
: Vorderer Lautsprecher (links)
B7, B8
Grün
], Grün/Schwarz [
: Hinterer Lautsprecher (links)
a Hellblau/Gelb: Zum Lenkrad-
Fernbedienungsadapter
b Gelb: Batteriekabel
c Gelb: A4
d Rot: Zündkabel
e Rot: A7
ISO-Anschlüsse
