ESPAÑOL
45
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
* También es posible conectar
directamente un subwoofer
con este conductor sin el
amplificador externo para
subwoofer. Para la configuración,
consulte la página32.

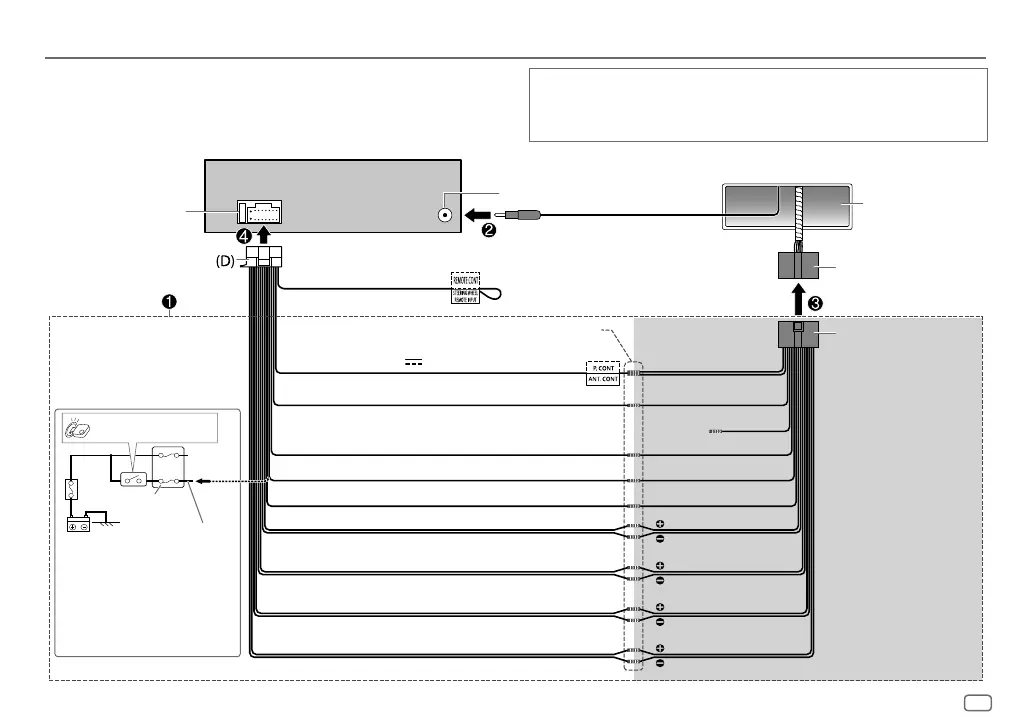

Conexión del cableado
Bloque de fusibles
del vehículo
Interruptor de encendido
Azul/blanco: Al amplificador
Azul: A la antena motriz
Realice esta conexión si el mazo de
conductores de fábrica de su vehículo
no incluye el cable del “interruptor de
encendido de 12 V”.
Cable rojo separado
Fusible (10 A)
Terminal de la antena
Mazo de cables de
fábrica (vehículo)
Salpicadero
del vehículo
Negro: Tierra
Blanco: Altavoz delantero/Para crossover de 3 vías: Altavoz de rango medio (izquierdo)
Blanco/negro
Gris: Altavoz delantero/Para crossover de 3 vías: Altavoz de rango medio (derecho)
Gris/negro
Verde: Altavoz trasero */Para crossover de 3 vías: Tweeter (izquierdo)
Verde/negro *
Púrpura: Altavoz trasero/Para crossover de 3 vías: Tweeter (derecho)
Púrpura/negro
Junte los cables del mismo color.
Rojo: Encendido de 12 V
Naranja/blanco: Iluminación
Azul/blanco: Remoto (12V
350mA)
Luz azul/amarilla
Al adaptador del mando a distancia
del volante de la dirección
Mazo de conductores
personalizado
(adquirido por separado)
Conexión recomendada
IMPORTANTE
Se recomienda instalar la unidad con un mazo de cables disponible en el mercado que sea adecuado
para su automóvil y, para fines de seguridad, deje esta tarea en manos de profesionales. Consulte con
un distribuidor de productos de audio para automóviles.
(Sin utilizar)
Marrón
Amarillo: Batería de 12 V
Instalación/Conexión
JS_JVC_KD_X470BHS_K_SP.indd 45JS_JVC_KD_X470BHS_K_SP.indd 45 22/7/2019 9:33:36 AM22/7/2019 9:33:36 AM
