FRANÇAIS
30
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)

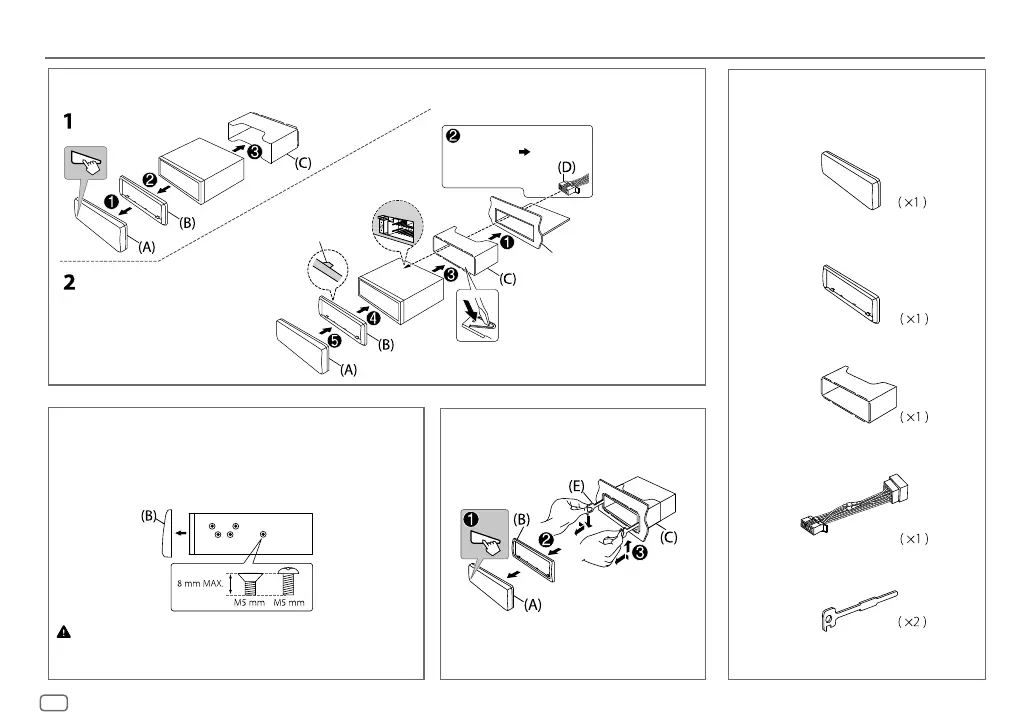

INSTALLATION/RACCORDEMENT
Comment retirer l’appareil
Lors d’une installation sans manchon de montage
1
Retirez le manchon de montage et la plaque d’assemblage de l’appareil.
2
Alignez les entailles de l’appareil (des deux côtés) avec le support de montage du
véhicule et fixez l’appareil avec les vis (en vente dans le commerce).
N’utiliser que les vis spécifiés. L’utilisation de vis incorrects peut endommager l’appareil.
Installation de l’appareil (montage encastré) Liste des pièces pour l’installation
(C)
Manchon de montage
(B)
Plaque d’assemblage
(D)
Faisceau de fils
(E)
Clé d’extraction
(A)
Façade
Réalisez les connexions
nécessaires.
( 31)
Tordez les languettes appropriées pour
maintenir le manchon en place.
Crochet sur le côté supérieur
Orientez la plaque de
garniture de la façon illustrée
avant la fixation.
Tableau de bord de
votre voiture
JS_JVC_KD-X441DBT_E_FR.indd 30JS_JVC_KD-X441DBT_E_FR.indd 30 6/12/2016 5:27:41 PM6/12/2016 5:27:41 PM
