Bei Anschluss an einen externen Verstärker
schließen Sie dessen Massedraht an der
Autokarosserie an, um Beschädigung des Geräts
zu vermeiden.

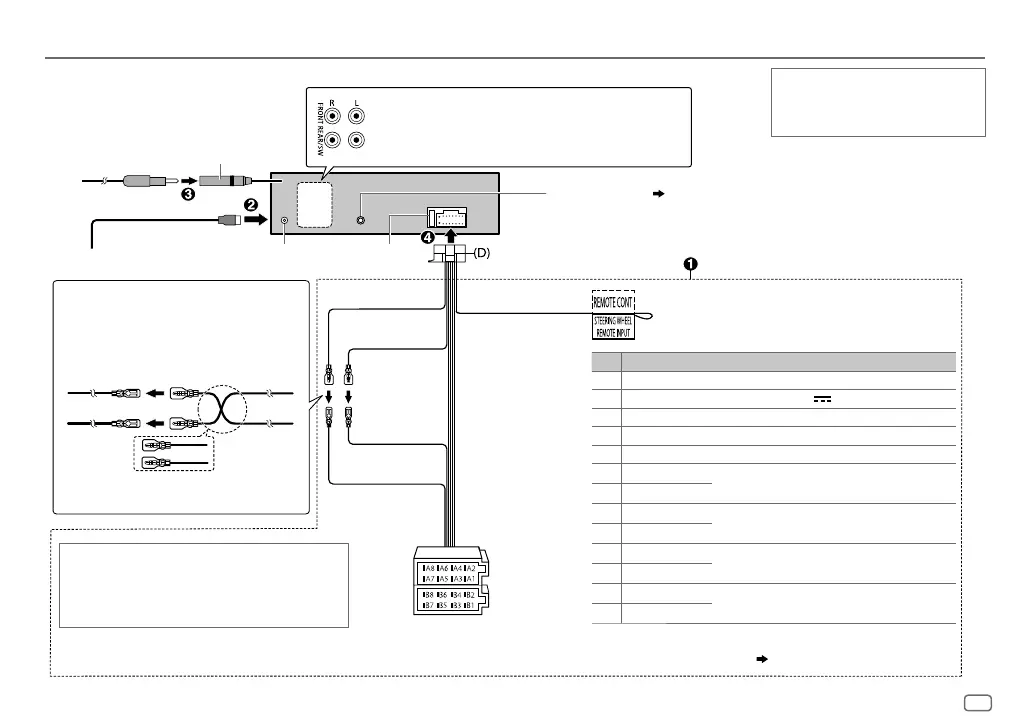

Verdrahtungsanschluss
Sicherung (10 A)
Hellblau/Gelb
(Lekungs-Fernbedienungskabel)
Zum Lenkrad-Fernbedienungsadapter
Gelb (A4)
Rot (A7)
Gelb (Batteriekabel)
Gerät
Anschluss des ISO-Anschlusses an manche
VW/Audi oder Opel (Vauxhall) Automobile
Sie müssen möglicherweise die Verkabelung des mitgelieferten
Kabelbaums modifizieren, wie unten gezeigt.
Fahrzeug
A7 (Rot) Zündkabel (Rot)
A4 (Gelb)
Standardverkabelung
Batteriekabel
(Gelb)
ISO-Anschlüsse
Wenn Ihr Fahrzeug KEINEN ISO-Anschluss hat
Wir empfehlen, die Einheit mit einem im Handel erhältlichen, für Ihr
Fahrzeug ausgelegten Kabelbaum zu installieren und diese Arbeit zur
Ihrer eigenen Sicherheit von qualifizierten Fachleuten ausführen zu
lassen. Lassen Sie sich von Ihrem Autoradiohändler beraten.
EINBAU/ANSCHLUSS
Rot (Zündkabel)
Vorderer/Hinterer/Subwoofer-Ausgang
Für 3-Wege-Übergang: Mitteltöner/Tieftöner-Ausgang
Mikrofoneingangsbuchse
( 11)
DAB-Antennenbuchse
(SMB-Anschluss)
Antennen-Eingangsklemme (für FM/AM)
Stift Farbe und Funktion
A4 Gelb : Batterie
A5 Blau/Weiß : Stromsteuerung (12V
350mA)
A6 Orangefarben/Weiß : Auto-Lichtreglerschalter
A7 Rot : Zündung (ACC)
A8 Schwarz : Erdungsanschluss (Masse)
B1
Lila
]
: Hinterer Lautsprecher (rechts)
Für 3-Wege-Übergang: Hochtöner (rechts)
B2
Lila/Schwarz
[
B3
Grau
]
: Vorderer Lautsprecher (rechts)
Für 3-Wege-Übergang: Mitteltöner (rechts)
B4
Grau/Schwarz
[
B5
Weiß
]
: Vorderer Lautsprecher (links)
Für 3-Wege-Übergang: Mitteltöner (links)
B6
Weiß/Schwarz
[
B7
Grün
]
: Hinterer Lautsprecher (links)
*
Für 3-Wege-Übergang: Hochtöner (links)
B8
Grün/Schwarz
[
*
Sie können auch einen Subwoofer-Lautsprecher direkt ohne einen externen Subwoofer-
Verstärker anschließen. Für Einstellung,
20 .
