中文 43
連接/安裝連接/安裝
V 注意
將本機安裝至汽車的儀錶盤。
在使用本機時和剛結束使用本機後切勿觸摸本
機的金屬部分。散熱片和外殼等金屬部分會變
得很燙。
R 用於安裝的附件
1 配線束 x 1
2 裝飾框 x 1
3 延長線（2 m）x 1
4 圓頭螺絲（M5 x 8 mm）x 6
5 平頭螺絲（M5 x 8 mm）x 6
6 麥克風（3 m）x 1 *
* 僅對應 KW-V41BT/KW-V21BT。
R 安裝步驟
1 為了防止短路，請拔出點火開關鑰匙，
并拔開
· 電池。
2 為各個裝置正確連接輸入和輸出線。
3 連接配線束的揚聲器導線。
4 按以下順序連接配線束：接地，電池，
點火開關。
5 將配線束連接至本機。
6 將本機安裝在車內。
7 重新連接 · 電池。
8 按重置鍵。
9 配置 <Initial Settings>。（第 4 頁）

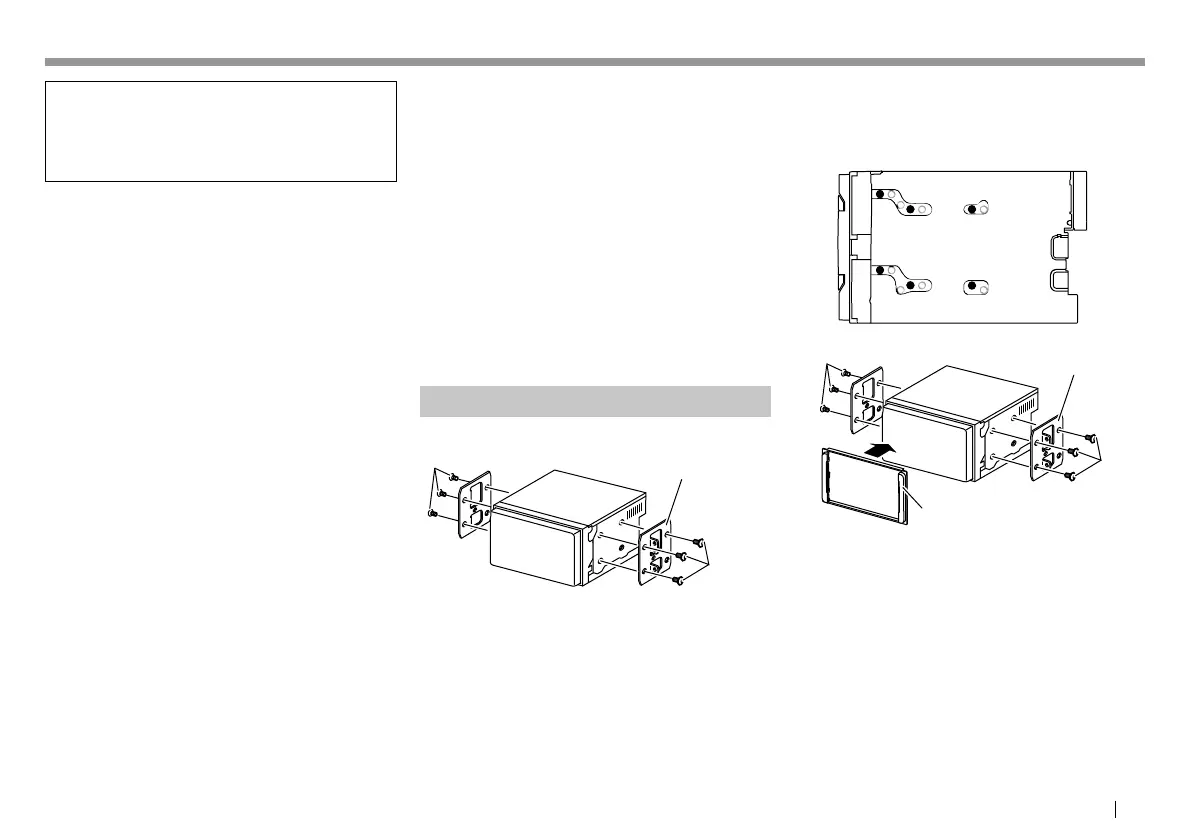

安裝本機
R 使用從汽車拆卸的裝配架安裝本機
汽車裝配架
4 或 5
4 或 5
• 選擇適合裝配架的螺絲型號：平頭螺絲（4）或
圓頭螺絲（5）。
R 在豐田汽車上安裝
使用附帶的螺絲（5）安裝在汽車裝配架上。使用
與汽車裝配架匹配的安裝孔（A 或 B）。然後，安
裝裝飾框（2）。
A/B
A/B
A
A
B
B
汽車裝配架
2
5
5
