JVC LT-32A210 - Raccordement À Lantenne

11
FRANÇAIS

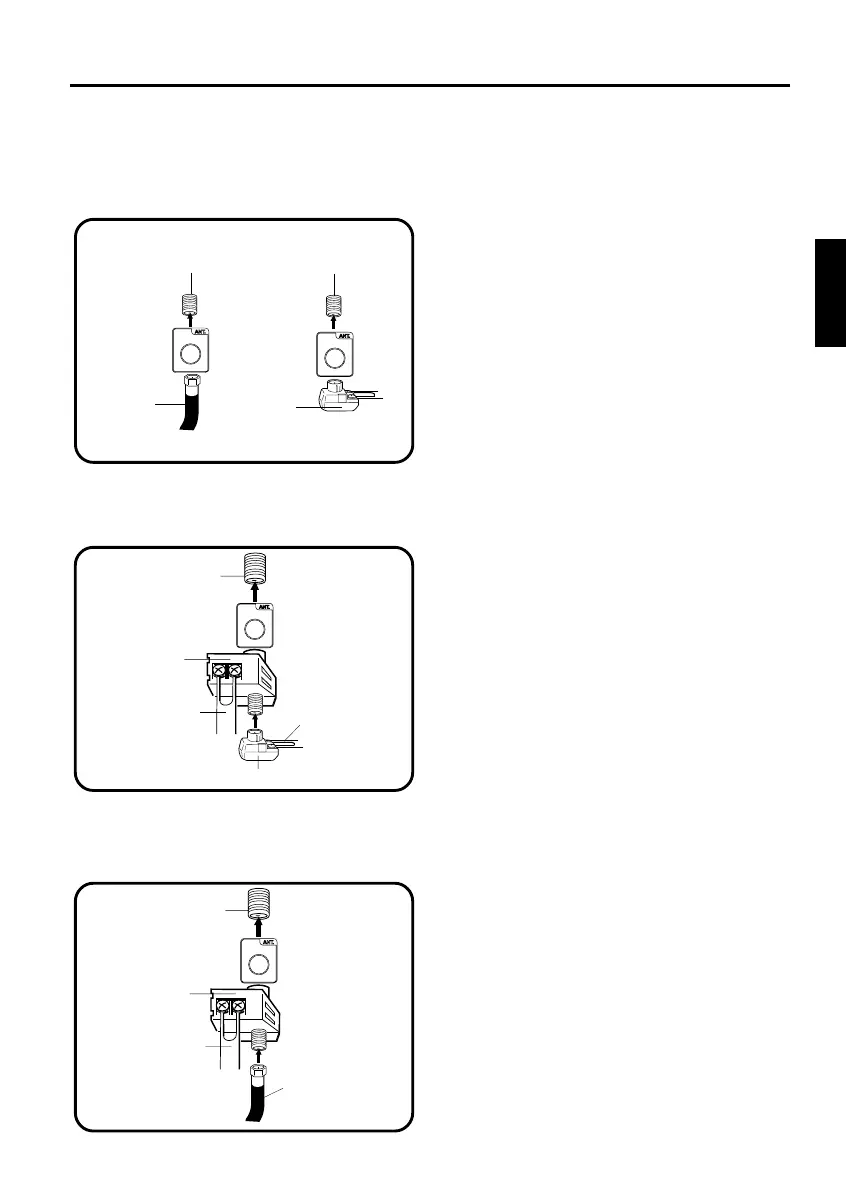

Raccordement à l’antenne
Si vous utilisez une antenne intérieure ou extérieure, suivez les directives ci-dessous, selon le type
d’antenne que vous employez. Si vous êtes abonné à un service de câblodistribution, voyez les
consignes de raccordement à la page 12.
Antenne VHF/UHF combinée (câbles à conducteurs jumelés VHF et UHF distincts
de 300 ohms)
Antenne VHF/UHF combinée (câble unique de 75 ohms ou câble à conducteurs
jumelés de 300 ohms)
Antennes VHF/UHF séparées (câble VHF de 75 ohms et câbles à conducteurs
jumelés UHF de 300 ohms)
Raccordez le câble de 75 ohms de l’antenne
combinée VHF/UHF à la borne de raccordement
d’antenne.
Si votre antenne VHF/UHF combinée est dotée
d’un câble à conducteurs jumelés de 300 ohms,
il peut être nécessaire d’utiliser un transformateur
d’adaptation 300/75 ohms.
Raccordez le câble à conducteurs jumelés UHF
de 300 ohms à un multiplexeur (non compris).
Raccordez le câble à conducteurs jumelés VHF
de 300 ohms au transformateur d’adaptation
300/75 ohms. Raccordez le transformateur au
multiplexeur, puis branchez le multiplexeur sur la
borne d’antenne.
Raccordez le câble VHF de 75 ohms et le câble
à conducteurs jumelés UHF de 300 ohms au
multiplexeur (non compris) et branchez ce dernier
sur la borne d’antenne.
Câble
coaxial
de 75 ohms
Transformateur
d’adaptation
300/75 ohms
Borne de
raccordement
d’antenne
Borne de
raccordement
d’antenne
Transformateur d’adaptation 300/75 ohms
UHF 300 ohms
VHF 300 ohms
Borne de
raccordement
d’antenne
Multiplexeur
VHF 75 ohms
Borne de
raccordement
d’antenne
Multiplexeur
UHF 300 ohms
