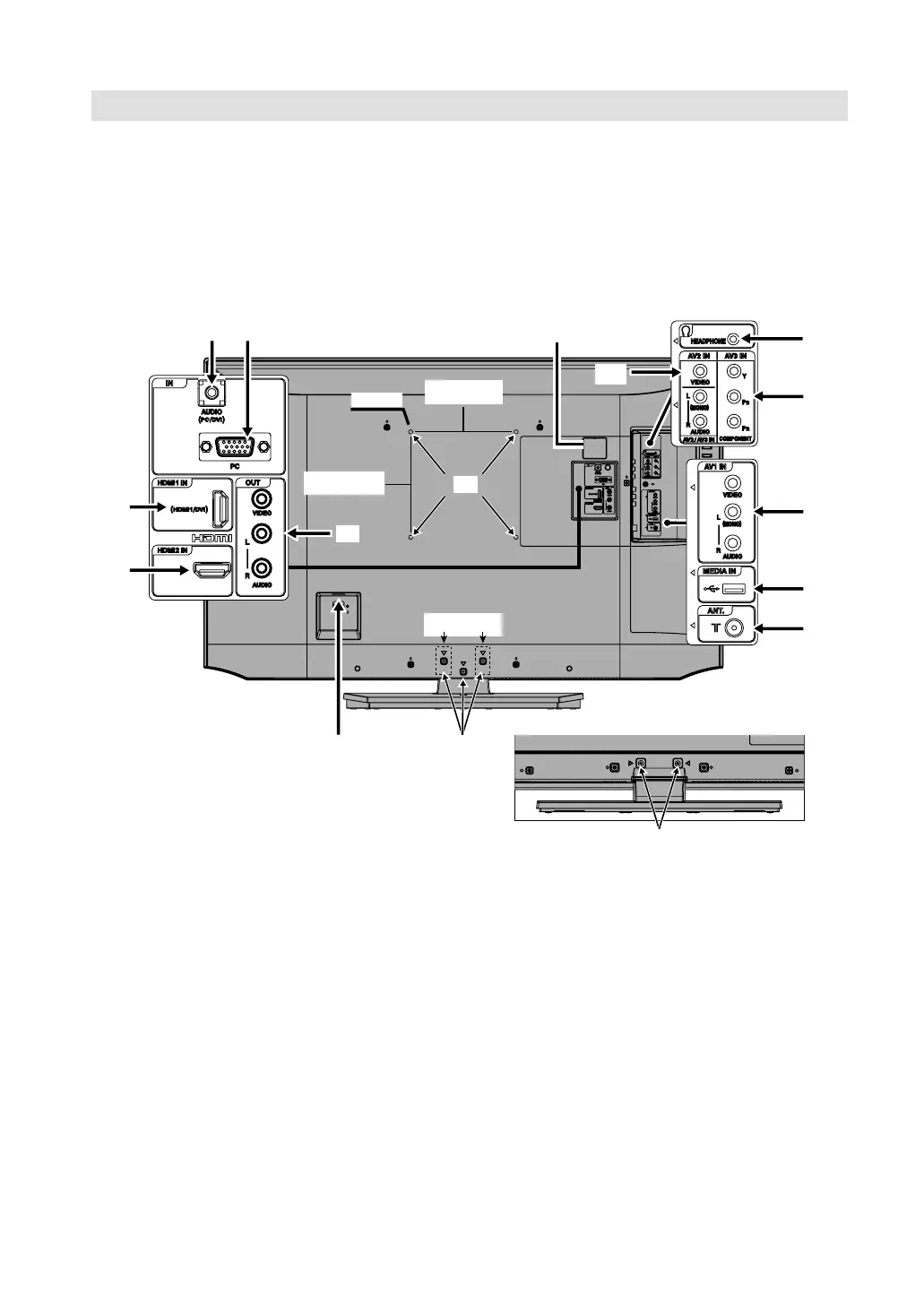

Входы и выходы для внешних соединений
Примечание: Перед подключением других устройств:
Чтобы избежать потенциального повреждения устройства при подключении, убедитесь, что все
элементы выключены и отключены от источников питания.
Выполните требуемую процедуру подключения.
По окончании установки соединения повторно подключите источник питания к устройству и
включите его.
Подключите антенну, как показано ниже (E). Процесс подключения к прочему оборудованию более
подробно описан на
стр. 18-19. Если у вас возникли проблемы с приемом каналов, проконсультируйтесь со
специалистом по антеннам.
•
•
•
(A)
Разъем для HEADPHONE: Подключите наушники с использованием мини-штекера (3,5 мм) в данный разъем.
(B) Вход AV3: Вход для COMPONENT-сигнала. См стр.19.
(C) Вход AV1/AV2: Вход для аналогового AV-сигнала (композитный) См. стр. 18.
Примечание:
Вход AUDIO AV2 используется совместно со входом COMPONENT AUDIO.
(D) Вход USB: См стр.15.
(E) Вход ANT.: Осуществите подключение к аналоговому кабельному соединению.
(F) Вход AUDIO PC/DVI: См стр.17.
(G) Вход PC (ПК): См стр.17.
(H) AV-выход: Выходной аналоговый AV-сигнал (композитный), см. стр. 19.
(I) Вход HDMI1/DVI/HDMI2: См стр.17.
(J)
Чтобы разместить телевизор на стене, удалите данные винты, а затем снимите подставку.
Перед выполнением работ расстелите мягкую ткань, на которую разместите телевизор.
(K)
Источник питания: Подключайте кабель питания только к источнику питания переменного тока 110-
240В/50/60Гц — не пытайтесь осуществить подключение к источнику питания другого типа. Никогда не
пытайтесь произвести ремонт силового кабеля переменного тока с использованием изоляционной ленты.
Эту работу должен произвести специалист, или поврежденный кабель должен быть заменен. Держите
домашних животных вдали от кабеля. Животные, прокусившие кабель, могут получить смертельный удар
электрическим током и причинить вред другим людям.
(L)
Отверстия кронштейнов: Чтобы установить кронштейны для настенного крепления устройства (не входят
в комплект поставки), установите их в положение, которое указано на чертеже.
(M)
Крышка служебного разъема:
Не открывайте эту крышку! Этот разъем предназначен только для служеб-
ных целей.
Обратная сторона
