When installing the unit without using the sleeve / Ketika memasang alat penerima
tanpa menggunakan selongsong
In a Toyota car for example, first remove the car radio and install the unit in its place.
Dalam sebuah kereta Toyota misalnya, pertama pindahkan radio mobil dan pasang alat penerima tersebut ke dalam tempatnya.
When using the optional stay / Ketika menggunakan
penguat tambahan
Note : When installing the unit on the mounting bracket, make sure to use the 8 mm-long screws. If longer screws are
used, they could damage the unit.
Catatan : Ketika memasang alat penerima pada breket bingkai, pastikan untuk menggunakan sekrup-sekrup panjang–
8 mm. Jika sekrup yang lebih panjang digunakan, maka dapat merusak alat penerima.
Flat type screws (M5 × 8 mm)*
2
Sekrup-sekrup tipe rata (M5 × 8 mm) *
2
Pocket
Kantong
Flat type screws (M5 × 8 mm)
*
2
Sekrup-sekrup tipe rata (M5 × 8 mm) *
2
Screw (option)
Sekrup (tambahan)
Stay (option)
Penguat (tambahan)
Fire wall
Dinding tahan api
Dashboard
Tempat alat pada
bagian depan
Bracket*
2
Breket *
2
Removing the unit
Before removing the unit, release the rear section.
Insert the two handles, then pull them as
illustrated so that the unit can be removed.
Sisipkan kedua pemegang dan tarik pemegang
seperti yang diilustrasikan hingga alat penerima
dapat dipindahkan.
Memindahkan alat penerima
Sebelum memindahkan alat penerima, lepaskan seksi belakang.
Do the required electrical connections.
Lakukan penyambungan-penyambungan listrik yang
diperlukan.
*
1
When you stand the unit, be careful not to damage the fuse on the rear.
*
2
Not supplied for this unit.
Bend the appropriate tabs to hold the
sleeve firmly in place.
Bengkokkan pengait-pengait yang tepat
untuk menahan selongsong secara kuat
pada tempatnya.

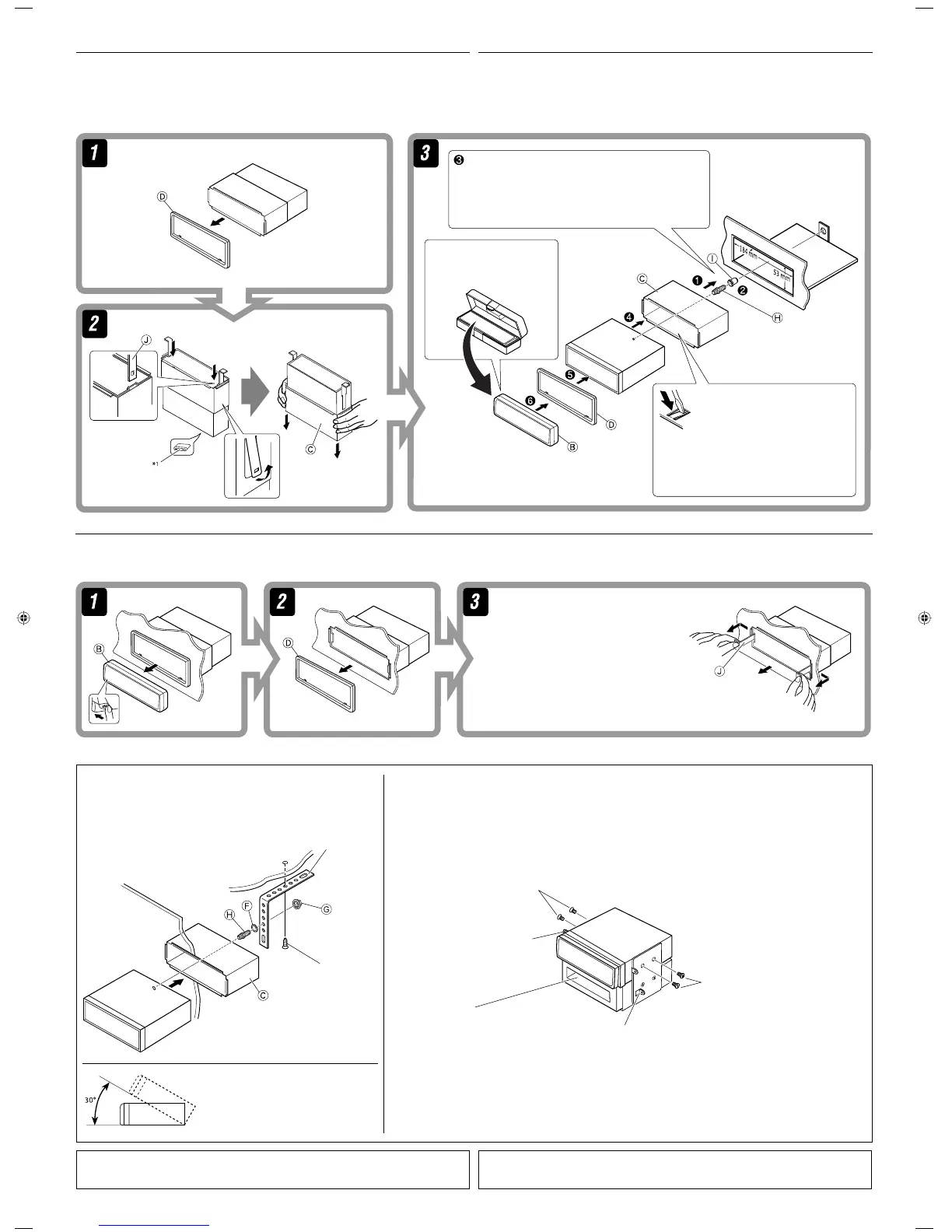

INSTALLATION (IN-DASH MOUNTING)
The following illustration shows a typical installation. If you have any questions or require information
regarding installation kits, consult your JVC car audio dealer or a company supplying kits.
• If you are not sure how to install this unit correctly, have it installed by a qualified technician.
PEMASANGAN (BINGKAI-DALAM DASH)
Ilustrasi berikut menunjukkan sebuah tipe pemasangan. Jika anda mempunyai suatu pertanyaan atau
informasi yang diperlukan mengenai alat-alat pemasangan, konsultasikan pada penyalur audio mobil JVC
atau sebuah perusahaan yang mensuplai alat-alat.
• Jika anda tidak yakin bagaimana memasang alat penerima ini dengan benar, biarkan dipasang dengan
teknisi yang berkualitas.
Bracket*
2
Breket *
2
*
1
Ketika anda memberdirikan alat penerima, hati-hati untuk tidak merusak sekring di belakang.
*
2
Tidak disediakan untuk alat penerima ini.
Install the unit at an angle of less than 30˚.
Pasang penerima pada suatu sudut kurang
dari 30˚.
For KD-G396/KD-G395 /
Untuk KD-G396/KD-G395
