q Headphones jack (PHONES)
(3.5 mm dia. stereo mini)
Connect headphones (with impedance
16 Ω–1 kΩ) to this jack. The speakers are
automatically switched off when the head-
phones are connected.
w Remote sensor section (PC-X570/X560
only)
e Display window
1 SLEEP indicator (PC-X570/X560 only)
2 Track number display
3 Playback time display
Sleep time display (PC-X570/X560 only)
4 AHB PRO indicator
5 PROGRAM mode indicator
6 RANDOM playback indicator
7 Repeat playback indicator ( ALL)

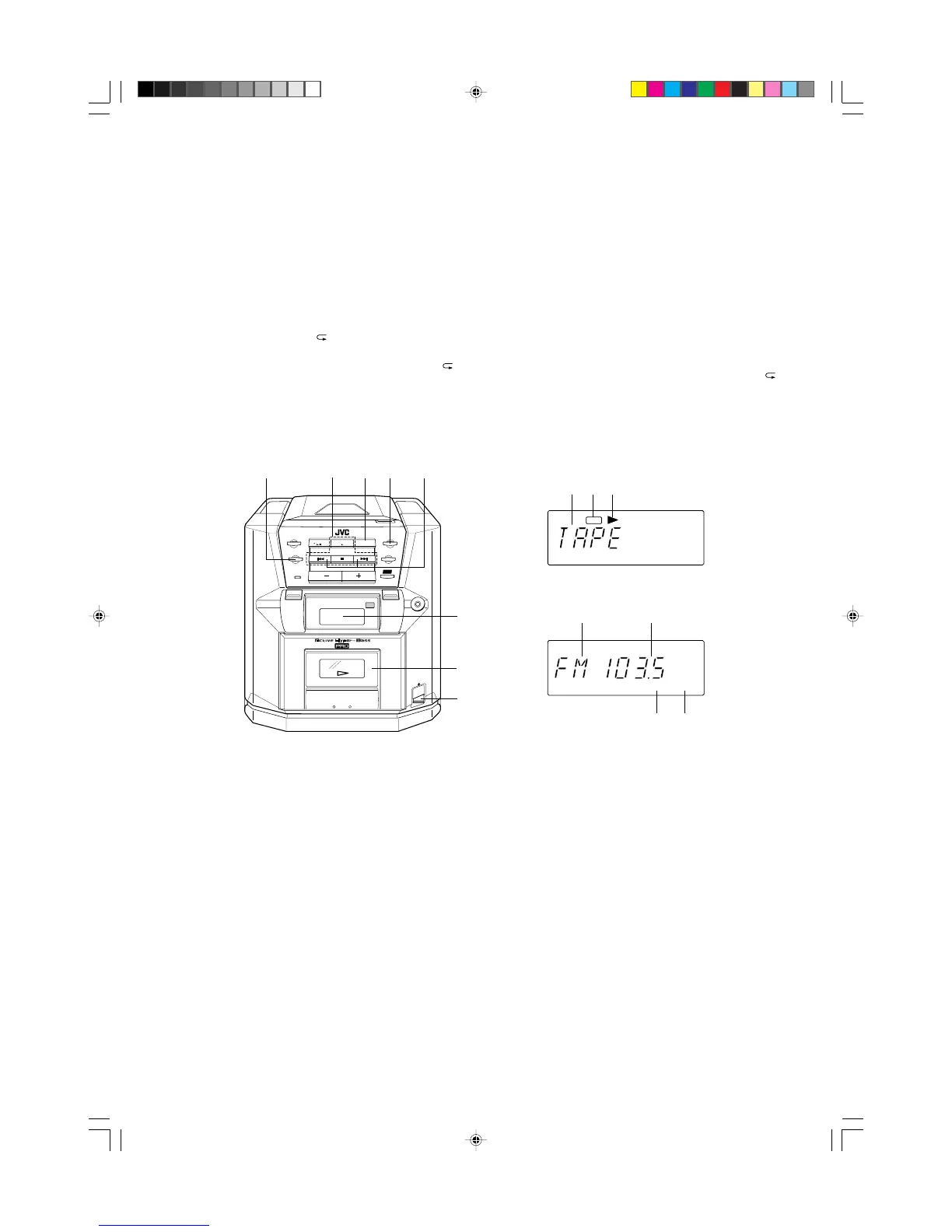

Deck/Tuner section
1 ONE TOUCH REC button
2 Cassette operation buttons
TAPE 3 : Press to play the tape.
4 : Press to rewind the tape rap-idly.
7 : Press to stop the tape.
¢ : Press to wind the tape for-ward
rapidly.
3 TUNER/BAND button
Press to select TUNER mode.
Press to select the band (FM/AM).
4 PRESET TUNING button
AUTO PRESET button
5 TUNING buttons (4/ ¢)
6 Display window
1 Tape mode display
2 REC indicator
3 3 (Play) indicator
4 Band indicator (FM/AM)
5 Radio frequency display
Preset station display
6 MONO indicator
7 STEREO indicator
7 Cassette holder
8 Cassette holder eject button (0)
q Jack de audífonos (PHONES) (mini estéreo
de 3,5 mm. de diám.)
Conecte los audífonos (con una impe-
dancia de 16 Ω–1 kΩ) a este jack. Los
altavoces se apagarán automáticamente
cuando se conecten los audífonos.
w Sección de sensor de control remoto
(PC-X570/X560 exclusivamente)
e Ventanilla de indicación
1 Indicador SLEEP(PC-X570/X560
exclusivamente)
2 Indicación de número de pista
3 Indicación de tiempo de reproducción
Indicación del tiempo para dormir
(PC-X570/X560 exclusivamente)
4 Indicador AHB PRO
5 Indicador del modo PROGRAM
6 Indicador de reproducción RANDOM
7 Indicador de repetición de reproduc-
ción ( ALL)
Sección de la platina/sintonizador
1 Botón ONE TOUCH REC
2 Botones de operación del cassette
TAPE 3 : Presiónelo para reproducir la
cinta.
4 : Presiónelo para rebobinar la
cinta rápidamente.
7 : Presiónelo para detener la cinta.
¢ : Presiónelo para avanzar la cinta
rápidamente.
3 Botón TUNER/BAND
Presiónelo para activar el modo TUNER.
Presiónelo para seleccionar la banda (FM/
AM).
4 Botón de sintonización de preajustes (PRE-
SET TUNING)
Botón de preajuste automático (AUTO PRE-
SET)
5 Botones de sintonización (4/ ¢)
6 Ventanilla de indicación
1 Indicación de modo de cinta
2 Indicador de grabación (REC)
3 Indicador 3 (Reproducción)
4 Indicador de banda (FM/AM)
5 Indicación de frecuencia de radio
Indicación de estación presintonizada
6 Indicador MONO
7 Indicador STEREO
7 Portacassette
8 Botón de apertura del portacassette (0)
q
Prise de casque d’écoute (PHONES) (mini
stéréo de 3,5 mm de diamètre)
Brancher à cette prise un casque d’écoute
(avec une impédance entre 16
Ω
et 1 k
Ω
).
Les haut-parleurs sont coupés automatique-
ment lorsque le casque est branché.
w
Section de détection de télécommande (PC-
X570/X560 uniquement)
e
Fenêtre d’affichage
1
Indicateur de minuterie de sommeil
(SLEEP) (PC-X570/X560 uniquement)
2
Affichage du numéro de piste
3
Affichage de la durée de lecture
Affichage de la durée de sommeil
(PC-X570/X560 uniquement)
4
Indicateur AHB PRO
5
Indicateur de mode programmé
(PROGRAM)
6
Indicateur de lecture aléatoire
(RANDOM)
7
Indicateur de lecture répétée ( ALL)
Section Platine/Syntoniseur
1
Touche ONE TOUCH REC
2
Touches de fonctionnement de la cassette
TAPE
3
: Appuyer pour lire la bande.
4
: Appuyer pour rembobiner
rapidement la bande.
7
: Appuyer pour arrêter la bande.
¢
: Appuyer pour faire défiler
rapidement la bande en avant.
3
Touche TUNER/BAND
Appuyer pour sélectionner le mode de
syntoniseur (TUNER).
Appuyer pour sélectionner la gamme (FM/
AM).
4
Touche de syntonisation des préréglages
(PRESET TUNING)
Touche de préréglage automatique (AUTO
PRESET)
5
Touches de syntonisation (
4
/
¢
)
6
Fenêtre d’affichage
1
Affichage du mode de bande
2
Indicateur d’enregistrement (REC)
3
Indicateur
3
(Lecture)
4
Indicateur de gamme (FM/AM)
5
Affichage de fréquence radio
Affichage de station préréglée
6
Indicateur mono (MONO)
7
Indicateur stéréo (STEREO)
7
Porte cassette
8
Touche d’éjection du porte-cassette (
0
)
1
32
REC
