– 30 –

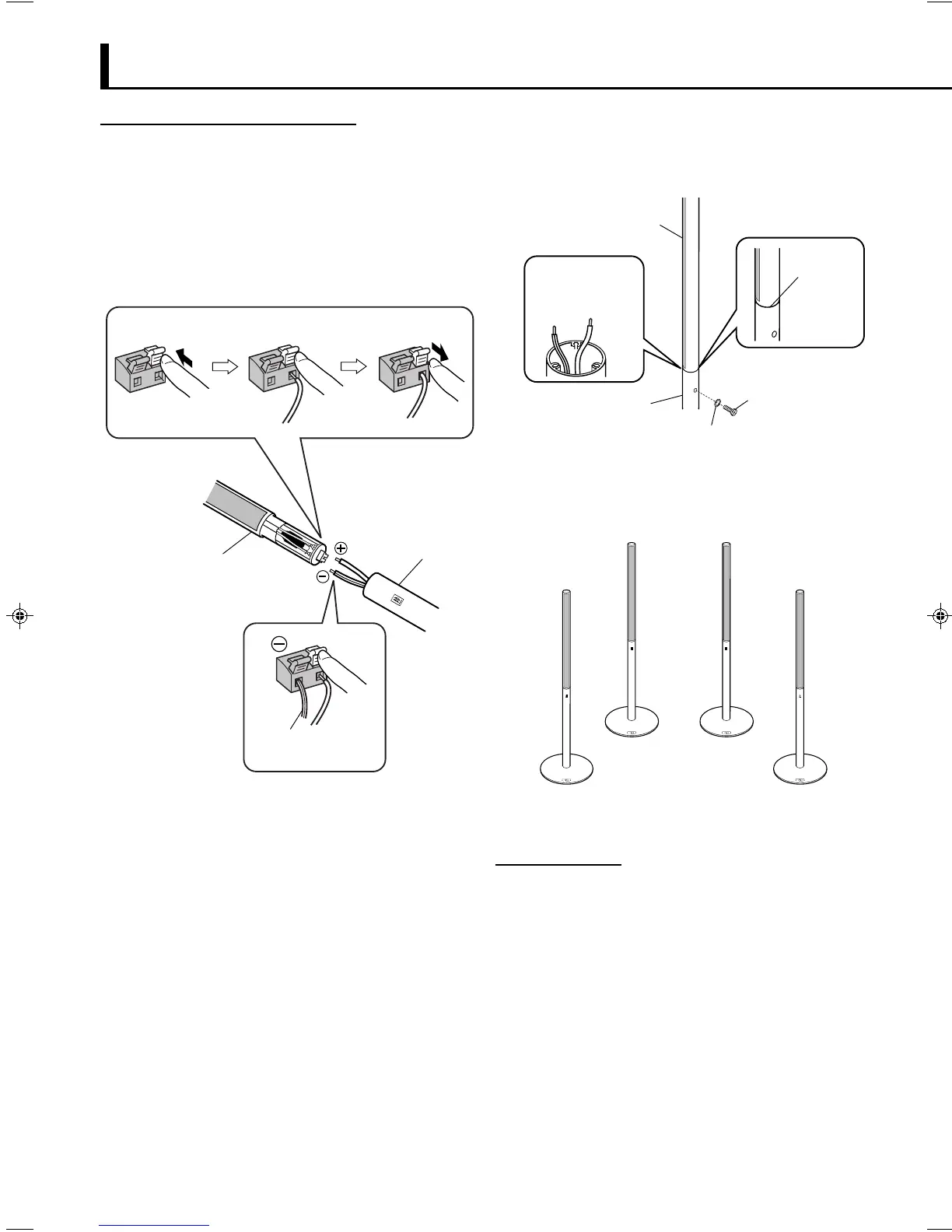

Cómo unir la pata y la unidad de altavoz
6 Introduzca el cable de altavoz en el
terminal de altavoz, dentro de la pata.
1 Presione y mantenga presionada la abrazadera.
2 Introduzca completamente el núcleo expuesto del
cable de altavoz en el terminal.
• Conecte el cable con rayas negras al terminal ·.
3 Suelte el dedo.
7 Una la sección del altavoz y la pata.
Introduzca la sección del altavoz en la pata, y luego fije la
sección del altavoz y la pata utilizando una de las arandelas
y uno de los tornillos suministrados (corto: M5 x 12 mm).
Repita el procedimiento desde el paso 1 para ensamblar los
otros altavoces satélite.
Para el desarmado:
Invierta el procedimiento de montaje:
1) Retire la sección de altavoz de la pata.
2) Retire la pata del soporte.
Sección del
altavoz
Pata
Cable con rayas
negras.
12
3
Unir aquí
sin ningún
huelgo.
Tornillo
Pata
Sección del
altavoz
Arandela
Introduzca
completamente los
cables dentro de la
pata antes de fijar la
sección del altavoz.
Montaje (continuación)
