– 36 –

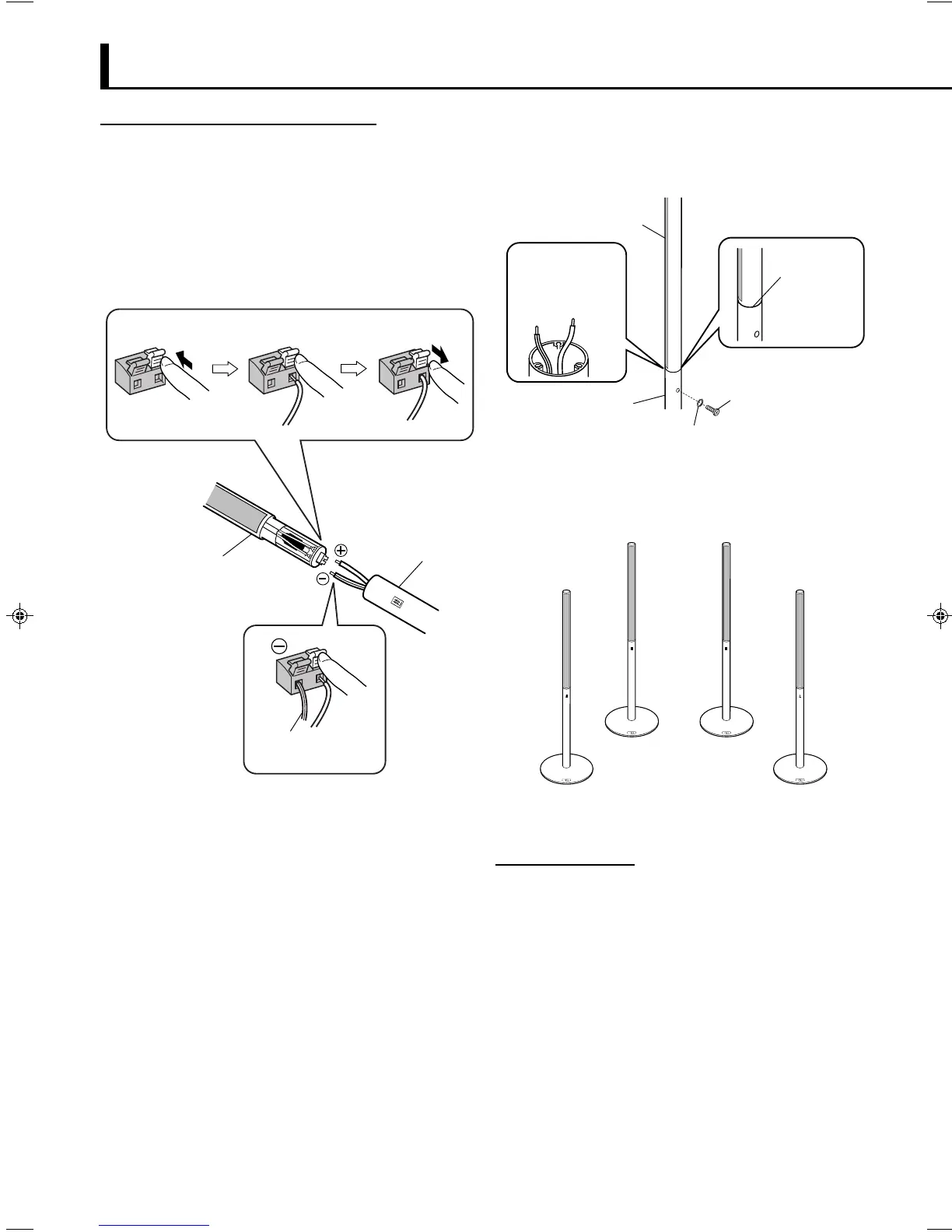

Collegamento dello stelo all’unità diffusore
6
Inserire il cavo per il diffusore nel
terminale sullo stelo.
1 Premere e tenere premuto il morsetto.
2 Inserire tutta la porzione esposta del cavo nel
terminale.
• Collegare il cavo con la striscia nera al terminale ·.
3 Rilasciare il morsetto.
7
Collegare l’unità diffusore allo stelo.
Inserire l’unità diffusore sullo stelo, quindi fissare le due parti
con una delle rondelle e una delle viti in dotazione (corta:
M5 x 12 mm).
Per l’assemblaggio di altri diffusori satellitari, ripetere la
procedura dalla fase
1
.
Per smontare le parti:
Seguire la procedura di assemblaggio all’incontrario:
1) Rimuovere l’unità diffusore dallo stelo.
2) Rimuovere lo stelo dalla base.
Unità diffusore
Stelo
Cavo con la striscia
nera.
12
3
Punto di
collegamento
(senza spazio
libero).
Vite
Stelo
Unità
diffusore
Rondella
Spingere i cavi
completamente
all’interno dello stelo
prima di montare
l’unità diffusore.
Collegamenti (continua)
