– 11 –
3)

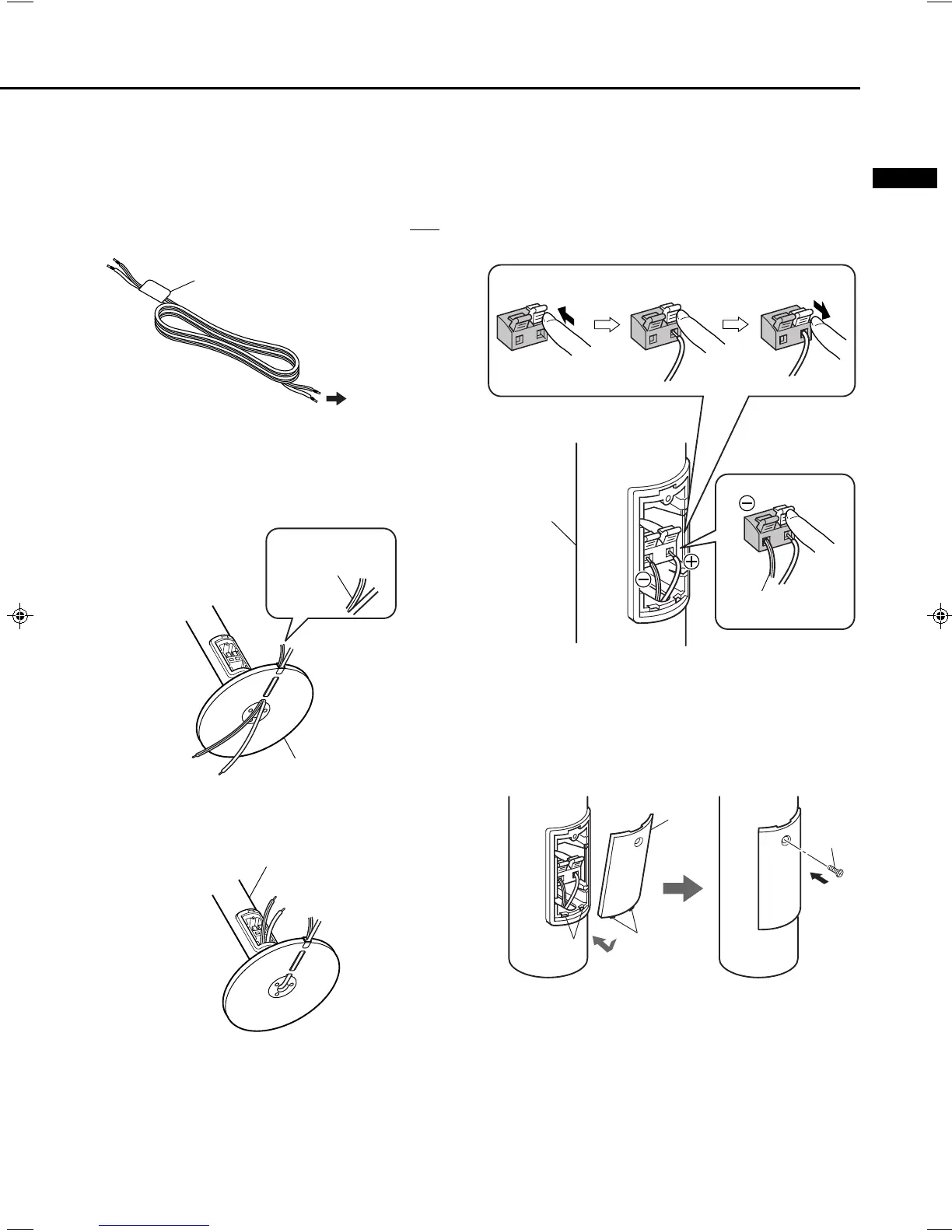

Führen Sie das Lautsprecherkabel in den
Lautsprecheranschluss innen im Fuß ein.
1 Halten Sie die Klemme gedrückt.
2 Stecken Sie den freigelegten Kerndraht des
Lautsprecherkabels vollständig in die
Anschlussklemme ein.
• Schließen Sie das Kabel mit dem schwarzen
Streifen am · Anschluss an.
3 Lassen Sie die Klemme los.
5
Bringen Sie die Anschlussabdeckung am
Fuß an.
Schieben Sie die Kabel vollständig in den Fuß hinein.
Befestigen Sie dann die Anschlussabdeckung mit Hilfe der
Schraube, die Sie in Schritt
1
entfernt haben.
4
Schließen Sie das Lautsprecherkabel an
den Lautsprecheranschluss im Fuß an.
• Verwenden Sie die 6-Meter-Lautsprecherkabel für die
Front-Lautsprecher und die 15-Meter-Lautsprecherkabel
für die hinteren Lautsprecher.
• Bei jedem Lautsprecherkabel ist ein Namensetikett an
einem Ende angebracht. Schließen Sie das Ende
ohne
Namensetikett am Lautsprecheranschluss an.
1)
Führen Sie das Lautsprecherkabel wie unten
abgebildet in den Ständer ein.
• Ziehen Sie das Lautsprecherkabel circa 50 cm weit aus
der Mitte des Ständers heraus.
2)
Führen Sie die Enden des Lautsprecherkabels in den
Fuß ein und ziehen Sie sie wie unten abgebildet
heraus.
Etikett
Zum
Lautsprecheranschluss
am Fuß
Auf dieser Seite befindet
sich das Kabel mit dem
schwarzen Streifen, der
nach oben zeigt.
Ständer
Fuß
Kabel mit dem
schwarzen Streifen.
Fuß
12
3
Fortsetzung auf der nächsten Seite
Deutsch
Schraube
Haltezähne
Nuten
Anschluss-
abdeckung
09-32SX-XD33_ff.p65 02.9.19, 11:57 AM11
