– 12 –

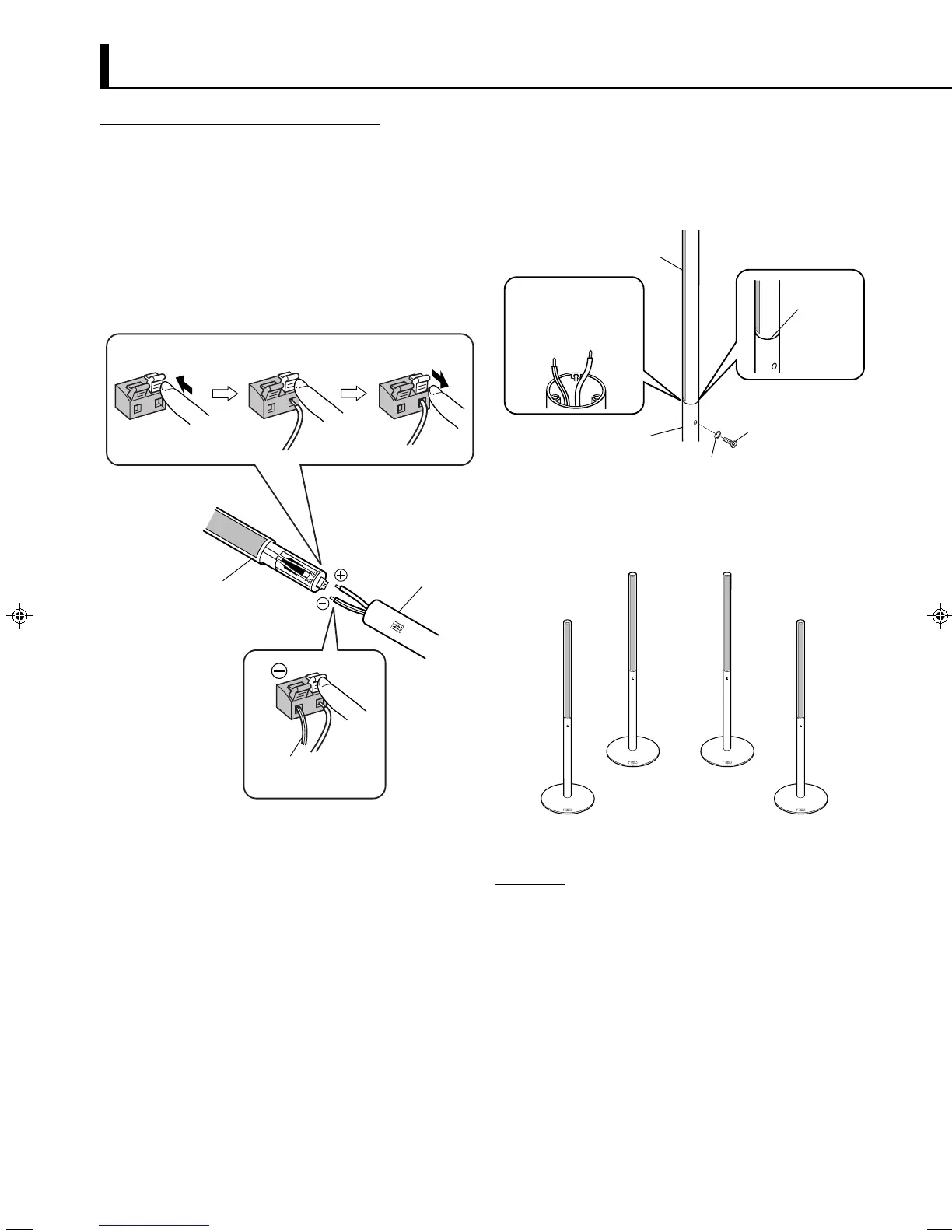

Anbringen von Fuß und Lautsprechereinheit
6
Führen Sie das Lautsprecherkabel in den
Lautsprecheranschluss innen im Fuß ein.
1 Halten Sie die Klemme gedrückt.
2 Stecken Sie den freigelegten Kerndraht des
Lautsprecherkabels vollständig in die
Anschlussklemme ein.
• Schließen Sie das Kabel mit dem schwarzen
Streifen am · Anschluss an.
3 Lassen Sie die Klemme los.
7
Verbinden Sie Lautsprecherabschnitt und
Fuß.
Stecken Sie den Lautsprecherabschnitt in den Fuß und
befestigen Sie dann Lautsprecherabschnitt und Fuß mit einer
Unterlegscheibe und einer der mitgelieferten Schrauben
(kurze: M5 x 12 mm).
Wiederholen Sie den Vorgang in Schritt
1
, um die anderen
Satellitenlautsprecher zusammenzubauen.
Zerlegung:
Gehen Sie in umgekehrter Reihenfolge des Zusammenbaus vor:
1) Nehmen Sie das Lautsprecherteil vom Fuß ab.
2) Nehmen Sie den Fuß vom Ständer ab.
Lautsprecherabschnitt
Fuß
Kabel mit dem
schwarzen Streifen.
12
3
Hier ohne
Lücke
verbunden.
Schraube
Fuß
Lautsprecherabschnitt
Unterlegscheibe
Schieben Sie die Kabel
vollständig in den Fuß
hinein, bevor Sie den
Lautsprecherabschnitt
anbringen.
Zusammenbau (Fortsetzung)
