K&K M2500 - EINBAU und INBETRIEBNAHME; Weitere Hinweise

Sicherung Fuse PojistkuProtection ZekeringBezpiecznik Fusibile
Steuergerät Řídicí jednotka
Dispositivo di comando
Jednostka sterująca
Besturingsapparaat
Control unit
Bloc de commande
3
DE: Masse (Fahrzeugchassis)
EN: Earth (vehicle chassis)
FR: Masse (châssis du véhicule)
PL: ukostîeni (podvozek)
IT: massa (autotelaio)
CZ: Masa (rama pojazdu)
NL: Massa (chassis)
DE EN FR PL IT CZ NL
1x
1
1x
LED
LED LED LEDLED
LED
LED
C
1
2
4
5
1
2
3
4
4
5
DE:
K&K Duftmarkenentferner
EN:
FR:
Destructeur de marques olfactives
PL:
IT:
CZ:
NL:
7
OPTIONAL
Art.-Nr.:
000300
Odstraňovač pachových stop
Prodotto per rimozione tracce
Preparat do usuwania zapachów
Geurvlagverwijderaar
Scent mark remover
5
3
Anschluss + Connection + Raccordement + Aansluiting +Podłączenie + Collegamento + Připojení +
Anschluss − Connection − Raccordement − Aansluiting −Podłączenie − Collegamento − Připojení −
MONTAGEANLEITUNG
Wir empfehlen den Einbau durch eine Fachwerkstatt.
Bei technischen Fragen erreichen Sie uns unter support@kuk-marderabwehr.de
SICHERHEITSHINWEISE
• ACHTUNG ÜBERSPANNUNGSSCHUTZ! Sicherung bei Starthilfe, Schweißarbeiten und Schnellladen entnehmen.
• Die volle Funktionstüchtigkeit des Gerätes kann nur bei Fahrzeugen mit einer 12 V Batterie gewährleistet werden.
• Der Anschluss an eine 24 V Batterie ist möglich, wenn ein Spannungswandler genutzt wird.
• Marderabwehrgerät stets vor übermäßiger Hitze schützen und Verschmutzungen vermeiden bzw. beseitigen.
• Arbeitsschritte dieser Montageanleitung und deren Sicherheitshinweise unbedingt einhalten.
• Schäden, die durch Nichtbeachten der Montageanleitung verursacht werden, sind von jeglicher Haftung ausgeschlossen.
• Säubern Sie Motorraum und Parkplatz gründlich vor der Montage, um Revierkämpfe zu vermeiden
(wir empfehlen für den Motorraum den K&K Duftmarkenentferner, Artikel 000300) (7).
Bestimmungsgemäße Verwendung: Das Gerät dient dem Vertreiben von Mardern und anderen Wildtieren aus dem
Motorraum von Kraftfahrzeugen durch pulsierendes Licht und aggressive, pulsierende Ultraschallfrequenzen.
Info: Gewährleistung ausschließlich auf das Gerät, keine Übernahme von Montage und Demontagekosten!

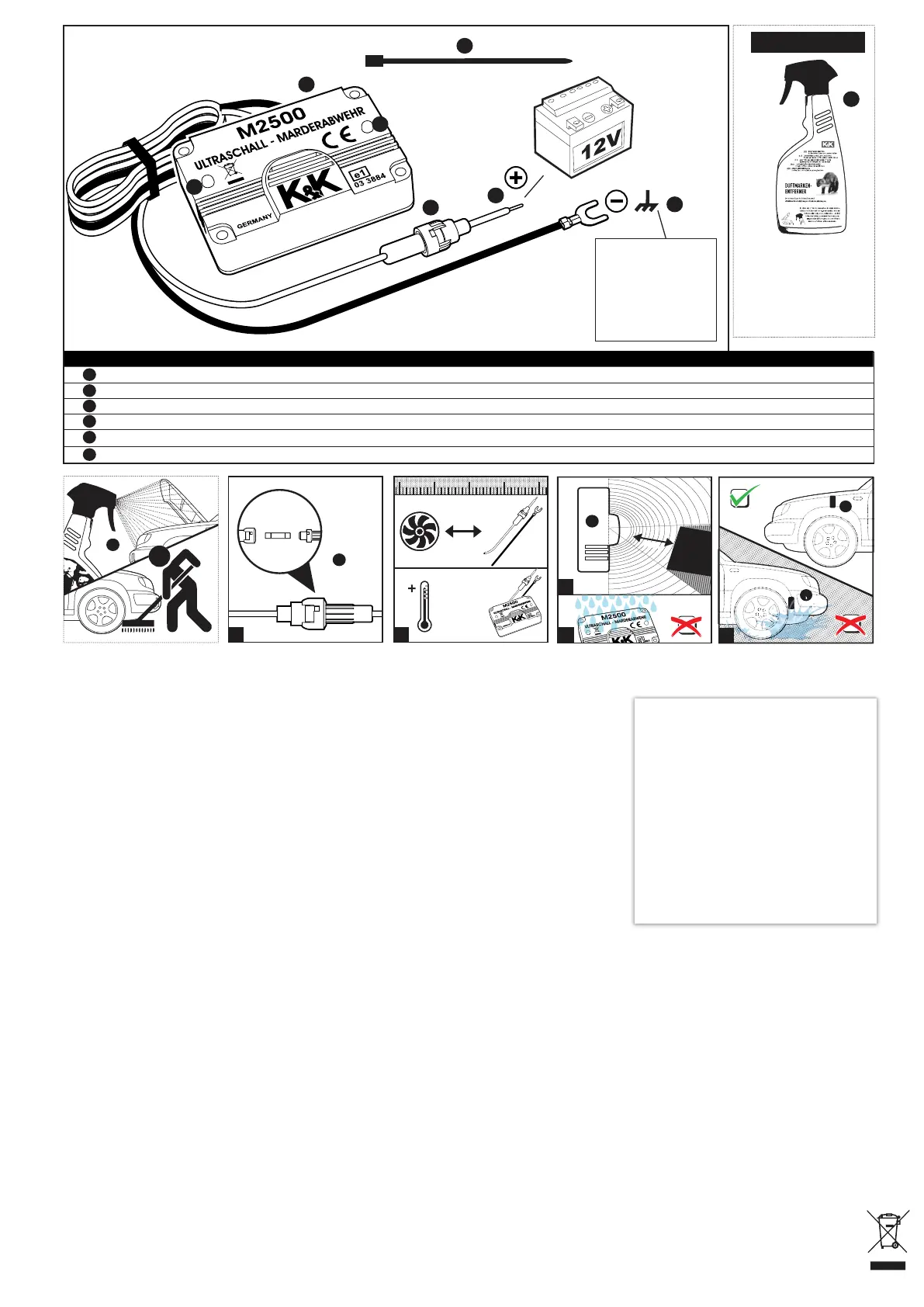

EINBAU und INBETRIEBNAHME
Montieren Sie das Marderabwehrgerät (1) an einer Stelle, wo es wassergeschützt ist (D), nicht überhitzen kann (z.B. nicht direkt am Auspuffkrümmer) (B) und der Ultraschall möglichst frei
strahlen kann, um Schallschatten zu vermeiden (C). Der Sicherungshalter (2) sollte gut erreichbar montiert werden. Kabel sollten nicht direkt an heißen und drehenden Motorteilen vorbeige-
führt werden (B).
Anschluss Pluskabel mit Sicherungshalter an Pluspol der 12 V Batterie oder vergleichbares Plus (3).
Anschluss Massekabel an Minuspol der 12 V Batterie oder Fahrzeugmasse (4) oder an Klemme 15 des Bordnetzes oder einen anderen Kontakt, der bei parkendem Fahrzeug auf Minus und bei
laufendem Motor auf Plus geschaltet ist. (Klemme 15: Wird das Kabel angeschlossen, schaltet sich die Anlage bei laufendem Motor aus und wieder ein, sobald der Motor aus ist. Wird das Kabel
nicht angeschlossen, ist die Anlage im Dauerbetrieb.)
Wenn das Gerät richtig angeschlossen wurde, beginnen die LEDs (5) zu blinken (ca. alle 3 – 12 Sekunden).
Das M2500 ist eine wirkungsvolle Ultraschall Abwehrlösung. Trotzdem können wir keine Garantie dafür übernehmen, dass in 100% aller Fälle der Marder vertrieben wird.
WEITERE HINWEISE
Ultraschall ist für Menschen nicht hörbar. Die Funktionsfähigkeit wird durch die blinkende LED angezeigt.
Funktioniert das Gerät nicht, könnte das folgende Ursachen haben:
1) Betriebsspannung liegt nicht bei 11 - 14 V.
2) Sicherung ist nicht im Sicherungshalter oder defekt.
3) Das Massekabel ist nicht richtig angeschlossen.
ZUBEHÖR
- Montageset No 1002
Entsorgung: Das Gerät darf nicht im Hausmüll entsorgt werden.
Erkundigen Sie sich bei Ihren lokalen Behörden über die ordnungsgemäße
Entsorgung.
TECHNISCHE DATEN:
• Betriebsspannung: 12 V Autobatterie
• Stromaufnahme durchschnittlich: < 2 mA
• Ultraschallfrequenz: ca. 23 kHz (± 10%)
in Frequenz und Takt pulsierend, SINUS
• Schalldruck: ca. 105 dB ( ±15%)
•Abstrahlwinkel Ultraschall: ca. 180°
•Lautsprecher: Ultraschallwandler mit Alukalottenmembran
• Temperaturbereich: ca. -40...+80°C
•Funktionsanzeige: blinkende LED (ca. alle 3 - 12 Sek.)
(Abschreckung und Funktionskontrolle)
•Maße: ca. 89 x 60 x 29 mm
•Sicherung: Glassicherung 5 x 20 mm, 0,5 A (oder 1 A)
Auch für Fahrzeuge mit CAN Bus geeignet.
Zulassung durch das Kraftfahrt-Bundesamt mit dem e1 Zeichen.
A
2
0,5 A (1 A)
B
min. 10 cm
max. 80° C
B
7
max.
D
C
1
NO
6 Kabelbinder Cable ties Attaches de câble Opaski zaciskowe (kablowe) Fascette serracavo Stahovací pásky Kabelbinder
2x
6
2x
1
1
1
1
1
1
D
