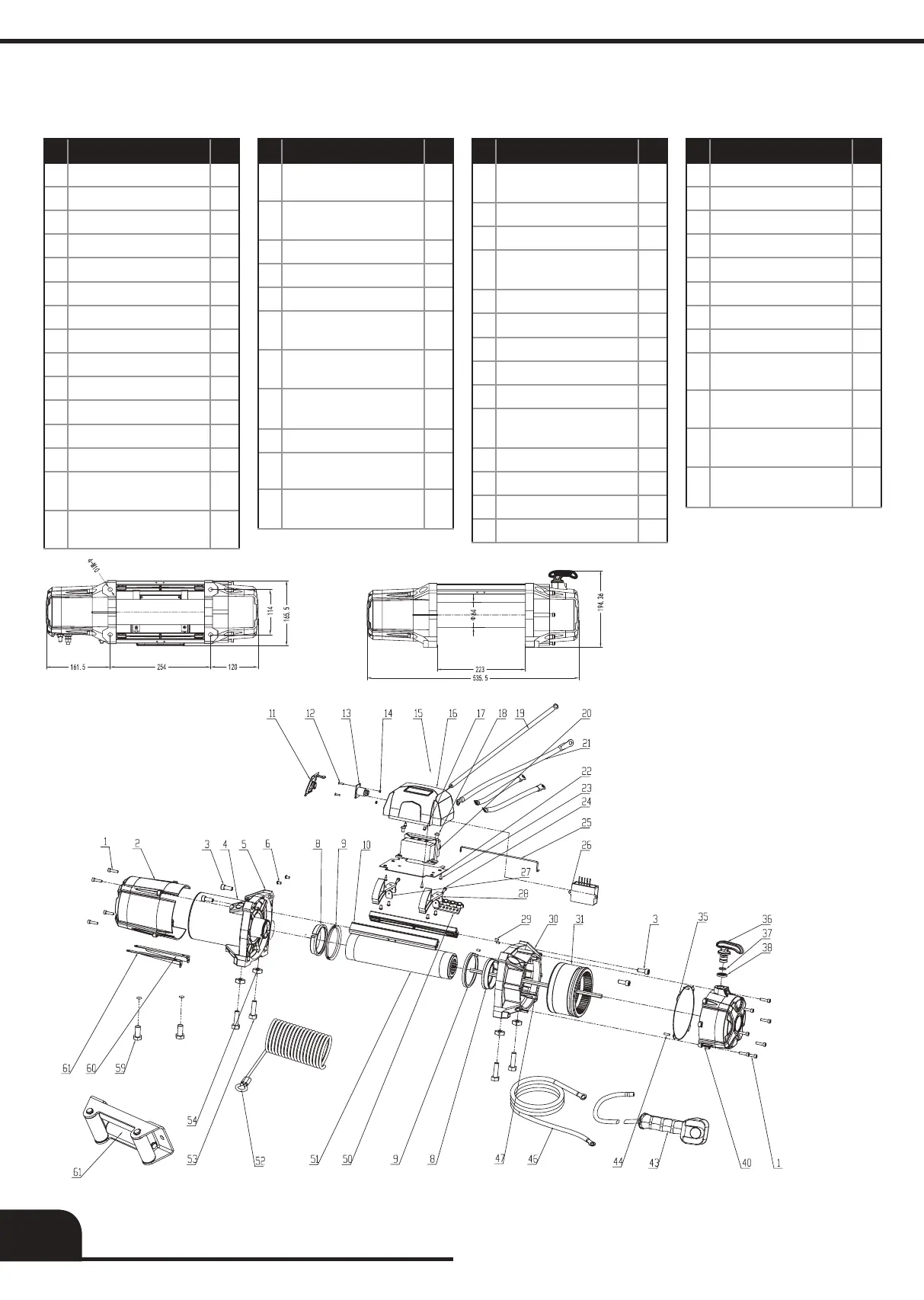

RYSUNKI TECHNICZNE ORAZ SCHEMATY - 12000 XT-HD
LISTY CZĘŚCI - 12000 XT-HD
Nr. Nazwa Ilść.
1 Śruba imbusowa M5X20 11
2 Osłona silnika 1
3 Śruba pręta ściągającego 4
4 Zespół silnika 1
5 Stopa mocująca silnika 1
6 Śruby M5X8 6
8 Łożysko ślizgowe 2
9 Simering 2
10 Pręt ściągający 2
11 Zaślepka gniazda pilota 1
12 Śruba gniazda pilota 2
13 Gniazdo pilota 1
14 Nakrętki gniazda pilota 2
15
Kompletna skrzynka z przekaź-
nikami
1
16
Górna część skrzynki z prze-
kaźnikami
1
Nr. Nazwa Ilść.
17 Śruby skrzynki z przekaźnikami 2
18 Śruby skrzynki z przekaźnikami 2
19 Kabel silnik-przekaźniki 1
20 Przekaźnik zespolony 1
21 Kabel silnik-przekaźniki 3
22
Podstawa skrzynki z przekaź-
nikami
1
23 Śruby skrzynki z przekaźnikami 4
24 Śruby skrzynki z przekaźnikami 2
25 Kabel zasilający 1
26 Odbiornik sterowania radiowego 1
27
Zestaw montażowy skrzynki nad
bębnem
2
Nr. Nazwa Ilść.
28
Zestaw montażowy skrzynki nad
bębnem
2
29 Pin 4X8 4
30 Stopa mocująca przekładni 1
31 Bieżnia przekładni planetarnej 1
35 Uszczelka 1
36 Zespół dźwigni sprzęgła 1
37 Zespół dźwigni sprzęgła 1
38 Zespół dźwigni sprzęgła 1
40 Obudowa przekładni 1
43
Pilot sterowania radiowo-ka-
blowy
1
44 Pin M4X14 2
46 Kabel zasilający 1
47 Wałek napędowy 1
50 Śruba mocująca linę 2
Nr. Nazwa Ilść.
51 Bęben 1
52 Lina stalowa/syntetyczna 1
53 Śruby montażowe 4
54 Nakrętki montażowe 4
55
56
57
58
59
Śruby montażowe
prowadnicy liny
2
60
Zestaw montażowy skrzynki nad
silnikiem
1
61
Zestaw montażowy skrzynki nad
silnikiem
1
62
Prowadnica liny (rolkowa/
ślizgowa)
1
