Kango 840M - Page 15

page 15
MANIEMENT
1. Insérez le foret ou le ciseau dans le bec de loutil.
Si vous utilisez un foret, assurez-vous que les cannelures de la
queue semboîtent dans les cannelures de la paroi intérieure du
bec de loutil.
Si vous utilisez un ciseau, assurez-vous que lencoche sur la tige
est orientée vers le dessus (Fig. 4).
2. Poussez la pièce dans l'outil pour qu'elle s'enclenche.
3. Tirez sur la pièce pour vérifier l'enclenchement.
4. Pour retirer le foret ou le ciseau, tirez le collet de déclenchement (1)
du foret vers l'arrière de l'outil et enlevez la pièce.
N.B. Soyez prudent lorsque vous maniez des forets ou des ciseaux
brûlants.
2
1
Fig. 5

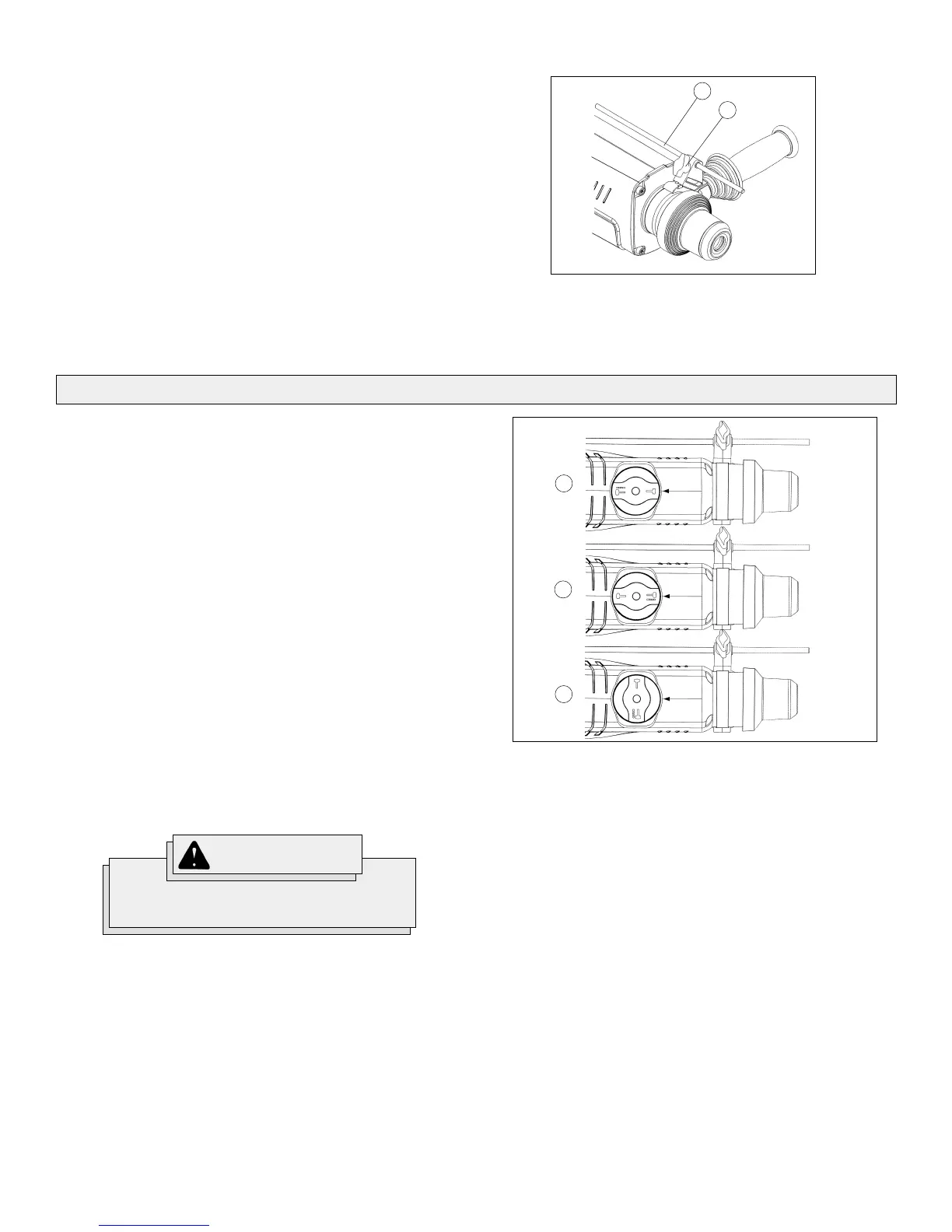

Réglage de la jauge de profondeur (Fig. 5)
1. Desserrez le bouton de réglage de la jauge de profondeur (2).
2. Glissez la tige de la jauge (1) vers l'arrière ou vers l'avant jusqu'à la
profondeur désirée. La profondeur de forage est la distance entre la
bout du foret et le bout de le jauge de profondeur.
3. Serrez le bouton de réglage de la jauge á fond.
Ces marteaux rotatifs sont pourvus dune commande de circuit
électronique de réaction « EFCC » qui améliore le rendement er la durée
de loutil.
Démarrage souple
Cette caractéristique réduit leffet du couple antagoniste sur loutil et
lutilisateur. Elle augmente graduellement la vitesse du moteur entre le
point mort et la vitesse désignée au sélecteur de régime.
Commande de réaction
Le système de commande électronique de régime permet à loutil de
maintenir une vitesse constant entre les conditions de fonctionnement à
vide ou à charge.
Voyant de service
Ces marteaux rotatifs sont pourvus dun voyant de marche. Lorsque la
lumière rouge du voyant apparaît, loutil doit être réparé. Retournez-le
alors à un centre-service accrédité.
N.B. Lorsque le voyant de service est allumé, loutil continue de fonctionner
durant quelques heures, puis le moteur séteint.
Voyant de tension
Lorsque la lumière verte du voyant de tension apparaît, le courant électrique
entre dans le circuit électronique de réaction « EFCC » et loutil est prêt
à être utilisé.
Choix du mode daction (Fig. 6)
Les marteaux rotatifs 840M et 840S sont pourvus d'un commande d'arrêt
de rotation. La commande darrêt de rotation peut être placée à la posi-
tion de percussion seulement « hammering only » ou à la position de
percussion avec rotation « hammering-with-rotation ». Le marteau rotatif
No 840M est pourvu dune troisième position de réglage qui permet
dajuster langle du ciseau.
No de cat.
840M
seulement
1. La position de percussion seulement « hammering only »
(1) est à utiliser avec les accessoires de percussion seulement
pour ciseler ou installer des pièces dancrage autoforeuses.
2. Le mode de percussion avec rotation. Sert à forer des trous à
laide de forets.
3. Réglage de ciseau. (No de catalogue 840M seulement) Utilisez
cette position (3), lorsquun ciseau est monté sur loutil, pour ajuster
langle du ciseau par rapport à loutil :
 placez la commande darrêt de rotation à la position de réglage
dangle
 donnez au ciseau langle voulu
 placez la commande darrêt de rotation à la position de
percussion seulement « hammering only »
N.B. Pour engager le mécanisme de percussion, exercez une pression
sur le foret. La percussion va sarrêter dès que vous relâcherez la
pression.
1
Fig. 6
3
2
Pour minimiser les risques d blessures,
portez des lunettes à coques latérales.
AVERTISSEMENT!
No de cat.
840M
840S
No de cat.
840M
840S
